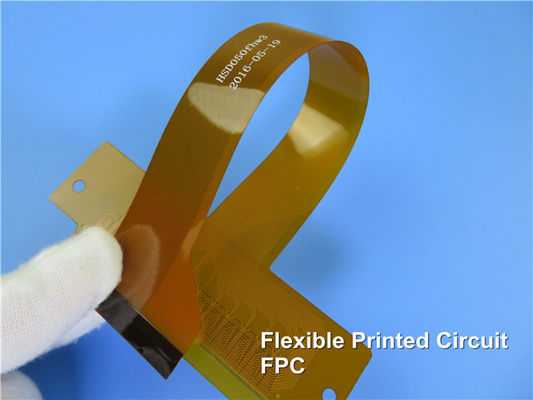

0.5oz εύκαμπτος πίνακας ενιαία πλαισιωμένα 400mmx500mm PCB χαλκού

Τι είναι εύκαμπτος τυπωμένος πίνακας κυκλωμάτων;

1, σκοπός των εύκαμπτων κυκλωμάτων

◆για να παρέχουν τις διασυνδέσεις μεταξύ των τυπωμένων πινάκων κυκλωμάτων και άλλων συστατικών.

◆για να χρησιμεύσει ως τα τρισδιάστατα υποστρώματα για το μοντάρισμα των τμημάτων SMT, π.χ. στο κινητό τηλέφωνο, ψηφιακή κάμερα και βιντεοκάμερα κ.λπ.

◆για να καθιερώσει τις διασυνδέσεις ικανές τη δυναμική κάμψη.

◆για να αποτελέσουν μέρος των ευκίνητος-άκαμπτων πινάκων κυκλωμάτων.

2, βασικοί τύποι εύκαμπτων κυκλωμάτων

◆Ενιαίος-πλαισιωμένα εύκαμπτα κυκλώματα

Αυτό είναι ο απλούστερος τύπος, και αποτελείται από ένα λεπτό και εύκαμπτο υλικό βάσεων στο οποίο ένα φύλλο αλουμινίου χαλκού είναι τοποθετημένο σε στρώματα με τη βοήθεια μιας κόλλας. Στο τελειωμένο κύκλωμα παρέχεται συχνά ενός coverlay που συνδέεται με την πλευρά χαλκού με τη βοήθεια μιας κόλλας. Οι τρύπες για τα συστατικά ή τις καρφίτσες συνδετήρων τρυπιούνται με τρυπάνι ή τρυπιούνται στο εύκαμπτο κύκλωμα που παρέχει μη-καλύπτω-μέσω των τρυπών. Οι τρύπες στο coverlay τρυπιούνται με τρυπάνι ή τρυπιούνται πρίν συνδέουν το coverlay στο εύκαμπτο κύκλωμα.

• Double-Sided εύκαμπτα κυκλώματα

Όπως το όνομα προτείνει, το κύκλωμα αποτελείται από ένα λεπτό και εύκαμπτο υλικό βάσεων με το φύλλο αλουμινίου χαλκού που τοποθετείται σε στρώματα σε κάθε πλευρά. Στις εξωτερικές πλευρές των τελειωμένων κυκλωμάτων παρέχονται συχνά τα coverlays που συνδέονται με τις εξωτερικές πλευρές (χαλκός). Καλύπτω-μέσω των τρυπών στα double-sided εύκαμπτα κυκλώματα τρυπιέται με τρυπάνι συνήθως, αντί τρυπημένος. Συνήθως τα εύκαμπτα κυκλώματα παρέχονται στα coverlays και στις δύο πλευρές.

• Πολυστρωματικά εύκαμπτα κυκλώματα

Ένα πολυστρωματικό εύκαμπτο κύκλωμα αποτελείται από διάφορα λεπτά και εύκαμπτα φύλλα πλαστικού βάσεων και φύλλα αλουμινίου χαλκού που τοποθετούνται σε στρώματα μαζί με τη βοήθεια της κόλλας, με πάρα πολύ τον ίδιο τρόπο με τους άκαμπτους πολυστρωματικούς πίνακες. Επίσης είναι κοινή πρακτική να συνδέσει coverlays με τις εξωτερικές πλευρές (χαλκός). Καλύπτω-μέσω των τρυπών μπορεί να παρασχεθεί με ουσιαστικά τον ίδιο τρόπο όπως στα double-sided εύκαμπτα κυκλώματα.

• Ευκίνητος-άκαμπτα κυκλώματα

Ένα ευκίνητος-άκαμπτο κύκλωμα είναι ένας συνδυασμός άκαμπτων πινάκων και τα εύκαμπτα κυκλώματα, η τελευταία δημιουργία εύκαμπτη διασυνδέουν μεταξύ των άκαμπτων πινάκων στους οποίους είναι τοποθετημένα σε στρώματα με τη βοήθεια των πτυχών δεσμών. Το εύκαμπτο κύκλωμα κατασκευάζεται χωριστά και συνδέεται με τους άκαμπτους πίνακες, είτε symmetrically, δηλ., στη μέση των άκαμπτων πινάκων, είτε ασυμμετρικά, δηλ., με την εξωτερική πλευρά των άκαμπτων πινάκων που διασυνδέονται. Καλύπτω-μέσω των τρυπών παρέχεται στα άκαμπτα τμήματα των ευκίνητος-άκαμπτων κυκλωμάτων για να εγκαταστήσει την ηλεκτρική σύνδεση μεταξύ της διασύνδεσης (το εύκαμπτο τμήμα κυκλωμάτων) και των ηλεκτρονικών κυκλωμάτων των άκαμπτων πινάκων. Οι διαδικασίες είναι παρόμοιες με εκείνους χρησιμοποιούμενους κατά το κατασκευή των άκαμπτων πολυστρωματικών πινάκων.

• Εύκαμπτα κυκλώματα με τις άκαμπτες περιοχές

Σε ορισμένες περιπτώσεις, το εύκαμπτο κύκλωμα πρέπει να υποστηρίξει διάφορα σχετικά βαριά συστατικά ή ακόμα και ένα μέρος συνδετήρων. Επομένως είναι απαραίτητο να ενισχυθεί μια τέτοια περιοχή. Αυτό ολοκληρώνεται με τη σύνδεση ενός τονωτικού σε εκείνη την περιοχή. Το τονωτικό μπορεί να είναι ένα πρόσθετο στρώμα του όχι πάρα πολύ λεπτού polyimide, ή μπορεί να είναι ένα γυαλί/ένα εποξικό φύλλο πλαστικού. Στο τονωτικό παρέχονται οι τρύπες μεγαλύτερες από τα μαξιλάρια των καλύπτω-κατευθείαν τρυπών.

3. Συστατικά ενός εύκαμπτου κυκλώματος

Ένα εύκαμπτο κύκλωμα αποτελείται από το φύλλο αλουμινίου χαλκού, το διηλεκτρικό υπόστρωμα και coverlay, και την κόλλα.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο σε δύο διαφορετικούς τύπους χαλκών: Χαλκός των ΕΔ και χαλκός RA.

Ο χαλκός των ΕΔ είναι ένα ηλεκτρο-κατατεθειμένο φύλλο αλουμινίου χαλκού (των ΕΔ) παραχθε'ν με τον ίδιο τρόπο όπως το φύλλο αλουμινίου χαλκού που χρησιμοποιείται για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων. Αυτό επίσης σημαίνει ότι ο χαλκός «αντιμετωπίζεται», δηλ., αυτό έχει μια ελαφρώς τραχιά επιφάνεια σε μια πλευρά, η οποία εξασφαλίζει μια καλύτερη προσκόλληση όταν συνδέεται το φύλλο αλουμινίου χαλκού με το υλικό βάσεων.

Ο χαλκός RA είναι ένα κυλημένο και ανοπτημένο φύλλο αλουμινίου χαλκού που παράγεται από τον ηλεκτρολυτικά κατατεθειμένο χαλκό καθόδων, ο οποίος λειώνουν και πετιέται στα πλινθώματα. Τα πλινθώματα είναι πρώτα hot-rolled σε ένα ορισμένο μέγεθος και αλέθονται σε όλες τις επιφάνειες. Ο χαλκός cold-rolled έπειτα και ανοπτείται, έως ότου λαμβάνεται το επιθυμητό πάχος.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο στο πάχος 12, 18, 35 και 70 µm.

Πιό κοινός ο διαθέσιμος για το διηλεκτρικό υπόστρωμα και ο coverlay είναι ταινίες polyimide. Αυτό το υλικό μπορεί επίσης να χρησιμοποιηθεί όπως coverlay. Το Polyimide είναι καταλληλότερο για τα εύκαμπτα κυκλώματα λόγω των χαρακτηριστικών του όπως δηλώνεται κατωτέρω:

◆Η υψηλής θερμοκρασίας αντίσταση επιτρέπει τις διαδικασίες χωρίς καταστροφή των εύκαμπτων κυκλωμάτων

◆Πολύ καλές ηλεκτρικές ιδιότητες

◆Καλή χημική αντίσταση

Το Polyimide είναι διαθέσιμο στα πάχη 12,5, 20, 25 και 50 µm.

Τα φύλλα πλαστικού βάσεων για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων είναι φύλλα αλουμινίου χαλκού που τοποθετούνται σε στρώματα μαζί με τα υλικά βάσεων, η κόλλα που προέρχεται από το υλικό prepreg κατά τη διάρκεια της ελασματοποίησης. Το αντίθετο σε αυτό είναι το εύκαμπτο κύκλωμα όπου η ελασματοποίηση του φύλλου αλουμινίου χαλκού στο υλικό ταινιών επιτυγχάνεται με τη βοήθεια ενός συγκολλητικού συστήματος. Είναι απαραίτητο να διακρίνει μεταξύ δύο κύριων συστημάτων της κόλλας, δηλαδή θερμοπλαστικές και thermoset κόλλες. Η επιλογή υπαγορεύεται εν μέρει από την επεξεργασία, και εν μέρει από την εφαρμογή του τελειωμένου εύκαμπτου κυκλώματος.

4. Ημικατεργασμένα προϊόντα

Μια επιλογή των ημικατεργασμένων προϊόντων είναι διαθέσιμη σήμερα, έτσι οι κατασκευαστές των εύκαμπτων κυκλωμάτων δεν ειναι απαραίτητο να αρχίσουν με τα υλικά βάσεων: φύλλο αλουμινίου χαλκού, διηλεκτρικές υποστρώματα και κόλλες. Η κόλλα είναι πάντα σε ένα β-στάδιο, δηλ. ημι-που θεραπεύεται και μη-κολλώδης, έτσι ώστε ο χειρισμός του υλικού, π.χ., που τρυπά με τρυπάνι και λαϊκός-επάνω, είναι δυνατός.

Ντυμένες ταινίες Polyimide χαλκού

Παρακάτω είναι προδιαγραφές του ενιαίου δευτερεύοντος adhesiveless εύκαμπτου ντυμένου φύλλου πλαστικού χαλκού.

Υλικά Coverlay

Τα ημικατεργασμένα προϊόντα για coverlay υπό μορφή ταινίας polyimide με ένα στρώμα της κόλλας είναι επίσης διαθέσιμα. Υπάρχουν ποικίλα πάχη των ταινιών και των κολλών όπως φαίνεται κατωτέρω.

Πτυχές δεσμών

Σε ορισμένες περιπτώσεις, η συγκέντρωση απαιτεί μια ταινία polyimide με ένα συγκολλητικό στρώμα και στις δύο πλευρές.

Αυτό είναι επίσης δυνατό να αγοράσει τα ημικατεργασμένα προϊόντα. Οι πτυχές δεσμών είναι διαθέσιμες σε ποικίλα διαφορετικά πάχη όπως φαίνεται κατωτέρω.

Προδιαγραφή	Περιεκτικότητα σε ρητίνη (%)	Ροή ρητίνης (χιλ.)	Θεραπευμένο πάχος (um)
1078	70±2	≤0.5	100
1078	63±2	≤0.5	80
1067	75±2	≤0.5	80
1067	68±2	≤0.5	60
1067	63±2	≤0.5	50
1037	63±2	≤0.5	40
1027	60±2	≤0.5	30

5. Διαδικασίες παραγωγής

5.1 ενιαίος-πλαισιωμένα εύκαμπτα κυκλώματα

Το απλούστερο εύκαμπτο κύκλωμα ενιαίος-πλαισιώνεται και μη-καλύπτεται. Εντούτοις, κατά τη διάρκεια της κατασκευής, είναι απαραίτητο να ληφθούν οι προφυλάξεις για να αποφύγει οποιαδήποτε παραμόρφωση ή λυσσασμένος του λεπτού και ιδιαίτερα εύκαμπτου υλικού. Ένα διάγραμμα ροής παρουσιάζεται κατωτέρω.

5.2 Double-Sided καλύπτω-μέσω των εύκαμπτων κυκλωμάτων

Αν και η κατασκευή double-sided, καλύπτω-μέσω των εύκαμπτων κυκλωμάτων, γενικά, μοιάζει με αυτήν ενιαίος-πλαισιωμένος μη-καλύπτω-μέσω των πινάκων, μερικές από τις διαδικασίες παραγωγής είναι νέες ή/και εμφανίζονται σε μια άλλη ακολουθία. Ένα διάγραμμα ροής των διαδικασιών παρουσιάζεται κατωτέρω.

5.3 πολυστρωματικά εύκαμπτα κυκλώματα και άκαμπτος-ευκίνητα κυκλώματα

Για διάφορους λόγους, δεν συστήνεται να συνδυαστούν πάρα πολλά εύκαμπτα κυκλώματα σε ένα πολυστρωματικό εύκαμπτο κύκλωμα.

Υλικά και πάχη

Είναι κοινή πρακτική να χρησιμοποιηθούν τα υλικά που απαριθμούνται κατωτέρω.

Διηλεκτρικά υποστρώματα

(2 mil) το polyimide 50 µm λόγω της υψηλότερης σταθερότητας και του ευκολότερου χειρισμού του σύγκρινε με (1 mil) το polyimide 25 µm.

Φύλλο αλουμινίου χαλκού

(1 oz.) φύλλο αλουμινίου χαλκού 35 µm, υπό τον όρο ότι αυτό το πάχος είναι συμβατό με τις τρέχουσες απαιτήσεις μεταφοράς του τελειωμένου κυκλώματος.

Coverlay

(1 mil) polyimide 25 µm για ένα (1,4 mil) παχύ φύλλο αλουμινίου χαλκού 35 µm, δεδομένου ότι εξασφαλίζει μια καλύτερη ενθυλάκωση των αγωγών από ένα (2 mil) polyimide 50 µm. (1 mil) ακρυλική κόλλα 25 µm για την επίτευξη μιας καλής ενθυλάκωσης και μιας ελασματοποίησης χαμηλής ροής. Πάρα πολλή ακρυλική κόλλα οδηγεί στα προβλήματα αξιοπιστίας, π.χ. ρωγμές βαρελιών, ρωγμές φύλλων αλουμινίου, και ένα πάρα πολύ βαθύ etchback.

Εξωτερικά στρώματα

Στα εξωτερικά στρώματα δεν πρέπει να παρασχεθούν οποιαδήποτε στοιχεία κυκλώματος (αγωγοί) στη συνδέοντας πλευρά λόγω του κινδύνου παγίδευσης αέρα στη διεπαφή.

Για τα πολυστρωματικά εύκαμπτα κυκλώματα 50 µm (2 mil), το polyimide χρησιμοποιείται για τα εξωτερικά στρώματα, ενώ για τα ευκίνητος-άκαμπτα κυκλώματα τα άκαμπτα υλικά χρησιμοποιούνται, συχνά το γυαλί εποξικά FR-4 ή το polyimide ενισχυμένος με το ύφασμα γυαλιού.

Σε ορισμένες περιπτώσεις, τα σύνθετα polyimide (χαλκός-ντυμένες ταινίες polyimide με την κόλλα στη συνδέοντας πλευρά) χρησιμοποιούνται στα παχιά ευκίνητος-άκαμπτα κυκλώματα, επειδή το γενικό πάχος καθιστά το κύκλωμα αρκετά άκαμπτο για τη μεταφορά των συστατικών.

Συνδέοντας υλικά

Κατά τη χρησιμοποίηση τα εύκαμπτα κυκλώματα ως εσωτερικά στρώματα, τα κυκλώματα και τα άκαμπτα μέρη συνδέονται μαζί με τη βοήθεια των κολλών φύλλων.

Ένα απλουστευμένο διάγραμμα διαδικασίας ροής παρουσιάζεται κατωτέρω.
