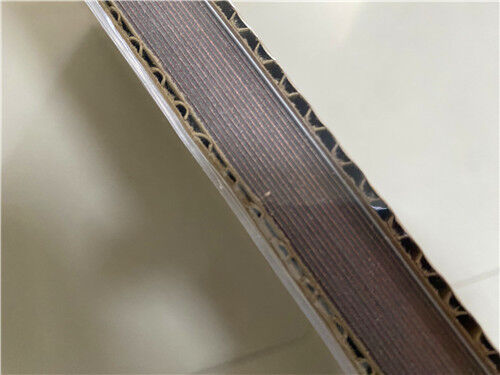

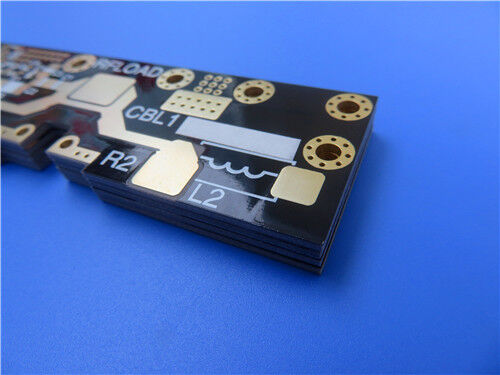

2 στρώματα F4BTM298 PCB 10mil Μικροαλυσίδα μικροκυμάτων

Αυτό το άκαμπτο RF PCB 2 επιπέδων F4BTM298 είναι μια πλακέτα κυκλώματος μικροκυμάτων χαμηλής απώλειας και υψηλής σταθερότητας σχεδιασμένη για συστήματα ραδιοσυχνοτήτων, μικροκυμάτων, ραντάρ και δορυφορικών επικοινωνιών. Κατασκευασμένο με υπόστρωμα PTFE με νανοκεραμικό γέμισμα Wangling F4BTM298 και φύλλο χαλκού ED 1 oz, αυτό το εξαιρετικά λεπτό PCB 0,3 mm διαθέτει αξιόπιστο φινίρισμα χρυσής επιφάνειας και αυστηρή συμμόρφωση με την ποιότητα IPC-Class-2. Όλες οι πλακέτες υποβάλλονται σε 100% ηλεκτρικό έλεγχο πριν από την αποστολή, παρέχοντας σταθερή διηλεκτρική απόδοση, χαμηλή θερμική διαστολή και εξαιρετική μόνωση για εφαρμογές υψηλής συχνότητας. Δεχόμαστε παγκόσμια αρχεία Gerber RS-274-X για προσαρμοσμένες παραγγελίες PCB και παρέχουμε παγκόσμια αποστολή και τεχνική υποστήριξη.

Τι είναι το F4BTM298; Προηγμένη Εισαγωγή Υποστρώματος

Το F4BTM298 είναι ένα τροποποιημένο σύνθετο πολυστρωματικό υλικό PTFE υψηλής απόδοσης κατασκευασμένο με ύφασμα από υαλοβάμβακα, νανοκεραμικά υλικά πλήρωσης χαμηλής απώλειας και ρητίνη PTFE, που κατασκευάζεται μέσω επεξεργασίας ακριβείας υψηλής πίεσης. Αναβαθμισμένο από κλασικά υλικά F4BM, αυτό το υπόστρωμα ενσωματώνει νανοκεραμικά εξαρτήματα υψηλής διηλεκτρικής ενέργειας για βελτιστοποίηση ολοκληρωμένης απόδοσης, εξισορροπώντας χαμηλές διηλεκτρικές απώλειες, υψηλή διηλεκτρική σταθερά, αντοχή στη θερμότητα, χαμηλή θερμική διαστολή και υψηλή αντοχή μόνωσης.

Το F4BTM298 μοιράζεται το ίδιο premium διηλεκτρικό στρώμα μεF4BTME298, που διαφέρει μόνο στη διαμόρφωση του φύλλου χαλκού. Εξοπλισμένο με τυπικό φύλλο χαλκού ED, το F4BTM298 είναι ιδανικό για συμβατικά έργα RF χωρίς αυστηρές απαιτήσεις PIM, ενώ το F4BTME298 υιοθετεί φύλλο χαλκού με αντίστροφη επεξεργασία RTF για σενάρια κυκλωμάτων χαμηλής PIM και υψηλής ακρίβειας. Αυτή η ευέλικτη αντιστοίχιση υλικού ανταποκρίνεται σε ποικίλες ανάγκες σχεδιασμού και εφαρμογής PCB υψηλής συχνότητας.

Βασικά χαρακτηριστικά απόδοσης του F4BTM298

Το υπόστρωμα F4BTM298 διαθέτει σταθερή ηλεκτρική απόδοση χαμηλών απωλειών, αξιόπιστη θερμική σταθερότητα διαστάσεων και υψηλή ασφάλεια, υποστηρίζοντας πλήρως τη μακροχρόνια σταθερή λειτουργία βιομηχανικών και πολιτικών συστημάτων μικροκυμάτων ραδιοσυχνοτήτων με τυποποιημένες βασικές παραμέτρους:

Σταθερή διηλεκτρική σταθερά (Dk): 2,98±0,06 στα 10 GHz, εξασφαλίζοντας ακριβή αντιστοίχιση σύνθετης αντίστασης και συνεπή μετάδοση σήματος υψηλής συχνότητας

Χαμηλή διηλεκτρική απώλεια (Df): 0,0018 στα 10 GHz, μειώνοντας αποτελεσματικά την εξασθένηση του σήματος υψηλής συχνότητας και βελτιώνοντας την απόδοση μετάδοσης μικροκυμάτων

Χαμηλή θερμική διαστολή: Άξονας Χ 15 ppm/°C, άξονας Υ 16 ppm/°C, άξονας Z 78 ppm/°C (-55°C έως 288°C), αποτρέποντας τη στρέβλωση και την παραμόρφωση PCB σε κύκλους ακραίων θερμοκρασιών

Διηλεκτρική απόδοση σταθερής θερμοκρασίας: Θερμικός συντελεστής Dk στους -78 ppm/°C (-55°C έως 150°C), αποφεύγοντας τη μετατόπιση των διηλεκτρικών παραμέτρων σε μεταβλητά θερμικά περιβάλλοντα

Εξαιρετικά χαμηλή απορρόφηση υγρασίας: ≤0,05%, διατήρηση σταθερής ηλεκτρικής απόδοσης σε υγρές συνθήκες εργασίας

Υψηλή επιβράδυνση φλόγας: Βαθμός UL-94 V0, που εγγυάται την ασφαλή λειτουργία του ηλεκτρονικού εξοπλισμού υψηλής συχνότητας

Βασικές προδιαγραφές κατασκευής PCB

Δομή στοίβαξης PCB 2 επιπέδων F4BTM298

Αυτή η άκαμπτη στοίβα PCB 2 επιπέδων υιοθετεί νανοκεραμικό πυρήνα PTFE F4BTM298 και φύλλο χαλκού ED. Η εξαιρετικά λεπτή, ισορροπημένη δομή προσφέρει απόδοση χαμηλών απωλειών και δομική σταθερότητα, ιδανική για μικροσκοπικά κυκλώματα RF και μικροκυμάτων.

Στατιστικά κυκλωμάτων και εξαρτημάτων PCB

Αποδεκτή μορφή έργου τέχνης:Υποστηρίζουμε τυπικά αρχεία Gerber RS-274-X για προσαρμοσμένη κατασκευή PCB F4BTM298, διασφαλίζοντας ακριβή παραγωγή και αποτελεσματική τεχνική συνεργασία για παγκόσμιους πελάτες.

Πρότυπο ποιότητας:Όλα τα PCB υψηλής συχνότητας F4BTM298 συμμορφώνονται με τα βιομηχανικά πρότυπα IPC-Class-2, με αυστηρό έλεγχο ποιότητας για τη διασφάλιση σταθερής απόδοσης παρτίδας και υψηλής ακρίβειας.

Παγκόσμια υπηρεσία:Παρέχουμε παγκόσμια προσαρμοσμένη προσφορά PCB, επαγγελματική τεχνική υποστήριξη και υπηρεσίες παγκόσμιας αποστολής για όλες τις παραγγελίες PCB F4BTM298.

Τυπικά σενάρια εφαρμογής

Με χαμηλή διηλεκτρική απώλεια, χαμηλή θερμική διαστολή, υψηλή μόνωση και ισχυρή περιβαλλοντική προσαρμοστικότητα, τα εξαιρετικά λεπτά PCB F4BTM298 χρησιμοποιούνται ευρέως σε συστήματα μικροκυμάτων υψηλής συχνότητας, επικοινωνίας ραδιοσυχνοτήτων και ραντάρ:

Συστήματα μικροκυμάτων, ραδιοσυχνοτήτων και ραντάρ:Μονάδες μικροκυμάτων υψηλής συχνότητας, κυκλώματα σήματος ραδιοσυχνοτήτων και εξοπλισμός ανίχνευσης ραντάρ ακριβείας

Μετατοπιστές φάσης RF:Εξαρτήματα αλλαγής φάσης υψηλής ακρίβειας για συστήματα ασύρματης επικοινωνίας

Εξαρτήματα ισχύος RF:Διαιρέτες, ζεύκτες και συνδυαστές ισχύος για συστήματα μετάδοσης μικροκυμάτων

Δίκτυα τροφοδοσίας κεραιών:Επαγγελματικές μονάδες δικτύου τροφοδοσίας για κεραίες επικοινωνίας υψηλής συχνότητας

Κεραίες σε σειρά φάσης:Κεραίες ευαίσθητες στη φάση και συστήματα κεραιών με συστοιχία φάσης για βιομηχανική και στρατιωτική επικοινωνία

Δορυφορική επικοινωνία και σταθμό βάσης:Τερματικά δορυφορικής επικοινωνίας και εξοπλισμός κεραιών σταθμών βάσης υψηλής σταθερότητας
