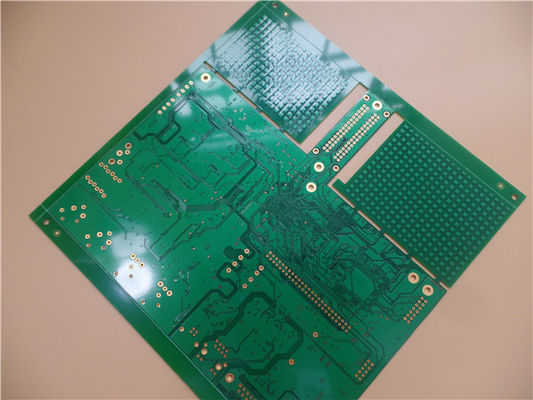

Υψηλής θερμοκρασίας πίνακας 8 PCB στρώματος FR4 για το δορυφορικό ραδιόφωνο

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-479.V1.0

Υλικό βάσεων:

Αρίθμηση στρώματος:

8 στρώματα

Πάχος PCB:

1.6mm ±0.16

Μέγεθος PCB:

215 Χ 212mm=1PCS

Μάσκα ύλης συγκολλήσεως:

Πράσινος

Silkscreen:

άσπρος

Βάρος χαλκού:

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Επισημαίνω:

Δορυφορικός ραδιο πίνακας PCB FR4

8 πίνακας PCB στρώματος FR4

FR4 PCB 8 στρωμάτων

Περιγραφή προϊόντος

Μέσω στον υψηλής θερμοκρασίας πίνακα κυκλωμάτων 8-στρώματος VIP PCB PCB μαξιλαριών σε FR-4 με το χρυσό βύθισης για το δορυφορικό ραδιόφωνο

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος 8 τυπωμένου στρώμα πίνακα κυκλωμάτων που στηρίζεται στο υπόστρωμα FR-4 Tg170 για την εφαρμογή του δορυφορικού ραδιοφώνου. Είναι 1,6 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και το χρυσό βύθισης στα μαξιλάρια. Το υλικό βάσεων είναι από την Ταϊβάν ITEQ που παρέχει 1 επάνω PCB ανά επιτροπή. Το Vias με 0.2mm είναι η ρητίνη που γεμίζουν και που καλύπτεται (μέσω στο μαξιλάρι). Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

(1) RoHS υποχωρητικό και κατάλληλο για τις υψηλές θερμικές ανάγκες αξιοπιστίας

(2) υψηλό solderability, κανένα να τονίσει των πινάκων κυκλωμάτων και λιγότερη μόλυνση της επιφάνειας PCB.

(3) παράδοση εγκαίρως. Υψηλότερος από το ποσοστό -χρόνος-παράδοσης 98%.

(4) ικανότητα μήνα τετραγωνικών μέτρων 30000

(5) περισσότερο από 15 έτη εμπειρίας

(6) ικανότητα παραγωγής όγκου

1.3 εφαρμογές

(1) δορυφορική επικοινωνία

(2) αναστροφέας ηλιακού πλαισίου

(3) ενσωματωμένος επεξεργαστής

1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	215 Χ 212mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Πολυστρωματικό PCB
Αριθμός στρωμάτων	8 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 18um ΤΟΠ στρώμα +plate (0.5oz)
	Prepreg 7628 (43%) 0.195mm
	χαλκός - 35um (1oz) MidLayer 1
	FR-4 0.2mm
	χαλκός - 35um (1oz) MidLayer 2
	Prepreg 7628 (43%) 0.195mm
	χαλκός - 35um (1oz) MidLayer 3
	FR-4 0.2mm
	χαλκός - 35um (1oz) MidLayer 4
	Prepreg 7628 (43%) 0.195mm
	χαλκός - 35um (1oz) MidLayer 5
	FR-4 0.2mm
	χαλκός - 35um (1oz) MidLayer 6
	Prepreg 7628 (43%) 0.195mm
	χαλκός - 18um (0.5oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	4mil/4mil
Ελάχιστες/μέγιστες τρύπες:	0.3/3.2mm
Αριθμός διαφορετικών τρυπών:	18
Αριθμός τρυπών τρυπανιών:	11584
Αριθμός αλεσμένων αυλακώσεων:	2
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης:	αριθ.
Αριθμός χρυσού δάχτυλου:	0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	FR-4 TG170℃, ER<5>
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	1oz
Τελικό ύψος του PCB:	1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσό (32,1%) 0.05µm πάνω από 3µm νικέλιο βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως:	Πράσινος, PSR-2000 KX700G, Taiyo παρεχόμενο.
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση, τρύπες γραμματοσήμων.
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ και κατώτατο σημείο.
Χρώμα του συστατικού μύθου	Λευκό, s-380W, Taiyo παρεχόμενο.
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

1.5 σχέδιο για την κατασκευή (3)

Τμηματικό αριθ.	Διαδικασία	Στοιχείο	Ικανότητα κατασκευής
			Μεγάλος όγκος (S<100 m="">	Μέσος όγκος (S<10 m="">	Πρωτότυπο (S<1m>
			Μεγάλος όγκος (S<100 m="">	Μέσος όγκος (S<10 m="">	Πρωτότυπο (S<1m>
31	Μάσκα ύλης συγκολλήσεως (18um, 35um, 70um κ.λπ. είναι τελειωμένος χαλκός. Εάν όχι ο αναφερθείς χαλκός, τελειωμένο 1oz είναι η προκαθορισμένη αξία)	Μέγιστη διάμετρος μέσω-βουλωμάτων	0.5mm	0.5mm	0.5mm
32		Min.width της γέφυρας μασκών ύλης συγκολλήσεως	Πράσινος: 5mil (35um)	Πράσινος: 4mil (35um)	Πράσινος: 4mil (35um)
33			Κίτρινος: 5mil (35um)	Κίτρινος: 4mil (35um)	Κίτρινος: 4mil (35um)
34			Μπλε: 5mil (35um)	Μπλε: 4mil (35um)	Μπλε: 4mil (35um)
35			Ο Μαύρος: 6mil (35um)	Ο Μαύρος: 6mil (35um)	Ο Μαύρος: 6mil (35um)
36			Λευκό: 6mil (35um)	Λευκό: 6mil (35um)	Λευκό: 6mil (35um)
37			Όλος ματ: 6mil	Όλος ματ: 6mil	Όλος ματ: 6mil
38			Πράσινος: 5mil (70um)	Πράσινος: 4mil (70um)	Πράσινος: 4mil (70um)
39			Κίτρινος: 5mil (70um)	Κίτρινος: 4mil (70um)	Κίτρινος: 4mil (70um)
40			Μπλε: 5mil (70um)	Μπλε: 4mil (70um)	Μπλε: 4mil (70um)
41			Ο Μαύρος: 6mil (70um)	Ο Μαύρος: 6mil (70um)	Ο Μαύρος: 6mil (70um)
42			Λευκό: 6mil (70um)	Λευκό: 6mil (70um)	Λευκό: 6mil (70um)
43		Ανοικτή μάσκα ύλης συγκολλήσεως	4mil (35um)	4mil (35um)	3mil (35um)
44		Κάλυψη μασκών ύλης συγκολλήσεως	4mil (35um)	4mil (35um)	3mil (35um)
45		Min.width του κειμένου μασκών ύλης συγκολλήσεως	9mil (35um)	9mil (35um)	8mil (35um)
46		Min.thickness της μάσκας ύλης συγκολλήσεως	9um (35um)	9um (35um)	9um (35um)
47		Max.thickness της μάσκας ύλης συγκολλήσεως	30um (35um)	30um (35um)	30um (35um)
