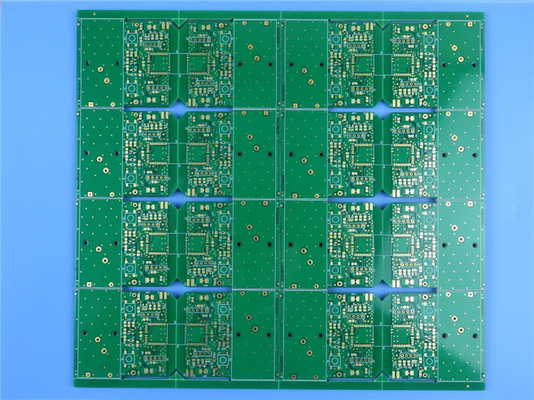

Υψηλό Tg τύπωσε τον πίνακα κυκλωμάτων (PCB) που στηρίχτηκε σε 1.6mm TU-872 SLK SP (χαμηλό DK FR-4) Με το χρυσό βύθισης
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Συνοπτική εισαγωγή
Αυτό είναι ένας τύπος του χαμηλού DK/DF FR-4 PCB που στηρίζεται στο υλικό TU-872 SLK SP. Γίνεται σε 4 στρώματα χαλκού με 1oz κάθε στρώμα, ντύνοντας τη χρυσή και πράσινη μάσκα ύλης συγκολλήσεως βύθισης. Το τελικό τελειωμένο πάχος είναι 1.6mm +/- 10%. Μια επιτροπή αποτελείται από 16 κομμάτια.
Χαρακτηριστικές εφαρμογές
1. Ραδιοσυχνότητα
2. Backpanel, υπολογισμός υψηλής επίδοσης
3. Linecards, αποθήκευση
4. Κεντρικοί υπολογιστές, τηλεπικοινωνίες, σταθμός βάσης
5. Δρομολογητές γραφείων
Προδιαγραφές PCB
| Στοιχείο |
Περιγραφή |
Απαίτηση |
Πραγματικός |
Αποτέλεσμα |
| 1. Φύλλο πλαστικού |
Υλικός τύπος |
FR-4 TU-872 SLK SP |
FR-4 TU-872 SLK SP |
ACC |
| Tg |
170℃ |
170℃ |
ACC |
| Προμηθευτής |
TU |
TU |
ACC |
| Πάχος |
1.6±10% χιλ. |
1.611.62mm |
ACC |
| 2.Plating πάχος |
Τοίχος τρυπών |
≥25µm |
26.51µm |
ACC |
| Εξωτερικός χαλκός |
35µm |
40.21µm |
ACC |
| Εσωτερικός χαλκός |
30µm |
31.15µm |
ACC |
| 3.Solder μάσκα |
Υλικός τύπος |
Kuangshun |
Kuangshun |
ACC |
| Χρώμα |
Πράσινος |
Πράσινος |
ACC |
| Ακαμψία (δοκιμή μολυβιών) |
≥4Hήανωτέρω |
5H |
ACC |
| S/M πάχος |
≥10µm |
19.55µm |
ACC |
| Θέση |
Και οι δύο πλευρές |
Και οι δύο πλευρές |
ACC |
| 4. Συστατικό σημάδι |
Υλικός τύπος |
TAIYO/IJR-4000 MW300 |
IJR-4000 MW300 |
ACC |
| Χρώμα |
Άσπρος |
Άσπρος |
ACC |
| Θέση |
C/S, S/S |
C/S, S/S |
ACC |
| 5. Μάσκα ύλης συγκολλήσεως Peelable |
Υλικός τύπος |
|
|
|
| Πάχος |
|
|
|
| Θέση |
|
|
|
| 6. Προσδιορισμός |
UL σημάδι |
ΝΑΙ |
ΝΑΙ |
ACC |
| Κώδικας ημερομηνίας |
WWYY |
0421 |
ACC |
| Θέση σημαδιών |
Πλευρά ύλης συγκολλήσεως |
Πλευρά ύλης συγκολλήσεως |
ACC |
| 7. Η επιφάνεια τελειώνει |
Μέθοδος |
Χρυσός βύθισης |
Χρυσός βύθισης |
ACC |
| Πάχος κασσίτερου |
|
|
|
| Πάχος νικελίου |
36µm |
5.27µm |
ACC |
| Χρυσό πάχος |
0.05µm |
0.065µm |
ACC |
| 8. Normativeness |
RoHS |
Οδηγία 2015/863/EU |
ΕΝΤΆΞΕΙ |
ACC |
| ΠΡΟΣΙΤΟΤΗΤΑ |
Οδηγία 1907 το /2006 |
ΕΝΤΆΞΕΙ |
ACC |
| 9.Annular δαχτυλίδι |
Ελάχιστο πλάτος γραμμών (mil) |
7mil |
6.8mil |
ACC |
| Λεπτό διαστήματος (mil) |
6mil |
6.2mil |
ACC |
| 10.V-αυλάκι |
Γωνία |
30±5º |
30º |
ACC |
| Υπόλοιπο πάχος |
0.4±0.1mm |
0.38mm |
ACC |
| 11. Beveling |
Γωνία |
|
|
|
| Ύψος |
|
|
|
| 12. Λειτουργία |
Ηλεκτρική δοκιμή |
100% ΠΕΡΑΣΜΑ |
100% ΠΕΡΑΣΜΑ |
ACC |
| 13. Εμφάνιση |
Επίπεδο κατηγορίας ΕΠΙ |
Κατηγορία 2 ΕΠΙ-α-600J &6012D |
Κατηγορία 2 ΕΠΙ-α-600J &6012D |
ACC |
| Οπτική επιθεώρηση |
Κατηγορία 2 ΕΠΙ-α-600J &6012D |
Κατηγορία 2 ΕΠΙ-α-600J &6012D |
ACC |
| Στρέβλωση και συστροφή |
≦0.7% |
0,32% |
ACC |
| 14. Δοκιμή αξιοπιστίας |
Δοκιμή ταινιών |
Καμία αποφλοίωση |
ΕΝΤΆΞΕΙ |
ACC |
| Διαλυτική δοκιμή |
Καμία αποφλοίωση |
ΕΝΤΆΞΕΙ |
ACC |
| Δοκιμή Solderability |
265 ±5℃ |
ΕΝΤΆΞΕΙ |
ACC |
| Θερμική δοκιμή πίεσης |
288 ±5℃ |
ΕΝΤΆΞΕΙ |
ACC |
| Ιοντική δοκιμή μόλυνσης |
≦ 1,56 µg/c ㎡ |
0.58µg/c㎡ |
ACC |
Υψηλό PCB Tg
Οι θερμικές ιδιότητες του συστήματος ρητίνης χαρακτηρίζονται από τη θερμοκρασία μετάβασης γυαλιού (Tg), η οποία πάντα εκφράζεται σε °C. Η ο συνηθέστερα χρησιμοποιημένη ιδιοκτησία είναι η θερμική επέκταση. Κατά μέτρηση της επέκτασης εναντίον της θερμοκρασίας, την μπορούμε να πάρουμε μια καμπύλη όπως φαίνεται στην ακολουθία της εικόνας. Το Tg καθορίζεται από τη διατομή των εφαπτομένων των επίπεδων και απότομων μερών της καμπύλης επέκτασης. Κάτω από τη θερμοκρασία μετάβασης γυαλιού, η εποξική ρητίνη είναι άκαμπτη και υαλώδης. Όταν η θερμοκρασία μετάβασης γυαλιού ξεπερνιέται, αλλάζει σε ένα μαλακό και rubbery κράτος.
Για τους ο συνηθέστερα χρησιμοποιημένους τύπους εποξικών ρητινών (βαθμός FR-4), η θερμοκρασία μετάβασης γυαλιού είναι στη σειρά 115-130°C, έτσι όταν συγκολλάται ο πίνακας, η θερμοκρασία μετάβασης γυαλιού ξεπερνιέται εύκολα. Ο πίνακας επεκτείνεται στην κατεύθυνση ζ-άξονα και τονίζει το χαλκό του τοίχου τρυπών. Η την επέκταση της εποξικής ρητίνης είναι περίπου 15 έως 20 φορές μεγαλύτερο από αυτός του χαλκού κατά υπέρβαση Tg. Αυτό υπονοεί έναν ορισμένο κίνδυνο τοίχου που ραγίζει καλύπτω-μέσω των τρυπών, και την περισσότερη ρητίνη γύρω από τον τοίχο τρυπών, ο μεγαλύτερος κίνδυνος. Κάτω από τη θερμοκρασία μετάβασης γυαλιού, η αναλογία επέκτασης μεταξύ εποξικού και ο χαλκός είναι μόνο τρεις φορές, τόσο εδώ ο κίνδυνος είναι αμελητέος.
Το Tg του γενικού πίνακα είναι επάνω από 130 βαθμούς Κελσίου, υψηλό Tg είναι γενικά μεγαλύτερο από 170 βαθμοί Κελσίου, μέσο Tg είναι περίπου μεγαλύτεροι από 150 βαθμοί Κελσίου.
Οι πίνακες PCB με Tg ≥ 170 ° Γ καλούνται συνήθως υψηλό Tg PCBs.
Μερικό υψηλό υλικό Tg στο εσωτερικό
| Υλικό |
Tg (℃) |
Κατασκευαστής |
| S1000-2M |
180 |
Shengyi |
| TU-768 |
170 |
TU |
| TU-872 SLK SP |
170 |
TU |
| TU-883 |
170 |
TU |
| Αυτός-180ATC |
175 |
ITEQ |
| KB-6167F |
170 |
KB |
| M6 |
185 |
Panasonic |
| Κάπα 438 |
280 |
Rogers |
| RO4350B |
280 |
Rogers |
| RO4003C |
280 |
Rogers |
| RO4730G3 |
280 |
Rogers |
| RO4360G2 |
280 |
Rogers |
