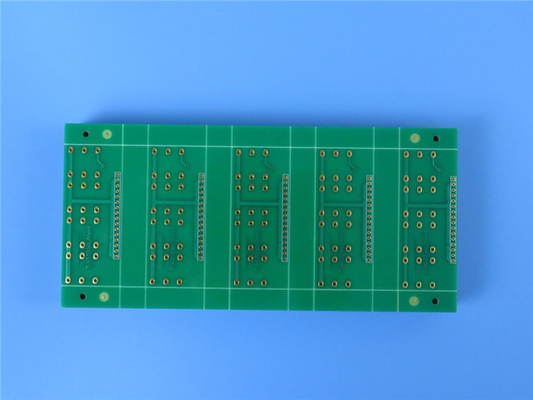

Υψηλός πίνακας κυκλωμάτων Tg τυπωμένος PCB S1000-2MB Prepreg με το χρυσό βύθισης
  • Ονομασία
  • Ονομασία
  • Ονομασία
  • Ονομασία
  • Ονομασία

Υψηλός πίνακας κυκλωμάτων Tg τυπωμένος PCB S1000-2MB Prepreg με το χρυσό βύθισης

MOQ: 1PCS
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS το μήνα
Πληροφορίες Πληροφορίες
Περιγραφή προϊόντος
Λεπτομέρειες
Τόπος καταγωγής
ΚΙΝΑ
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-504.V1.0
Υλικό βάσεων:
Υψηλό Tg, υψηλή επίδοση και χαμηλή εποξική ρητίνη CTE
Πάχος PCB:
0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Αρίθμηση στρώματος:
Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Μέγεθος PCB:
≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:
Πράσινο, μαύρο, ματ μαύρο, μπλε, ματ μπλε, κίτρινο, κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Η επιφάνεια τελειώνει:
Γυμνός χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης, βύθιση ασημένια κ.λπ….
Επισημαίνω:

Υψηλός πίνακας κυκλωμάτων Tg τυπωμένος PCB

,

Χρυσός τυπωμένος PCB πίνακας κυκλωμάτων βύθισης

,

τυπωμένος πίνακας κυκλωμάτων 0.6mm PCB

Περιγραφή προϊόντος



Υψηλός τυπωμένος Tg πίνακας κυκλωμάτων (PCB) στον πυρήνα και S1000-2MB Prepreg S1000-2M με το χρυσό βύθισης

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Γενική περιγραφή

S1000-2M είναι ένας τύπος υψηλού έντυπου Tg υλικού πινάκων κυκλωμάτων που κατασκευάζεται από Shengyi με τα χαρακτηριστικά της υψηλής επίδοσης και χαμηλού CTE, κατάλληλα για το υψηλό πολυστρωματικό PCB. Το πάχος κυμαίνεται 0.05mm 3.2mm, το βάρος 0.5oz χαλκού σε 3oz κ.λπ.



Χαρακτηριστικά γνωρίσματα

Αμόλυβδο συμβατό φύλλο πλαστικού FR-4

Tg170℃ (DSC), UV συμβατό σύστημα Blocking/AOI

Υψηλή αντίσταση θερμότητας

Χαμηλότερος ζ-άξονας CTE

Άριστη αξιοπιστία μέσω-τρυπών

Άριστη απόδοση αντι-CAF

Χαμηλή απορρόφηση νερού

Άριστη μηχανική δυνατότητα επεξεργασίας

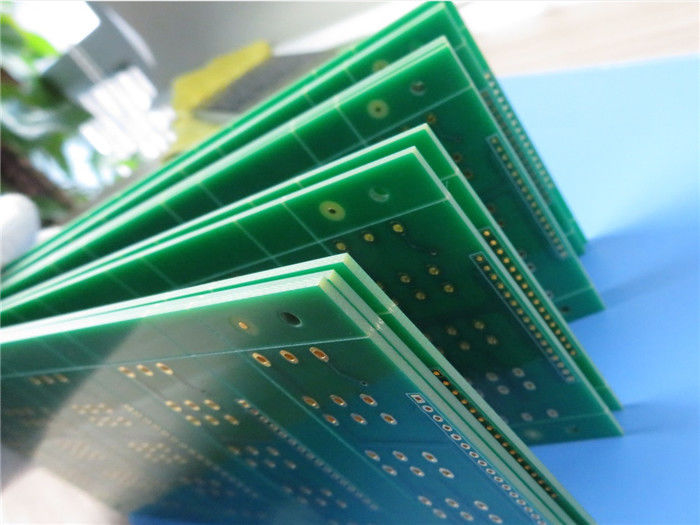

Υψηλός πίνακας κυκλωμάτων Tg τυπωμένος PCB S1000-2MB Prepreg με το χρυσό βύθισης 0



Εφαρμογές

Υπολογιστής

Επικοινωνία

Αυτοκίνητη ηλεκτρονική

Κατάλληλος για το υψηλό PCB αρίθμησης στρώματος



Η ικανότητα PCB μας (S1000-2M)

Υλικό PCB: Υψηλό Tg, υψηλή επίδοση και χαμηλή εποξική ρητίνη CTE
Προσδιορισμός: S1000-2M
Διηλεκτρική σταθερά: 4.6 σε 10GHz
Αρίθμηση στρώματος: Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Πάχος PCB: 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, ματ μαύρο, μπλε, ματ μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνός χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης, βύθιση ασημένια κ.λπ….
Τεχνολογία: HDI, μέσω στο μαξιλάρι, τον έλεγχο σύνθετης αντίστασης, την τυφλή μέσω/που θάβονται μέσω, ακρών επένδυση, BGA, τις τρύπες κ.λπ. Countsunk.



Γενικές ιδιότητες S1000-2M

Στοιχεία δοκιμής Μέθοδος δοκιμής Όρος δοκιμής Μονάδα Χαρακτηριστική αξία
Tg ΕΠΙ-TM-650 2.4.24.4 DMA ℃ 185
ΕΠΙ-TM-650 2.4.25D DSC ℃ 180
TD ΕΠΙ-TM-650 2.4.24.6 TGA (5% W.L) ℃ 355
T260 ΕΠΙ-TM-650 2.4.24.1 TMA λ. >60
T288 ΕΠΙ-TM-650 2.4.24.1 TMA λ. 30
T300 ΕΠΙ-TM-650 2.4.24.1 TMA λ. 15
Θερμική πίεση ΕΠΙ-TM-650 2.4.13.1 288℃, εμβύθιση ύλης συγκολλήσεως s >100
CTE (ζ-άξονας) ΕΠΙ-TM-650 2.4.24 Πριν από Tg ppm/℃ 41
ΕΠΙ-TM-650 2.4.24 Μετά από Tg ppm/℃ 208
ΕΠΙ-TM-650 2.4.24 50-260℃ % 2.4
Permittivity (1GHz) ΕΠΙ-TM-650 2.5.5.9 Γ-24/23/50 - 4.6
Εφαπτομένη απώλειας (1GHz) ΕΠΙ-TM-650 2.5.5.9 Γ-24/23/50 - 0,018
Ειδική αντίσταση όγκου ΕΠΙ-TM-650 2.5.17.1 Γ-96/35/90 MΩ-εκατ. 8.7×108
Ειδική αντίσταση επιφάνειας ΕΠΙ-TM-650 2.5.17.1 Γ-96/35/90 MΩ 2.2×107
Αντίσταση τόξων ΕΠΙ-TM-650 2.5.1 Δ-48/50+d-0.5/23 s 133
Διηλεκτρική διακοπή ΕΠΙ-TM-650 2.5.6 Δ-48/50+d-0.5/23 kV >45
Δύναμη φλούδας (1oz) ΕΠΙ-TM-650 2.4.8 288℃/10s N/mm [lb/in] 1.3 [7,43]
Κάμψης δύναμη (LW/CW) ΕΠΙ-TM-650 2.4.4 Α MPA 567/442
Απορρόφηση νερού ΕΠΙ-TM-650 2.6.2.1 Δ-24/23 % 0,08
Εύφλεκτο UL94 Γ-48/23/50 Εκτίμηση Β-0
CTI IEC60112 Α Εκτίμηση PLC 3
