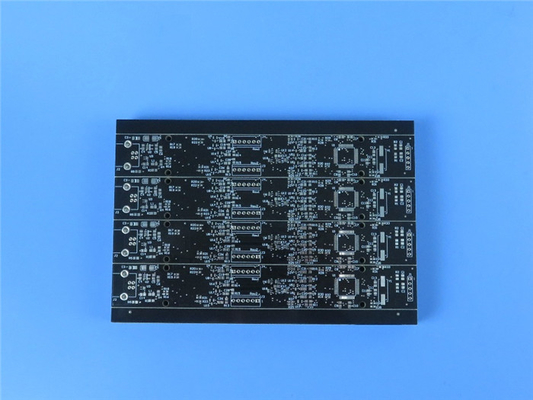

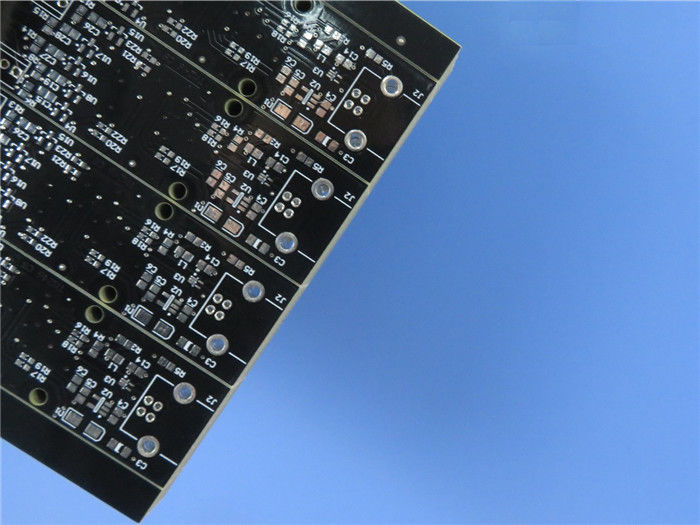

Τα πολυ PCB στρώματος FR4 επιβιβάζονται σε υψηλό Tg αμόλυβδα 400mmX500mm

MOQ:	1PCS
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000PCS το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-506.V1.0

Υλικό βάσεων:

Υψηλό Tg, αμόλυβδη υψηλή εποξική ρητίνη αξιοπιστίας

Αρίθμηση στρώματος:

Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB

Πάχος PCB:

0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm

Μέγεθος PCB:

≤400mm Χ 500mm

Μάσκα ύλης συγκολλήσεως:

Πράσινο, μαύρο, ματ μαύρο, μπλε, ματ μπλε, κίτρινο, κόκκινο κ.λπ.

Βάρος χαλκού:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)

Η επιφάνεια τελειώνει:

Γυμνός χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης, βύθιση ασημένια κ.λπ….

Επισημαίνω:

Πολυ πίνακας PCB στρώματος FR4

Αμόλυβδος τυπωμένος PCB πίνακας κυκλωμάτων

400mmX500mm τυπωμένος πίνακας κυκλωμάτων

Περιγραφή προϊόντος

Υψηλός πίνακας κυκλωμάτων Tg πολυστρωματικός τυπωμένος (PCB) στην αμόλυβδη συμμόρφωση αυτός-180ATC και αυτός-180GNBS

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτός-180ATC είναι προηγμένο υψηλό πολυσύνθετο γεμισμένο ένα εποξικό Tg (175℃ από DSC) με την υψηλή θερμική αξιοπιστία και την αντίσταση του CAF. Είναι κατάλληλο για τις διάφορες εφαρμογές και μπορεί να περάσει την αμόλυβδη συνέλευση 260℃. Το πάχος κυμαίνεται 0.5mm 3.2mm, βάρος 0.5oz χαλκού σε 3oz.

Εφαρμογές

Αυτοκίνητος (ECU μηχανοστασίου)

Πολυστρωματικό και PCB HDI

Backplanes

Αποθήκευση στοιχείων

Κεντρικός υπολογιστής και δικτύωση

Τηλεπικοινωνίες

Βαρύς χαλκός

Τα πολυ PCB στρώματος FR4 επιβιβάζονται σε υψηλό Tg αμόλυβδα 400mmX500mm 0

Κύρια χαρακτηριστικά

Χαμηλό CTE

Υψηλή αντίσταση θερμότητας

Άριστη αντίσταση του CAF

Καλή αξιοπιστία μέσω-τρυπών

Η ικανότητα PCB μας (αυτός-180ATC)

Υλικό PCB:	Υψηλό Tg, αμόλυβδη υψηλή εποξική ρητίνη αξιοπιστίας
Προσδιορισμός:	Αυτός-180ATC
Διηλεκτρική σταθερά:	4.4 σε 1GHz
Αρίθμηση στρώματος:	Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Πάχος PCB:	0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Μέγεθος PCB:	≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, μαύρο, ματ μαύρο, μπλε, ματ μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει:	Γυμνός χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης, βύθιση ασημένια κ.λπ….
Τεχνολογία:	HDI, μέσω στο μαξιλάρι, τον έλεγχο σύνθετης αντίστασης, την τυφλή μέσω/που θάβονται μέσω, ακρών επένδυση, BGA, τις τρύπες κ.λπ. Countsunk.

Γενικές ιδιότητες αυτός-180ATC

Στοιχεία	ΕΠΙ TM-650	Χαρακτηριστική αξία	Μονάδα
Δύναμη φλούδας, ελάχιστη	2.4.8		lb/inch
Α. φύλλο αλουμινίου χαλκού μικρής ακτινοβολίας		5
Β. τυποποιημένο φύλλο αλουμινίου χαλκού σχεδιαγράμματος		8
Ειδική αντίσταση όγκου	2.5.17.1	1x109	Μ  - εκατ.
Ειδική αντίσταση επιφάνειας	2.5.17.1	1x108	Μ 
Απορρόφηση υγρασίας, μέγιστη	2.6.2.1	0,1	%
Permittivity (περιεκτικότητα σε ρητίνη DK, 50%)			--
Α. 1MHz	2.5.5.9	4.5
Β. 1GHz	2.5.5.9	4.4
Εφαπτομένη απώλειας (Df, 50% περιεκτικότητα σε ρητίνη)			--
Α. 1MHz	2.5.5.9	0,014
Β. 1GHz	2.5.5.9	0,015
Κάμψης δύναμη, ελάχιστη			N/mm2
Α. κατεύθυνση μήκους	2.4.4	500-530
Β. διαγώνια κατεύθυνση		410-440
Θερμική πίεση 10 s σε 288°C
Α. Unetched	2.4.13.1	Πέρασμα	Εκτίμηση
Β. χαραγμένος		Πέρασμα
Εύφλεκτο	UL94	Β-0	Εκτίμηση
Συγκριτικός ακολουθώντας δείκτης (CTI)	IEC 60112/UL 746	CTI 3 (175-249)	Κατηγορία (βολτ)
Θερμοκρασία μετάβασης γυαλιού (DSC)	2.4.25	175	˚C
Θερμοκρασία αποσύνθεσης	2.4.24.6	345	˚C
X/Y άξονας CTE (40℃ σε 125℃)	2.4.41	11-13 / 13-15	ppm/˚C
Ζ-άξονας CTE
Α. άλφα 1		45	ppm/˚C
Β. άλφα 2	2.4.24	210	ppm/˚C
Γ. 50 έως 260 βαθμοί Γ		2.7	%
Θερμική αντίσταση
Α. T260	2.4.24.1	>60	Πρακτικά
Β. T288		20	Πρακτικά

Τα πολυ PCB στρώματος FR4 επιβιβάζονται σε υψηλό Tg αμόλυβδα 400mmX500mm 1
