Χρυσό διπλό πλαισιωμένο υψηλής θερμοκρασίας PCB βύθισης για αυτοκίνητο

MOQ:	1PCS
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000PCS το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-507.V1.0

Υλικό βάσεων:

FR-4 ΑΥΤΌΣ-180ATC

Πάχος PCB:

1.631.68mm

Βάρος χαλκού:

Η επιφάνεια τελειώνει:

Χρυσός βύθισης

Επισημαίνω:

Το διπλάσιο πλαισίωσε το υψηλής θερμοκρασίας PCB

Χρυσό υψηλής θερμοκρασίας PCB βύθισης

Αυτοκίνητο υψηλής θερμοκρασίας PCB

Περιγραφή προϊόντος

Υψηλό Tg τύπωσε τον πίνακα κυκλωμάτων που έγινε σε αυτός-180ATC με το χρυσό διπλό πλαισιωμένο υψηλής θερμοκρασίας PCB βύθισης

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Συνοπτική εισαγωγή

Αυτό είναι ένας τύπος του τυποποιημένου διπλού πλαισιωμένου υψηλής θερμοκρασίας PCB που στηρίζεται στο φύλλο πλαστικού αυτός-180ATC ITEQ. Υπάρχουν 10 πίνακες που ξυλεπενδύονται επάνω στη σειρά. Είναι 1.6mm πυκνά με το χαλκό 2oz, ντύνοντας με το χρυσό βύθισης στα μαξιλάρια και την πράσινη προστασία μασκών ύλης συγκολλήσεως για το υπόστρωμα. 25 κομμάτια είναι κενά - συσκευασμένος για την αποστολή.

Εφαρμογές

Αυτοκίνητος (ECU μηχανοστασίου)

Backplanes

Αποθήκευση στοιχείων

Κεντρικός υπολογιστής και δικτύωση

Τηλεπικοινωνίες

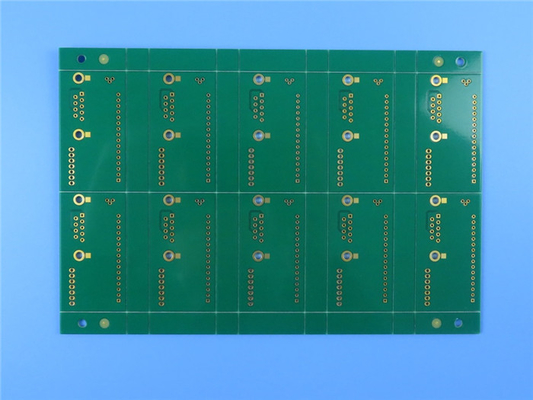

Χρυσό διπλό πλαισιωμένο υψηλής θερμοκρασίας PCB βύθισης για αυτοκίνητο 0

Παράμετροι PCB

Στοιχείο	Περιγραφή	Απαίτηση	Πραγματικός	Αποτέλεσμα
1. Φύλλο πλαστικού	Υλικός τύπος	FR-4 ΑΥΤΌΣ-180ATC	FR-4 ΑΥΤΌΣ-180ATC	ACC
	Tg	170℃	170℃	ACC
	Προμηθευτής	ITEQ	ITEQ	ACC
	Πάχος	1.6±10% χιλ.	1.631.68mm	ACC
2.Plating πάχος	Τοίχος τρυπών	≥25µm	26.51µm	ACC
	Εξωτερικός χαλκός	35µm	41.09µm	ACC
	Εσωτερικός χαλκός
3.Solder μάσκα	Υλικός τύπος	TAIYO/PSR-2000GT600D	TAIYO/PSR-2000GT600D	ACC
	Χρώμα	Πράσινος	Πράσινος	ACC
	Ακαμψία (δοκιμή μολυβιών)	≥4H ή ανωτέρω	5H	ACC
	S/M πάχος	≥10 µm	20.11µm	ACC
	Θέση	Και οι δύο πλευρές	Και οι δύο πλευρές	ACC
4. Συστατικό σημάδι	Υλικός τύπος	TAIYO/IJR-4000 MW300	IJR-4000 MW300	ACC
	Χρώμα	Άσπρος	Άσπρος	ACC
	Θέση	C/S	C/S	ACC
5. Μάσκα ύλης συγκολλήσεως Peelable	Υλικός τύπος
	Πάχος
	Θέση
6. Προσδιορισμός	UL σημάδι	ΝΑΙ	ΝΑΙ	ACC
	Κώδικας ημερομηνίας	WWYY	2121	ACC
	Θέση σημαδιών	Πλευρά ύλης συγκολλήσεως	Πλευρά ύλης συγκολλήσεως	ACC
7. Η επιφάνεια τελειώνει	Μέθοδος	Χρυσός βύθισης	Χρυσός βύθισης	ACC
	Πάχος κασσίτερου
	Πάχος νικελίου	36µm	4.06µm	ACC
	Χρυσό πάχος	0.05µm	0.056µm	ACC
8. Normativeness	RoHS	Οδηγία 2015/863/EU	ΕΝΤΆΞΕΙ	ACC
8. Normativeness	ΠΡΟΣΙΤΟΤΗΤΑ	Οδηγία 1907 το /2006	ΕΝΤΆΞΕΙ	ACC
9.Annular δαχτυλίδι	Ελάχιστο πλάτος γραμμών (mil)	5mil	4.8mil	ACC
9.Annular δαχτυλίδι	Λεπτό διαστήματος (mil)	5mil	5.2mil	ACC
10.V-αυλάκι	Γωνία	30º	30º	ACC
10.V-αυλάκι	Υπόλοιπο πάχος	0.4±0.1mm	0.43mm	ACC
11. Beveling	Γωνία
11. Beveling	Ύψος
12. Λειτουργία	Ηλεκτρική δοκιμή	100% ΠΕΡΑΣΜΑ	100% ΠΕΡΑΣΜΑ	ACC
13. Εμφάνιση	Επίπεδο κατηγορίας ΕΠΙ	Κατηγορία 2 ΕΠΙ-α-600J &6012D	Κατηγορία 2 ΕΠΙ-α-600J &6012D	ACC
	Οπτική επιθεώρηση	Κατηγορία 2 ΕΠΙ-α-600J &6012D	Κατηγορία 2 ΕΠΙ-α-600J &6012D	ACC
	Στρέβλωση και συστροφή	≦0.7%	0,21%	ACC
14. Δοκιμή αξιοπιστίας	Δοκιμή ταινιών	Καμία αποφλοίωση	ΕΝΤΆΞΕΙ	ACC
	Διαλυτική δοκιμή	Καμία αποφλοίωση	ΕΝΤΆΞΕΙ	ACC
	Δοκιμή Solderability	265 ±5℃	ΕΝΤΆΞΕΙ	ACC
	Θερμική δοκιμή πίεσης	288 ±5℃	ΕΝΤΆΞΕΙ	ACC
	Ιοντική δοκιμή μόλυνσης	≦ 1,56 µg/c㎡	0.56µg/c㎡	ACC

Μέτρηση διαμέτρων τρυπών (μονάδα: χιλ.), ανοχή: PTH±0.075 NPTH±0.05

Κώδικας τρυπών	PTH	Απαιτημένος	Πραγματική αξία				Αποτέλεσμα
1	Υ	0,400	0,400	0,425	0,425	0,400	ACC
2	Υ	0,450	0,450	0,500	0,475	0,450	ACC
3	Υ	0,600	0,600	0,650	0,625	0,600	ACC
4	Υ	0,725	0,750	0,775	0,775	0,750	ACC
5	Υ	0,850	0,850	0,825	0,850	0,825	ACC

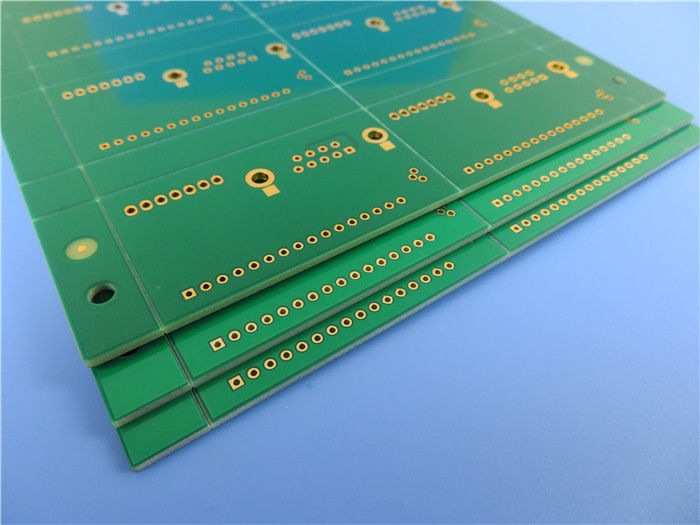

Χρυσό διπλό πλαισιωμένο υψηλής θερμοκρασίας PCB βύθισης για αυτοκίνητο 1
