| Υλικό βάσεων: | FR-4 | Αρίθμηση στρώματος: | 2 στρώματα |
|---|---|---|---|
| Πάχος PCB: | 1.6+/10% ΚΚ | Μέγεθος PCB: | 65 Χ 71mm=1UP |
| Μάσκα ύλης συγκολλήσεως: | πράσινος | Silkscreen: | άσπρος |
| Βάρος χαλκού: | 1oz | Η επιφάνεια τελειώνει: | Ηλεκτρολυτικός χρυσός |
| Υψηλό φως: | Πλαισιωμένος διπλάσιο πίνακας PCB Fr4,Σκληρός χρυσός πίνακας PCB FR4,Το διπλάσιο πλαισίωσε το σκληρό χρυσό PCB |
||

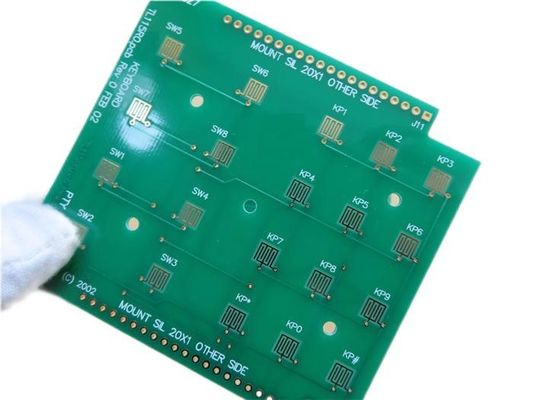

Ο σκληρός χρυσός πίνακας κυκλωμάτων PCB αριθμητικών πληκτρολογίων στηρίχτηκε σε Tg170 FR-4 με την πράσινη μάσκα ύλης συγκολλήσεως
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
1.1 γενική περιγραφή
Αυτό είναι ένας τύπος διπλού πλαισιωμένου πίνακα κυκλωμάτων που στηρίζεται στο υπόστρωμα FR-4 με Tg 170°C για την εφαρμογή του αριθμητικού πληκτρολογίου. Είναι 1,6 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και το σκληρό χρυσό στα μαξιλάρια. Το υλικό βάσεων είναι από Shengyi παρέχοντας 1 επάνω PCB ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 πίνακες συσκευάζονται για την αποστολή.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
1. Υλικό βιομηχανικών προτύπων με υψηλό Tg (170℃ από DSC) και την άριστη θερμική αξιοπιστία
2. Αμόλυβδες συνελεύσεις με μια μέγιστη θερμοκρασία επανακυκλοφορίας 260℃
3. Η διαδικασία SMT είναι ανθεκτική στη συγκόλληση επανακυκλοφορίας, ανθεκτική στην επανάληψη
4. Γρήγορη και έγκαιρη παράδοση
5. ISO9001, ISO14001, επικυρωμένο UL εργοστάσιο κατασκευής
6. Ανταγωνιστική τιμή
7. Καμία ποιοτική καταγγελία δεν προορίζεται να κερδίσει χρήματα
8. Γρήγορος έλεγχος CADCAM και ελεύθερη αναφορά PCB.
1.3 προδιαγραφές PCB
| Στοιχείο | Περιγραφή | Απαίτηση | Πραγματικός |
| Βασικές πληροφορίες | Τύπος πινάκων | Πλαισιωμένο διπλάσιο PCB | Πλαισιωμένο διπλάσιο PCB |
| Αρίθμηση στρώματος | 2 στρώματα | 2 στρώματα | |
| Μέγεθος πινάκων | 65 Χ 71mm=1UP | 65 Χ 71mm=1UP | |
| Φύλλο πλαστικού | Φυλλόμορφος τύπος | FR4 TG ≧170: CTI: 175V-249V | FR4 TG ≧170: CTI: 175V-249V |
| Προμηθευτής | / | / | |
| Tg | TG ≧170℃ | TG ≧170℃ | |
| Τελειωμένο πάχος | 1.6+/-10%χιλ. | 1,57 χιλ. | |
| Πάχος επένδυσης | Πάχος $cu PTH | >um 20 | 22.13um |
| Εσωτερικό πάχος $cu στρώματος | 1/1OZ | 1/1 OZ | |
| Πάχος $cu επιφάνειας | um 35 | 45.1 um | |
| Μάσκα ύλης συγκολλήσεως | Υλικός τύπος | LP-4G Γ-05 | LP-4G Γ-05 |
| Προμηθευτής | Γιαγιά Ya | Γιαγιά Ya | |
| Χρώμα | Πράσινος | Πράσινος | |
| Ενιαίος/και οι δύο πλευρές | Και οι δύο πλευρές | Και οι δύο πλευρές | |
| S/M πάχος | >=10.0 um | 26.93 um | |
| δοκιμή ταινιών της 3M | ΚΑΜΙΑ φλούδα μακριά | καμία φλούδα μακριά | |
| Μύθος | Υλικός τύπος | S-380W | S-380w |
| Προμηθευτής | Tai yo | Tai yo | |
| Χρώμα | Άσπρος | Άσπρος | |
| Θέση | Και οι δύο πλευρές | Και οι δύο πλευρές | |
| δοκιμή ταινιών της 3M | Καμία φλούδα μακριά | καμία φλούδα μακριά | |
| Κύκλωμα | Πλάτος ιχνών (χιλ.) | 0.203+/20%mm | 0.195mm |
| Διάστημα (χιλ.) | 0,203+/- 20%mm | 0,199 χιλ. | |
| Ηλεκτρολυτικός χρυσός | Νικέλιο | 100u» | 112u» |
| Χρυσός | 10u» | 11.11u» | |
| Δοκιμές Reliabilty | Δοκιμή θερμικού κλονισμού | 288±5℃, 10sec, 3 κύκλοι | ΚΑΝΕΝΑΣ αποχρωματίστε, ΚΑΜΙΑ απελασματοποίηση |
| δοκιμή abllity ύλης συγκολλήσεως | 245±5℃ | 100% βρέξιμο | |
| Λειτουργία | Δοκιμή Electrioal | 100% | πέρασμα |
| Πρότυπα | Μια επι-κατηγορία 2, ΚΑΤΗΓΟΡΊΑ 2 600H IPC_6012C | 100% | Πέρασμα |
| Εμφάνιση | Οπτική επιθεώρηση | 100% | Πέρασμα |
| στρέβλωση και συστροφή | <>= 0,75% | 0,26% | |
| Β-αυλάκι | Πάχος β-περικοπών | 0,4±0.1χιλ. | 0.41mm |
| Γωνία | 30+/- 5 | 30º | |
| Πίνακας τρυπανιών (χιλ.) | T1 | PTH | 0.508+/0.075mm |
| T2 | PTH | 0.710+/0.075mm | |
| T3 | NPTH | 5.000+/0.05mm |
1.4 εφαρμογές
Συνεχές ρεύμα στο συνεχές ρεύμα μετατροπέας
Προσαρμοστής USB Wlan
Πομποδέκτης RF
Ελεγχόμενη πρόσβαση
Δέκτες οπτικών ινών
1.5 η ικανότητα PCB μας (2022)
| Παράμετρος | Αξία |
| Αριθμήσεις στρώματος | 1-32 |
| Υλικό υποστρωμάτων | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 RT/Duriod 5880 RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC TMM4, TMM10, κάπα 438 Tlf-35 RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 TLX-0, TLX-6, TLX-7, TLX-8 TLX-9, TLY-3, TLY-5 PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) AD450, AD600, AD1000, TC350 Nelco N4000, N9350, N9240 FR-4 (υψηλό Tg S1000-2M, TU-872 SLK, TU-768, αυτός-180A κ.λπ.), FR-4 υψηλό CTI>600V Polyimide, PET Πυρήνας κ.λπ. μετάλλων. |
| Μέγιστο μέγεθος | Δοκιμή πετάγματος: 900*600mm, δοκιμή 460*380mm, καμία δοκιμή 1100*600mm προσαρτημάτων |
| Ανοχή περιλήψεων πινάκων | ±0,0059»(0.15mm) |
| Πάχος PCB | 0,0157» - 0,3937» (0.40mm--10.00mm) |
| Ανοχή πάχους (T≥0.8mm) | ±8% |
| Ανοχή πάχους (t<0.8mm) | ±10% |
| Πάχος στρώματος μόνωσης | 0,00295» - 0,1969» (0.075mm--5.00mm) |
| Ελάχιστη διαδρομή | 0,003» (0.075mm) |
| Ελάχιστο διάστημα | 0,003» (0.075mm) |
| Εξωτερικό πάχος χαλκού | 35µm--420µm (1oz-12oz) |
| Εσωτερικό πάχος χαλκού | 17µm--350µm (0.5oz - 10oz) |
| Τρύπα τρυπανιών (μηχανική) | 0,0059» - 0,25» (0.15mm--6.35mm) |
| Τελειωμένη τρύπα (μηχανική) | 0,0039» - 0,248» (0.10mm--6.30mm) |
| DiameterTolerance (μηχανικό) | 0,00295» (0.075mm) |
| Εγγραφή (μηχανική) | 0,00197» (0.05mm) |
| Λόγος διάστασης | 12:1 |
| Τύπος μασκών ύλης συγκολλήσεως | LPI |
| Ελάχιστη γέφυρα Soldermask | 0,00315» (0.08mm) |
| Ελάχιστη εκκαθάριση Soldermask | 0,00197» (0.05mm) |
| Βούλωμα μέσω της διαμέτρου | 0,0098» - 0,0236» (0.25mm--0.60mm) |
| Ανοχή ελέγχου σύνθετης αντίστασης | ±10% |
| Η επιφάνεια τελειώνει | HASL, HASL ΕΆΝ, ENIG, κασσίτερος IMM, IMM Ag, OSP, χρυσό δάχτυλο |
