Παρακαλώ σημειώστε ότι η εικόνα και οι προδιαγραφές που παρουσιάζονται για αυτό το επί παραγγελία προϊόν είναι για την αναφορά μόνο.

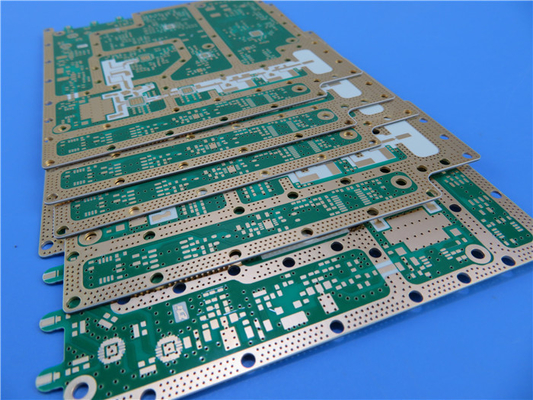

Αυτό το ιδιαίτερο PCB υψηλής συχνότητας είναι ένας τύπος κεραιών που κατασκευάζεται χρησιμοποιώντας Rogers RO4534 με ένα υπόστρωμα 20mil, αρχίζοντας από το χαλκό 0.5oz και τελειώνουν με το χαλκό 1oz. Ο πίνακας χαρακτηρίζει τις λεπτές γραμμές που είναι 4mil ευρέως και microvias με μια διάμετρο 0.2mm. Τα μαξιλάρια έχουν ένα χρυσό τέρμα επιφάνειας βύθισης της χρυσής, πράσινης μάσκας ύλης συγκολλήσεως 0.05micron, και το λευκό οι μύθοι. Είναι ένας πίνακας διπλός-στρώματος που κατασκευάζεται σύμφωνα με την κατηγορία 2 ΕΠΙ τα πρότυπα, και κάθε 50 κομμάτια είναι vacuum-packed για την αποστολή.
| ΜΈΓΕΘΟΣ PCB | 88 Χ 98mm=1up |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων | 2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 17um (0,5 oz) ΤΟΠ στρώμα +plate |
| Rogers RO4534 0.508mm | |
| χαλκός - 17um (0,5 oz) + στρώμα πιάτων BOT | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 4 mil/4 mil |
| Ελάχιστες/μέγιστες τρύπες: | 0,2 χιλ./3,5 χιλ. |
| Αριθμός διαφορετικών τρυπών: | 12 |
| Αριθμός τρυπών τρυπανιών: | 895 |
| Αριθμός αλεσμένων αυλακώσεων: | 2 |
| Αριθμός εσωτερικών διακοπών: | 3 |
| Έλεγχος σύνθετης αντίστασης: | αριθ. |
| Αριθμός χρυσού δάχτυλου: | 0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Γυαλί εποξικό: | Rogers RO4534 0.508mm |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 1,0 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τελικό ύψος του PCB: | 0,6 χιλ. ±0.1 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Χρυσός βύθισης, 35% |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | Και οι δύο πλευρές |
| Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος |
| Τύπος μασκών ύλης συγκολλήσεως: | LPI |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | Συστατική πλευρά |
| Χρώμα του συστατικού μύθου | Άσπρος |
| Όνομα ή λογότυπο κατασκευαστών: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.2mm. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | 94V-0 |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» |
| Επένδυση πινάκων: | 0,0029» |
| Ανοχή τρυπανιών: | 0,002» |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Η επιχείρησή μας έχει διάφορα πλεονεκτήματα όταν την υψηλή συχνότητα PCBs. Αρχικά, προσφέρουμε ένα ευρύ φάσμα των υλικών υψηλής συχνότητας, συμπεριλαμβανομένου Rogers, Taconic, και Wangling. Επιπλέον, έχουμε πάνω από 19 έτη εμπειρίας στον τομέα της υψηλής συχνότητας PCBs. Έχουμε τις ακριβείς διαδικασίες επιθεώρησης και ελέγχου τρέχουσας εργασίας, καθώς επίσης και τις λεπτομερείς οδηγίες εργασίας. Το εργαστήριό μας καλύπτει μια περιοχή 16000㎡, και έχουμε μια μηνιαία ικανότητα παραγωγής 30000㎡ και μπορούμε να κατασκευάσουμε μέχρι 8000 τύπους PCBs το μήνα. Δεχόμαστε επίσης τις μικρές διαταγές ποσότητας.
Η επιχείρησή μας πιστοποιείται με τις πιστοποιήσεις ISO9001, ISO14001, IATF16949, ISO13485, και UL. Κατασκευάζουμε PCBs σύμφωνα με την κατηγορία 2 ΕΠΙ και την κατηγορία 3 ΕΠΙ πρότυπα. Έχουμε ένα ποσοστό επιτυχίας παράδοσης πέρα από 98% και ένα ποσοστό καταγγελίας πελατών λιγότερο από του 1%.
| Ιδιοκτησία | RO4534 | Κατεύθυνση | Μονάδες | Όρος | Μέθοδος δοκιμής |
| Διηλεκτρική σταθερά, διαδικασία του ER | 3.4 ± 0,08 | Ζ | - | 10 GHz/23℃ 2,5 Ghz | ΕΠΙ-TM-650,2.5.5.5 |
| Παράγοντας διασκεδασμού | 0,0022 | Ζ | - | 2.5 GHz/23℃ | ΕΠΙ-TM-650, 2.5.5.5 |
| 0,0027 | 10 GHz/23℃ | ||||
| PIM (χαρακτηριστικό) | -157 | - | dBc | Απεικονισμένος 43 σκουπισμένους dBm τόνους | Συσκευή ανάλυσης Summitek 1900b PIM |
| Διηλεκτρική δύναμη | >500 | Ζ | V/mil | 0,51 χιλ. | ΕΠΙ-TM-650, 2.5.6.2 |
| Διαστατική σταθερότητα | <0> | Χ, Υ | mm/m (mils/ίντσα) | μετά από χαράξτε | ΕΠΙ-TM-650, 2.4.39A |
| Συντελεστής της θερμικής επέκτασης | 11 | Χ | ppm/℃ | -55 έως 288℃ | ΕΠΙ-TM-650, 2.4.41 |
| 14 | Υ | ||||
| 46 | Ζ | ||||
| Θερμική αγωγιμότητα | 0,6 | - | W (m.K) | 80℃ | ASTM C518 |
| Απορρόφηση υγρασίας | 0,06 | - | % | D48/50 | ΕΠΙ-TM-650, ΤΟ 2.6.2.1 ASTM D570 |
| Tg | >280 | - | ℃ TMA | Α | ΕΠΙ-TM-650, 2.4.24.3 |
| Πυκνότητα | 1.8 | - | gm/cm3 | - | ASTM D792 |
| Δύναμη φλούδας χαλκού | 6.3 (1,1) | - | lbs/in (N/mm) | 1 oz. Μετα επιπλέον σώμα ύλης συγκολλήσεως EDC | ΕΠΙ-TM-650, 2.4.8 |
| Εύφλεκτο | ΜΗ FR | - | - | - | UL 94 |
| Αμόλυβδο συμβατό σύστημα διαδικασίας | Ναι | - | - | - | - |
