30 Mil RO4730 Λαμινισμένα PCB υψηλής συχνότητας 2 στρώματος
  • Ονομασία

30 Mil RO4730 Λαμινισμένα PCB υψηλής συχνότητας 2 στρώματος

Πληροφορίες Πληροφορίες
Περιγραφή προϊόντος
Λεπτομέρειες
Επισημαίνω:

2 PCB υψηλής συχνότητας στρώματος

,

PCB υψηλής συχνότητας φύλλων πλαστικού

,

30 Mil PCB υψηλής συχνότητας

Περιγραφή προϊόντος

Τα φύλλα πλαστικού υψηλής συχνότητας RO4730G3 των Rogers είναι μια αξιόπιστη επιλογή για τυπωμένα τα κεραία-βαθμός υποστρώματα πινάκων κυκλωμάτων, που προσφέρουν μια οικονομικώς αποδοτική εναλλακτική λύση στα παραδοσιακά PTFE-βασισμένα υποστρώματα κεραιών επιτρέποντας στους σχεδιαστές για να καθορίσουν με ακρίβεια το κόστος και την απόδοση. Με μια διηλεκτρική σταθερά 3 και μια εφαπτομένη απώλειας 0,0028 σε 10 Ghz, καυχάται επίσης έναν χαμηλό θερμικό συντελεστή της διηλεκτρικής σταθεράς (TCDk) μόνο 34 ppm/°C πέρα από μια σειρά θερμοκρασίας -50°C σε 150°C. Επιπλέον, αυτή η υψηλή συχνότητα PCBs έχει καταδείξει τη χαμηλή απόδοση PIM, αξίας του dBc -165. Οι τιμές CTE και στους άξονες Χ και Υ είναι παρόμοιες με αυτόν του χαλκού, και ο ζ-άξονας CTE είναι εντυπωσιακά χαμηλός σε 30,3 ppm/°C. Αυτή η θαυμάσια αντιστοιχία CTE μειώνει σημαντικά τις πιέσεις στις κεραίες PCB.



30 Mil RO4730 Λαμινισμένα PCB υψηλής συχνότητας 2 στρώματος 0



Ιδιοκτησία RO4730G3 Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 3.0±0.5 Ζ   10 Ghz 23℃ ΕΠΙ-TM-650 2.5.5.5
Διηλεκτρική σταθερά, εDesign 2.98 Ζ   1,7 Ghz σε 5 Ghz Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού, tanδ 0,0028 Ζ   10 Ghz 23℃ ΕΠΙ-TM-650 2.5.5.5
  2,5 Ghz
Θερμικός συντελεστής ε +34 Ζ ppm/℃ -50 ℃to 150℃ ΕΠΙ-TM-650 2.5.5.5
Διαστατική σταθερότητα <0>Χ, Υ mm/m μετά από το etech +E2/150 ℃ ΕΠΙ-TM-650 2.4.39A
Ειδική αντίσταση όγκου (0,030») 9 X 107   MΩ.cm COND Α ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας (0,030») 7.2 X 105   MΩ COND Α ΕΠΙ-TM-650 2.5.17.1
PIM -165   dBc 50 ωμ 0,060» dBm 43 1900 MHZ
Ηλεκτρική δύναμη (0,030») 730 Ζ V/mil   ΕΠΙ-TM-650 2.5.6.2
Κάμψης MD δύναμης 181 (26,3)   MPA (kpsi) RT ASTM D790
CMD 139 (20,2)
Απορρόφηση Moisure 0,093 - % 48/50 ΕΠΙ-TM-650 ΤΟ 2.6.2.1 ASTM D570
Θερμική αγωγιμότητα 0,45 Ζ W/mK 50℃ ASTM D5470
Συντελεστής της θερμικής επέκτασης 15.9
14.4
35.2		 Χ
Υ
Ζ		 ppm/℃ -50 ℃to 288℃ ΕΠΙ-TM-650 2.4.4.1
Tg >280   ℃   ΕΠΙ-TM-650 2.4.24
TD 411   ℃   ASTM D3850
Πυκνότητα 1.58   gm/cm3   ASTM D792
Φλούδα Stength χαλκού 4.1   pli 1oz, LoPro EDC ΕΠΙ-TM-650 2.4.8
Εύφλεκτο Β-0       UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι



Ετικέτες:

2OZ πολυ PCB στρώματος,

4 πολυστρωματικών στρώματα πινάκων κυκλωμάτων,

πίνακας κυκλωμάτων 0.8mm πολυστρωματικός

Συνιστώμενα προϊόντα
CuClad 217 PCB 6 στρώσεων 3,5 mm παχιά πράσινη μάσκα συγκόλλησης λευκή μεταξοειδής

CuClad 217 PCB 6 στρώσεων 3,5 mm παχιά πράσινη μάσκα συγκόλλησης λευκή μεταξοειδής

Επικοινωνήστε τώρα
4-στρωματικό υβριδικό PCB σε υλικό RO4350B 10mil και High Tg FR-4

4-στρωματικό υβριδικό PCB σε υλικό RO4350B 10mil και High Tg FR-4

Επικοινωνήστε τώρα
F4BTMS1000 PCB Διπλής Όψης 1.905mm Πάχος Φινίρισμα Βύθισης Χρυσού

F4BTMS1000 PCB Διπλής Όψης 1.905mm Πάχος Φινίρισμα Βύθισης Χρυσού

Επικοινωνήστε τώρα
RO4350B PCB 6-layer 1.8mm Πάχος ENIG Φινίρισμα Με Blind Via

RO4350B PCB 6-layer 1.8mm Πάχος ENIG Φινίρισμα Με Blind Via

Επικοινωνήστε τώρα
Υβριδικό PCB 6 στρώσεων 10mil RO4350B και S1000-2M 1.5mm ENIG

Υβριδικό PCB 6 στρώσεων 10mil RO4350B και S1000-2M 1.5mm ENIG

Επικοινωνήστε τώρα
370HR PCB 6 στρώμα 6mil 1,03mm Ελέγχουσα αντίσταση ENIG

370HR PCB 6 στρώμα 6mil 1,03mm Ελέγχουσα αντίσταση ENIG

Επικοινωνήστε τώρα
0.8mm DiClad 870 PCB με εξισορρόπηση με θερμό αέρα για ψηφιακές ραδιοφωνικές κεραίες

0.8mm DiClad 870 PCB με εξισορρόπηση με θερμό αέρα για ψηφιακές ραδιοφωνικές κεραίες

Επικοινωνήστε τώρα
10mil Rogers RT/Duroid 6010.2LM Κηραμικό PCB σύνθετο PTFE με καταδύσεις χρυσού

10mil Rogers RT/Duroid 6010.2LM Κηραμικό PCB σύνθετο PTFE με καταδύσεις χρυσού

Επικοινωνήστε τώρα
Βυθισμένο χρυσό προσαρμοσμένο PCB 2L RO3210 25mil

Βυθισμένο χρυσό προσαρμοσμένο PCB 2L RO3210 25mil

Επικοινωνήστε τώρα
Βύθιση Ασημένιο 2 στρώσεις RF PCB Taconic 20mil 0.508mm TLY-3

Βύθιση Ασημένιο 2 στρώσεις RF PCB Taconic 20mil 0.508mm TLY-3

Επικοινωνήστε τώρα
1 ουγκιά Taconic TLX-7 Green Soldermask 50 ml RF PCB 2 στρώσεων κύκλωμα

1 ουγκιά Taconic TLX-7 Green Soldermask 50 ml RF PCB 2 στρώσεων κύκλωμα

Επικοινωνήστε τώρα
προϊόντα
λεπτομέρειες για τα προϊόντα
προϊόντα

Πίνακας PCB RF

Πίνακας PCB Rogers

Πίνακας PCB PTFE

Υψηλό PCB Tg

Πολυ PCB στρώματος

Taconic PCB

Πίνακας PCB HDI

PCB υψηλής ταχύτητας

Ελεγχόμενο σύνθετη αντίσταση PCB

Εύκαμπτος πίνακας PCB

fr4 πίνακας PCB

διάτρητο PCB

PCB πυρήνων μετάλλων

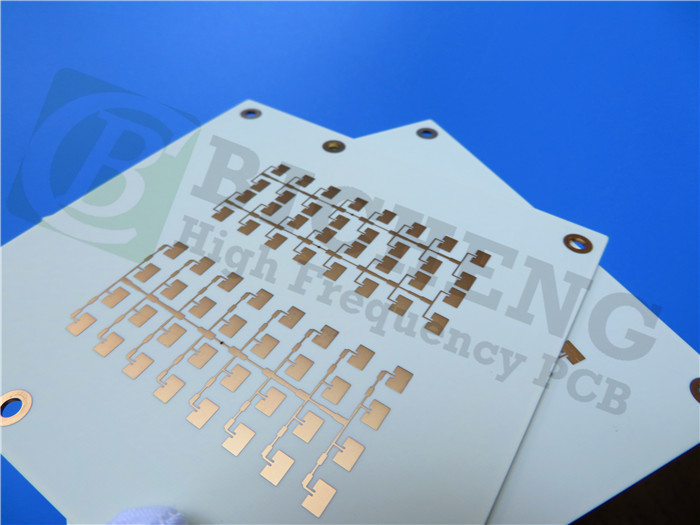

30 Mil RO4730 Λαμινισμένα PCB υψηλής συχνότητας 2 στρώματος
