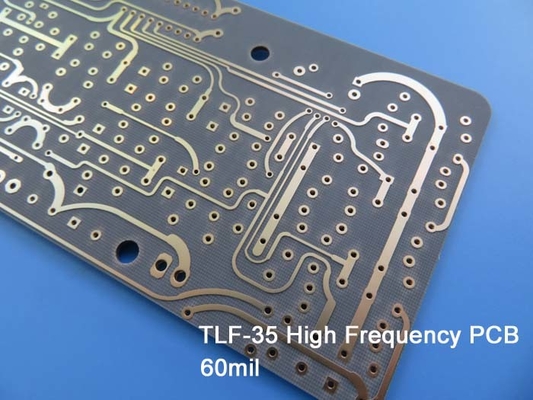

Taconic TLF-35 RF Πλακέτα τυπωμένου κυκλώματος υψηλής συχνότητας για εμπορική χρήση

Taconic TLF-35 RF Πλακέτα τυπωμένου κυκλώματος υψηλής συχνότητας για εμπορική χρήση

Λεπτομέρειες
Επισημαίνω:

Εμπορικά κυκλώματα PCB

,

Τυποποιημένα ραδιοσυχνότητες PCB

,

Πίνακας κυκλωμάτων τύπου TLF-35 RF

Περιγραφή προϊόντος

Η πλακέτα τυπωμένου κυκλώματος Taconic TLF-35 RF είναι ένα προϊόν κατά παραγγελία που παρέχει δυνατότητες υψηλής συχνότητας για μια ποικιλία εμπορικών εφαρμογών μικροκυμάτων και ραδιοσυχνοτήτων.Με πάχος 60mil (1,524mm) και εμβαπτιζόμενο χρυσό, το TLF-35 PCB έχει σχεδιαστεί για να παρέχει εξαιρετική αντοχή στο ξεφλούδισμα για 1/2 ουγγιά και 1 ουγγιά χαλκό, κάτι που είναι ιδιαίτερα σημαντικό για σκοπούς επανεπεξεργασίας.



Ένα από τα βασικά χαρακτηριστικά του TLF-35 PCB είναι ο εξαιρετικά χαμηλός ρυθμός απορρόφησης υγρασίας και ο χαμηλός συντελεστής διάχυσης, ο οποίος ελαχιστοποιεί τη μετατόπιση φάσης με τη συχνότητα.Επιπλέον, η χρήση υφαντών υφασμάτων στο σχεδιασμό του διασφαλίζει ότι το TLF-35 PCB είναι διαστατικά σταθερό.Τα βασικά υλικά του PCB TLF-35 παρουσιάζουν ευφλεκτότητα V-0 και ελέγχονται σύμφωνα με το IPC-TM-650.

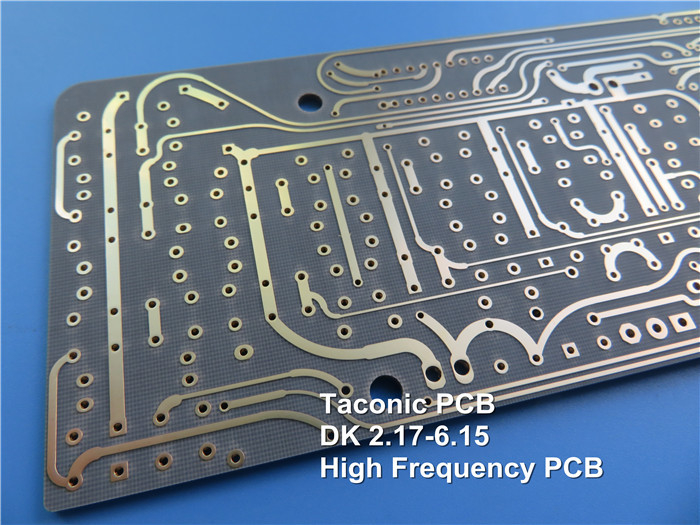

Taconic TLF-35 RF Πλακέτα τυπωμένου κυκλώματος υψηλής συχνότητας για εμπορική χρήση 0



TLF-35-xxxx-A ΤΥΠΙΚΕΣ ΤΙΜΕΣ
Ιδιοκτησία Μέθοδος ελέγχου Μονάδες αξία Μονάδες αξία
Διηλεκτρική σταθερά στα 1,9 GHz IPC-TM 650 2.5.5.5.1 Mod   3,50±0,05   3,50±0,05
Συντελεστής διάχυσης στα 1,9 GHz IPC-TM 650 2.5.5.5.1 Mod   0,0016   0,0016
Συντελεστής διάχυσης στα 10 GHz IPC-TM 650 2.5.5.5.1 Mod   0,0022   0,0022
Απορρόφηση νερού IPC-TM 650 2.6.2.1 % 0,03 % 0,03
Αντοχή φλοιού (1 ουγκιά χαλκού) IPC-TM 650 2.4.8 λίβρες/γραμμική ίντσα 10 M/mm 1.8
Αντίσταση όγκου IPC-TM 650 2.5.17.1 Μοχμ.εκ 2,0 x 109 Μοχμ.εκ 2,0 x 109
Επιφανειακή αντίσταση IPC-TM 650 2.5.17.1 Μοχμ 3,0 x 108 Μοχμ 3,0 x 108
Αντοχή κάμψης κατά μήκος IPC-TM 650 2.4.4 psi 13.000 M/mm2 90
Δύναμη κάμψης σταυρωτά IPC-TM 650 2.4.4 psi 13.000 M/mm2 90
Θερμική αγωγιμότητα IPC-TM 650 2.4.50 W/m/K 0,37 W/m/K 0,37
xy CTE (50-150℃) IPC-TM 650 2.4.41 ppm/ 9-12 ppm/ 9-12
z CTE(50-150℃) IPC-TM 650 2.4.41 ppm/ 80 ppm/ 80
Ευφλεκτότητα UL-94   V-0   V-0



Το TLF-35 PCB έχει χαμηλή διηλεκτρική σταθερά 3,5 +/-0,05 και χαμηλό συντελεστή διάχυσης 0,002.Αυτά τα χαρακτηριστικά το καθιστούν εξαιρετική επιλογή για μια σειρά εφαρμογών, όπως φίλτρα, ζεύκτες, διαχωριστές, συνδυαστές, μίκτες, κεραίες, ενισχυτές υψηλής ισχύος, επαναλήπτες, παθητικά εξαρτήματα και ιατρικούς σαρωτές.



Εκτός από τις δυνατότητές του σε υψηλές συχνότητες, το TLF-35 PCB προσφέρει πολλά πλεονεκτήματα, όπως το χαμηλό κόστος, την εξαιρετική αντοχή στο ξεφλούδισμα, τον εξαιρετικά χαμηλό συντελεστή διάχυσης, τη χαμηλή απορρόφηση υγρασίας και την πολύ υψηλή θερμική αξιοπιστία.



Είναι σημαντικό να σημειωθεί ότι η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά, καθώς οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία.Συνολικά, η πλακέτα τυπωμένου κυκλώματος Taconic TLF-35 RF είναι μια ιδανική επιλογή για όσους αναζητούν μια λύση χαμηλού κόστους και υψηλής απόδοσης για τις εφαρμογές τους υψηλής συχνότητας.
