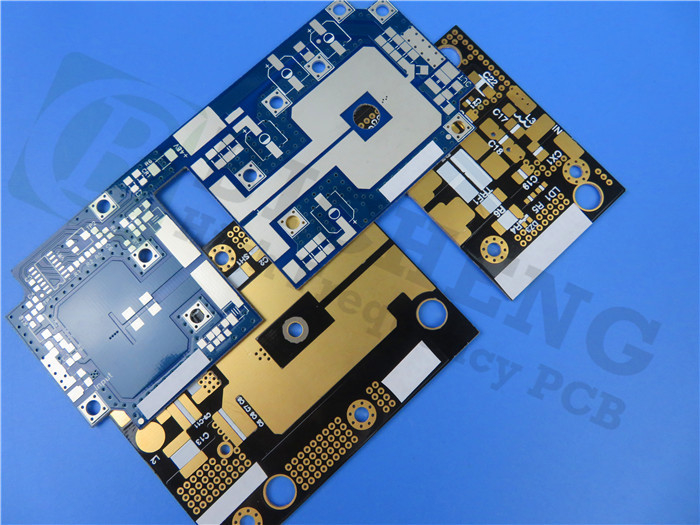

Ειδικά κατασκευασμένο άκαμπτο PCB 2 επιπέδων: 0,8 mm RF-35TC

Λεπτομερής Περιγραφή Προϊόντος
Υψηλό φως:

Stack Up PCB Blog

,

Rogers RO4350B PCB Υλικό

,

Υδρογονάνθρακα κεραμικά φύλλα PCB Blog

Το προσαρμοσμένο μας άκαμπτο PCB 2 επιπέδων έχει παραδοθεί για να καλύψει τις μοναδικές απαιτήσεις των πελατών μας.Τα PCB υψηλής συχνότητας Taconic RF-35TC είναι φύλλα υαλοβάμβακα με βάση το PTFE, γεμισμένα με κεραμικά υλικά, τα οποία παρέχουν χαμηλό συντελεστή διάχυσης και υψηλή θερμική αγωγιμότητα.



Ο εξαιρετικά χαμηλός συντελεστής διάχυσης 0,0011 και η υψηλή θερμική αγωγιμότητα 0,87 W/mK είναι ιδιαίτερα κατάλληλοι για εφαρμογές ενισχυτών ισχύος.Η θερμότητα διαχέεται τόσο από τις γραμμές μεταφοράς όσο και από τα εξαρτήματα επιφανειακής βάσης, όπως τρανζίστορ ή πυκνωτές.



Τα PCB RF-35TC έχουν πολύ χαμηλό συντελεστή θερμικής διαστολής (CTE) στους άξονες X, Y και Z (11, 13 και 34 ppm/°C αντίστοιχα).Οι χαμηλές τιμές CTE στον άξονα X και Y είναι ζωτικής σημασίας για τη διατήρηση κρίσιμων αποστάσεων μεταξύ των ιχνοστοιχείων σε ένα τυπωμένο φίλτρο.Το CTE χαμηλού άξονα Z και το σταθερό Dk είναι κρίσιμα για τους συζεύκτες επικάλυψης στενής ζώνης και ευρείας ζώνης.



ΤΥΠΙΚΕΣ ΤΙΜΕΣ RF-35TC
Ιδιοκτησία Μέθοδος ελέγχου Μονάδα αξία Μονάδα αξία
DK @10 GHz IPC-650 2.5.5.5.1 (τροποποιημένο)   3.5   3.5
Τντοk(-30 έως 120℃) IPC-650 2.5.5.5.1 (τροποποιημένο) ppm 24 ppm 24
Df @10 GHz IPC-650 2.5.5.5.1 (τροποποιημένο)   0,0011   0,0011
Διηλεκτρική Βλάβη IPC-650 2.5.6 (σε αεροπλάνο, δύο καρφίτσες σε λάδι) kV 56.7 kV 56.7
Διηλεκτρική Αντοχή ASTM D 149 (Μέσω αεροπλάνου) V/mil 570 V/mm 22.441
Αντίσταση τόξου IPC-650 2.5.1 Δευτερόλεπτα 304 Δευτερόλεπτα 304
Απορρόφηση υγρασίας IPC-650 2.6.2.1 % 0,05 % 0,05
Καμπτική αντοχή (MD) ASTM D 790/IPC-650 2.4.4 psi 12.900 N/mm2 88,94
Αντοχή σε κάμψη (CD) ASTM D 790/IPC-650 2.4.4 psi 11.700 N/mm2 80,67
Αντοχή σε εφελκυσμό (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 9.020 N/mm2 62,19
Αντοχή σε εφελκυσμό (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 7.740 N/mm2 53,37
Επιμήκυνση στο σπάσιμο (MD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,89 N/mm 1,89
Επιμήκυνση στο σπάσιμο (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.7 % 1.7
Young's Modulus (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 667.000 N/mm2 4.599
Young's Modulus (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 637.000 N/mm2 4.392
Αναλογία Poisson (MD) ASTM D 3039/IPC-TM-650 2.4.19   0,18   0,18
Αναλογία Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0,23   0,18
Συντελεστής Θλίψης ASTM D 695(23) psi 560.000 N/mm2 3.861
Καμπτική αντοχή (MD) ASTM D 790/IPC-650 2.4.4 psi 1,46 x 106 N/mm2 10.309
Αντοχή σε κάμψη (CD) ASTM D 790/IPC-650 2.4.4 psi 1,50 x 106 N/mm2 10.076
Ισχύς φλούδας (½ oz.CVH) IPC-650 2.4.8 (Θερμική καταπόνηση.) Ibs./ίντσα 7 g/cm3 1,25
Θερμική αγωγιμότητα (Χωρίς επένδυση, 125) ASTM F433 (Φυλακισμένη ροή θερμότητας) W/(mK) 0,6 W/(mK) 0,6
Θερμική αγωγιμότητα (C1/C1,125) ASTM F433 (Φυλακισμένη ροή θερμότητας) W/(mK) 0,92 W/(mK) 0,92
Θερμική αγωγιμότητα (CH/CH, 125) ASTM F433 (Φυλακισμένη ροή θερμότητας) W/(mK) 0,87 W/(mK) 0,87
Σταθερότητα διαστάσεων (MD) IPC-650-2.4.39 Sec.5.4 (Μετά από χάραξη) mils/in. 0,23 mm/M 0,23
Σταθερότητα διαστάσεων (CD) IPC-650-2.4.39 Sec.5.4 (Μετά από χάραξη) mils/in. 0,64 mm/M 0,64
Σταθερότητα διαστάσεων (MD) IPC-650-2.4.39 Sec.5.5 (Θερμική καταπόνηση.) mils/in. -0,04 mm/M -0,04
Σταθερότητα διαστάσεων (CD) IPC-650-2.4.39 Sec.5.5 (Θερμική καταπόνηση.) mils/in. 0,46 mm/M 0,46
Επιφανειακή αντίσταση IPC-650 2.5.17.1 (μετά από αυξημένη θερμοκρασία) Mohms 8,33 x 107 Mohms 8,33 x 107
Επιφανειακή αντίσταση IPC-650 2.5.17.1 (μετά την υγρασία) Mohms 6,42 x 107 Mohms 6,42 x 107
Αντίσταση όγκου IPC-650 2.5.17.1 (μετά από αυξημένη θερμοκρασία) Mohms/cm 5,19 x 108 Mohms/cm 5,19 x 108
Αντίσταση όγκου IPC-650 2.5.17.1 (μετά την υγρασία) Mohms/cm 2,91 x 108 Mohms/cm 2,91 x 108
CTE(άξονας Χ)(25-260) IPC-650 2.4.41/ASTM D 3386 ppm/ 11 ppm/ 11
CTE(άξονας Υ)(25-260) IPC-650 2.4.41/ASTM D 3386 ppm/ 13 ppm/ 13
CTE(άξονας Z)(25-260) IPC-650 2.4.41/ASTM D 3386 ppm/ 34 ppm/ 34
Πυκνότητα ASTM D 792 g/cm3 2.35 g/cm3 2.35
Σκληρότητα ASTM D 2240 (Shore D)   79.1   79.1
Στέλεχος στο διάλειμμα (MD) ASTM D 790/IPC-650 2.4.4 % 0,014 % 0,014
Στέλεχος στο σπάσιμο (CD) ASTM D 790/IPC-650 2.4.4 % 0,013 % 0,013
Ειδική Θερμότητα ASTM E 1269-05,E 967-08,E968-02 ι/(ζ) 0,94 ι/(ζ) 0,94
Τρε(2% απώλεια βάρους) IPC-650 2.4.24.6/TGA οφά 788 420
Τρε(5% απώλεια βάρους) IPC-650 2.4.24.6/TGA οφά 817 436



Το υλικό PCB είναι συμβατό με μια διαδικασία χωρίς μόλυβδο και μπορεί να λειτουργήσει σε ένα εύρος θερμοκρασίας από -40℃ έως +85℃, καθιστώντας το ιδανικό για χρήση σε σκληρά περιβάλλοντα.Το stackup αποτελείται από τελειωμένο χαλκό 35um, διηλεκτρικό RF-35 30 mil (0,762mm) και τελικό χαλκό 35um, παρέχοντας εξαιρετική ακεραιότητα και απόδοση σήματος.



Οι κατασκευαστικές λεπτομέρειες περιλαμβάνουν διάσταση σανίδας 110 mm x 92 mm (1 ΤΕΜ, +/- 0,15 mm), ελάχιστο ίχνος/χώρος 5/5 mils και ελάχιστο μέγεθος οπής 0,35 mm.Το PCB δεν έχει τυφλά ή θαμμένα στόμια και το πάχος της τελικής πλακέτας είναι 0,8 mm.Το τελικό βάρος Cu είναι 1 oz (1,4 mils) όλα τα στρώματα και το πάχος επιμετάλλωσης είναι 1 mil.Έχει χρησιμοποιηθεί φινίρισμα επιφάνειας Hot Air Soldering Level (HASL) και η επάνω μεταξοτυπία είναι λευκή.Η επάνω μάσκα συγκόλλησης είναι πράσινη και δεν υπάρχει κάτω μεταξοκόλληση ή κάτω μάσκα συγκόλλησης.Το PCB δεν έχει μεταξοτυπία στα μαξιλαράκια συγκόλλησης και έχει χρησιμοποιηθεί 100% ηλεκτρική δοκιμή για να εξασφαλιστεί η υψηλότερη ποιότητα.



Το PCB περιλαμβάνει 35 εξαρτήματα, 98 συνολικά μαξιλαράκια, 61 μαξιλαράκια με τρύπες, 37 επάνω επιθέματα SMT, 0 κάτω επιθέματα SMT, 104 vias και 15 δίχτυα, που πληρούν το πρότυπο IPC-Class-2.



Στην Bicheng PCB, κατανοούμε τη σημασία της ικανοποίησης των μοναδικών απαιτήσεων των πελατών μας.Αυτός είναι ο λόγος που προσφέρουμε εξατομικευμένες λύσεις PCB που καλύπτουν τις συγκεκριμένες ανάγκες τους.



Το έργο τέχνης Gerber RS-274-X παρασχέθηκε από τον πελάτη. Θα παρέχουμε PCB σύμφωνα με τις συγκεκριμένες απαιτήσεις του.Οι υπηρεσίες PCB μας είναι διαθέσιμες σε όλο τον κόσμο.Εάν χρειάζεστε τεχνικές ερωτήσεις ή περαιτέρω βοήθεια, επικοινωνήστε με την Ivy στο sales10@bichengpcb.com.



Η Bicheng PCB δεσμεύεται να παρέχει τις υψηλότερης ποιότητας εξατομικευμένες λύσεις PCB που καλύπτουν τις συγκεκριμένες ανάγκες των πελατών μας.Εμπιστευτείτε μας για να σας παρέχουμε μια προσαρμοσμένη λύση PCB που ανταποκρίνεται στις απαιτήσεις σας και υπερβαίνει τις προσδοκίες σας.Επικοινωνήστε μαζί μας για να μάθετε περισσότερα σχετικά με τις εξατομικευμένες λύσεις μας για άκαμπτα PCB 2 επιπέδων και απολαύστε το υψηλότερο επίπεδο απόδοσης και αξιοπιστίας.
