Λεπτομέρειες:
|
Υψηλό φως: | Μάσκα συγκόλλησης PCB Blog,PTFE Υλικό γυαλιού RF PCB,50 Mil RF PCB |
---|

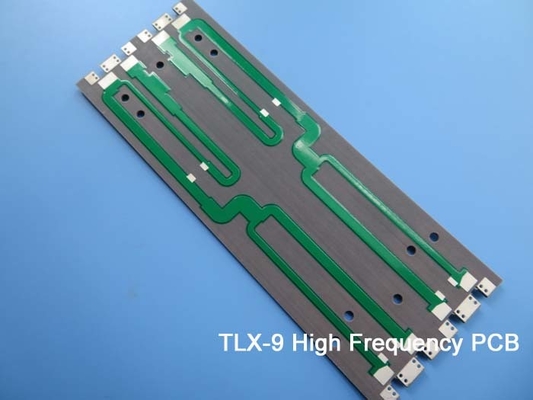

Ας δούμε την τελευταία μας αποστολή TLX-9 PCB.Ένα προσαρμοσμένο άκαμπτο PCB 2 στρωμάτων έχει παρασχεθεί για να καλύψει τις μοναδικές απαιτήσεις των πελατών μας, χρησιμοποιώντας υλικό TLX-9 PTFE Glass και μια διαδικασία χωρίς μόλυβδο για βέλτιστη απόδοση και αξιοπιστία.Το εύρος θερμοκρασίας από -40℃ έως +85℃ μέσα στο οποίο μπορεί να λειτουργήσει το PCB μας το καθιστά ιδανικό για χρήση σε σκληρά περιβάλλοντα.
Εξαιρετική ακεραιότητα και απόδοση σήματος παρέχονται από το stackup, το οποίο αποτελείται από τελειωμένο χαλκό 35um, διηλεκτρικό TLX-9 50 mil (1,27mm) και τελικό χαλκό 35um.Οι διαστάσεις της σανίδας είναι 95mm x 87mm, με ελάχιστο ίχνος/χώρος 6/6 mils και ελάχιστο μέγεθος οπής 0,5mm.Το PCB μας δεν έχει τυφλά ή θαμμένα στόμια, και το τελικό πάχος της σανίδας 1,35 mm είναι εξασφαλισμένο.
Το τελικό βάρος Cu είναι 1 oz (1,4 mils) όλα τα στρώματα και το πάχος επιμετάλλωσης είναι 1 mil.Αυτό το PCB χρησιμοποιεί φινίρισμα επιφάνειας Hot Air Soldering Level (HASL), με λευκή επάνω μεταξοτυπία και πράσινη επάνω μάσκα συγκόλλησης.Και το PCB δεν έχει κάτω μεταξοκόλληση ή μάσκα συγκόλλησης κάτω, ούτε μεταξοτυπία στα μαξιλαράκια συγκόλλησης.Χρησιμοποιείται 100% ηλεκτρική δοκιμή για να εξασφαλιστεί η υψηλότερη ποιότητα.
Για αυτό το PCB, που πληροί το πρότυπο IPC-Class-2, περιλαμβάνει 68 εξαρτήματα, 110 συνολικά μαξιλαράκια, 81 μαξιλαράκια με τρύπες, 29 επάνω επιθέματα SMT, 0 κάτω επιθέματα SMT, 112 vias και 14 δίχτυα.Παρέχονται έργα τέχνης Gerber RS-274-X και οι υπηρεσίες μας είναι διαθέσιμες σε όλο τον κόσμο.
Στο Bicheng PCB, προσφέρονται εξατομικευμένες λύσεις PCB για να καλύψουν τις μοναδικές ανάγκες των πελατών μας και η ομάδα ειδικών μας θα συνεργαστεί στενά μαζί σας για να κατανοήσει τις απαιτήσεις σας.Το υλικό TLX-9 PTFE Glass που χρησιμοποιείται διασφαλίζει ότι το PCB μας μπορεί να λειτουργεί σε ακραίες θερμοκρασίες και σκληρά περιβάλλοντα, καθιστώντας το ιδανικό για χρήση στην αεροδιαστημική, τις τηλεπικοινωνίες και τις στρατιωτικές βιομηχανίες.
Η στοίβαξη PCB παρέχει εξαιρετική ακεραιότητα και απόδοση σήματος, διασφαλίζοντας αξιόπιστη και αποτελεσματική λειτουργικότητα του προϊόντος σας.Η χρήση φινιρίσματος επιφάνειας Hot Air Soldering Level (HASL) κάνει το PCB μας εύκολο στη χρήση και τη συγκόλληση, κατάλληλο τόσο για έμπειρους όσο και για αρχάριους χρήστες.
Το PCB αποδεικνύει την ποιότητα και την αξιοπιστία των προϊόντων μας, με μια ηλεκτρική δοκιμή 100% που χρησιμοποιείται για να διασφαλιστεί ότι κάθε PCB πληροί τα υψηλά μας πρότυπα πριν την αποστολή στους πελάτες μας.
Στην Bicheng PCB, η δέσμευση για παροχή εξατομικευμένων λύσεων PCB υψηλής ποιότητας που ανταποκρίνονται στις συγκεκριμένες ανάγκες των πελατών μας αποτελεί κορυφαία προτεραιότητα.Εμπιστευτείτε μας για να σας παρέχουμε μια λύση PCB που ανταποκρίνεται στις απαιτήσεις σας και υπερβαίνει τις προσδοκίες σας.Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα σχετικά με τις εξατομικευμένες λύσεις μας για άκαμπτο PCB 2 επιπέδων και απολαύστε το υψηλότερο επίπεδο απόδοσης και αξιοπιστίας.
Ιδιοκτησία | Μέθοδος ελέγχου | Μονάδες | αξία | Μονάδες | αξία |
Διηλεκτρική σταθερά @ 10 GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
Συντελεστής διάχυσης @ 10 GHz | IPC-TM 650 2.5.5.5 | 0,0019 | 0,0019 | ||
Απορρόφηση υγρασίας | IPC-TM 650 2.6.2.1 | % | <0,02 | % | <0,02 |
Διηλεκτρική Βλάβη | IPC-TM 650 2.5.6 | kV | >60 | kV | >60 |
Αντίσταση όγκου | IPC-TM 650 2.5.17.1 | Mohm/cm | 10^7 | Mohm/cm | 10^7 |
Επιφανειακή αντίσταση | IPC-TM 650 2.5.17.1 | Μοχμ | 10^7 | Mohm/cm | 10^7 |
Αντίσταση τόξου | IPC-TM 650 2.5.1 | δευτερόλεπτα | >180 | δευτερόλεπτα | >180 |
Αντοχή κάμψης κατά μήκος | IPC-TM 650 2.4.4 | λίβρες/σε. | >23.000 | N/mm2 | >159 |
Δύναμη κάμψης σταυρωτά | IPC-TM 650 2.4.4 | λίβρες/σε. | >19.000 | N/mm2 | >131 |
Αντοχή φλοιού (1 ουγκιά χαλκού) | IPC-TM 650 2.4.8 | λίβρες/γραμμικό σε. | 12 | N/mm | 2.1 |
Θερμική αγωγιμότητα | ASTM F 433 | W/m/K | 0,19 | W/m/K | 0,19 |
xy CTE | ASTM D 3386 (TMA) | ppm/°C | 9-12 | ppm/°C | 9-12 |
z CTE | ASTM D 3386 (TMA) | ppm/°C | 130-145 | ppm/°C | 130-145 |
Αξιολόγηση ευφλεκτότητας UL-94 | UL-94 | V-0 | V-0 |
