Λεπτομέρειες:
|
Υψηλό φως: | 1Πίνακες κυκλωμάτων PCB 0,6 mm,Πίνακες κυκλωμάτων PCB από PTFE |
---|

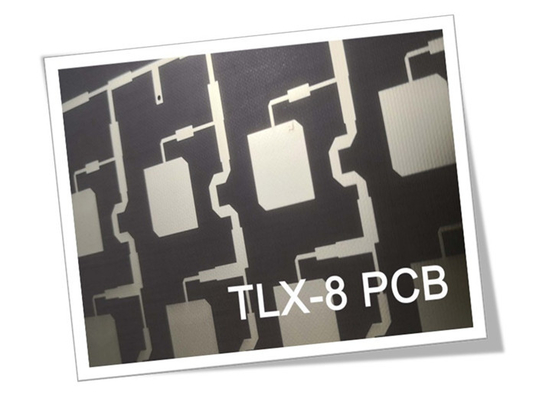

Εισάγοντας το πρόσφατα προμηθευμένο 2 στρώματα άκαμπτο PCB, μπορεί να καλύψει τις ηλεκτρικές ανάγκες και να κατασκευαστεί με υλικά υψηλής ποιότητας για βέλτιστη απόδοση.
Κατασκευασμένο από γυαλί TLX-8 PTFE και επεξεργασμένο με μέθοδο χωρίς μόλυβδο, το PCB αυτό είναι κατασκευασμένο για να αντέχει σε ευρύ φάσμα θερμοκρασιών, από -40 °C έως +85 °C,διασφάλιση της αξιόπιστης λειτουργίας σε διάφορα περιβάλλοντα.
Η συσσώρευση αυτού του PCB περιλαμβάνει τελικά στρώματα χαλκού 35um τόσο στην κορυφή όσο και στο κάτω μέρος, με ένα διηλεκτρικό TLX-8 πάχους 60 mil (1.524 mm) στη μέση.Οι διαστάσεις της πλακέτας είναι 137 mm x 70 mm για 1PCS, με ανοχή +/- 0,15 mm.
Με ελάχιστο ίχνος / χώρο 8/7 mils και ελάχιστο μέγεθος τρύπας 0,4 mm, αυτό το PCB είναι κατασκευασμένο για να παρέχει υψηλή πυκνότητα και ακριβείς δυνατότητες δρομολόγησης.Δεν έχει τυφλή ή θαμμένη οδό., εξασφαλίζοντας μια απλή και αποτελεσματική διαδικασία συναρμολόγησης.
Το πάχος της τελικής πλάκας είναι 1,6 mm, με ένα τελικό βάρος χαλκού 1,4 mils σε όλα τα στρώματα και πάχος επικάλυψης 1 mil.Η επιφάνεια του PCB χρησιμοποιεί επίπεδο ζεστού αέρα (HASL), παρέχοντας μια αξιόπιστη και οικονομικά αποδοτική λύση.
Αυτό το PCB δεν διαθέτει επάνω ή κάτω μεταξοειδή οθόνη ή μάσκα συγκόλλησης, χωρίς μεταξοειδή οθόνη σε πακέτα συγκόλλησης, καθιστώντας το ιδανική επιλογή για όσους προτιμούν ένα απλό και μινιμαλιστικό σχεδιασμό.Η 100% ηλεκτρική δοκιμή που χρησιμοποιείται εξασφαλίζει την ποιότητα και την αξιοπιστία κάθε PCB.
Με 77 εξαρτήματα και 123 συνολικά pads, συμπεριλαμβανομένων 92 pads through-hole και 31 pads SMT top, αυτό το PCB προσφέρει αρκετό χώρο για τα εξαρτήματά σας και ένα υψηλό επίπεδο ευελιξίας στο σχεδιασμό σας.Περιλαμβάνει επίσης 112 διαδρόμους και 12 δίχτυα, παρέχοντας μια ολοκληρωμένη και αξιόπιστη λύση για τις ηλεκτρικές σας ανάγκες.
Αυτό το PCB χρησιμοποιεί το Gerber RS-274-X ως το είδος του έργου τέχνης που παρέχεται και είναι κατασκευασμένο σύμφωνα με το πρότυπο IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας και συνεπή κατασκευή.παρέχοντάς σας μια αξιόπιστη και προσιτή λύση για τις ανάγκες σας PCB.
Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία | Μονάδα | Αξία |
DK @10 GHz | IPC-650 2.5.5.3 | 2.55 | 2.55 | ||
Df @1,9 GHz | IPC-650 2.5.5.5.1 | 0.0012 | 0.0012 | ||
Df @10 GHz | IPC-650 2.5.5.5.1 | 0.0017 | 0.0017 | ||
Ηλεκτρική διάσπαση | IPC-650 2.5.6 | kV | > 45 | kV | > 45 |
Απορρόφηση υγρασίας | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Δυνατότητα κάμψης (MD) | ΑΣTM D 709 | σπι | 28,900 | Α/χμ2 | |
Δυνατότητα κάμψης (CD) | ΑΣTM D 709 | σπι | 20,600 | Α/χμ2 | |
Δυνατότητα τράβηξης (MD) | ΑΣTM D 902 | σπι | 35,600 | Α/χμ2 | |
Δυνατότητα τράβηξης (CD) | ΑΣTM D 902 | σπι | 27,500 | Α/χμ2 | |
Επεκτάσεις κατά το διάλειμμα (MD) | ΑΣTM D 902 | % | 3.94 | % | 3.94 |
Αμήκρυνση στο Break (CD) | ΑΣTM D 902 | % | 3.92 | % | 3.92 |
Μοντέλο Γιάνγκ (MD) | ΑΣTM D 902 | kpsi | 980 | Α/χμ2 | |
Το μοντέλο του Γιάνγκ (CD) | ΑΣTM D 902 | kpsi | 1,200 | Α/χμ2 | |
Μοντέλο Γιάνγκ (MD) | ΑΣTM D 3039 | kpsi | 1,630 | Α/χμ2 | |
Αναλογία Poisson | ΑΣTM D 3039 | 0.135 | Α/χμ | ||
Δυνατότητα απολέπισης ((1 oz.ed) | IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.) | Ιβ/γραμμική ίντσα | 15 | Α/χμ | |
Δυνατότητα αποτρίχωσης ((1 oz.RTF) | IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.) | Ιβ/γραμμική ίντσα | 17 | Α/χμ | |
Δυνατότητα απολέπισης ((1⁄2 oz.ed) | IPC-650 2.4.8.3 ((Αυξημένη θερμοκρασία.) | Ιβ/γραμμική ίντσα | 14 | Α/χμ | |
Δυνατότητα απολέπισης ((1⁄2 oz.ed) | IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.) | Ιβ/γραμμική ίντσα | 11 | Α/χμ | |
Δυνατότητα αποτρίχωσης ((1 ουγγ. τυλιγμένα) | IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.) | Ιβ/γραμμική ίντσα | 13 | Α/χμ | 2.1 |
Θερμική αγωγιμότητα | Αρμόδια για την κατασκευή των ειδών αυτών: | Δ/Μ*Κ | 0.19 | Δ/Μ*Κ | 0.19 |
Διαμετρική σταθερότητα (MD) | IPC-650 2.4.39 δευτερόλεπτα.5.5 ((Μετά το ψήσιμο.) | χιλιοστά. | 0.06 | mm/M | |
Διαμετρική Σταθερότητα (CD) | IPC-650 2.4.39 δευτερόλεπτα.5.4 ((Μετά το ψήσιμο.) | χιλιοστά. | 0.08 | mm/M | |
Διαμετρική σταθερότητα (MD) | IPC-650 2.4.39 δευτερόλεπτα.5.5 ((Θερμική πίεση.) | χιλιοστά. | 0.09 | mm/M | |
Διαμετρική Σταθερότητα (CD) | IPC-650 2.4.39 δευτερόλεπτα.5.5 ((Θερμική πίεση.) | χιλιοστά. | 0.1 | mm/M | |
Αντίσταση επιφάνειας | IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Αυξημένη θερμοκρασία.) | Μωμ. | 6.605 x 108 | Μωμ. | 6.605 x 108 |
Αντίσταση επιφάνειας | IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Κατάσταση υγρασίας.) | Μωμ. | 3.550 x 106 | Μωμ. | 3.550 x 106 |
Αντίσταση όγκου | IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Αυξημένη θερμοκρασία.) | Mohm/cm | 1.110 x 1010 | Mohm/cm | 1.110 x 1010 |
Αντίσταση όγκου | IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Κατάσταση υγρασίας.) | Mohm/cm | 1.046 x 1010 | Mohm/cm | 1.046 x 1010 |
ΚΤΕ ((άξονας Χ)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 21 | ppm/°C | 21 |
ΚΤΕ (άξονας Y) (άξονας 25-260)°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 23 | ppm/°C | 23 |
Ο άξονας CTE(Z) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 215 | ppm/°C | 215 |
Πυκνότητα ((Ειδική βαρύτητα) | ΑΣTM D 792 | g/cm3 | 2.25 | g/cm3 | 2.25 |
Τd(2% απώλεια βάρους) | IPC-650 2.4.24.6 ((TGA) | °C | 535 | °C | |
Τd(5% απώλεια βάρους) | IPC-650 2.4.24.6 ((TGA) | °C | 553 | °C | |
Αξιολόγηση εύφλεκτης ικανότητας | UL-94 | V-0 | V-0 |
Γιατί το γυαλί TLX-8 PTFE είναι το ιδανικό υλικό για PCB υψηλής συχνότητας και υψηλής θερμοκρασίας
Οι πλακέτες εκτυπωμένων κυκλωμάτων (PCB) αποτελούν βασικά στοιχεία στη σύγχρονη τεχνολογία και η επιλογή του κατάλληλου υλικού γι' αυτές είναι ζωτικής σημασίας.Ένα υλικό που έχει κερδίσει δημοτικότητα τα τελευταία χρόνια είναι το TLX-8 PTFE GlassΣε αυτό το άρθρο, θα διερευνήσουμε τις ιδιότητες, τα οφέλη και τις εφαρμογές του TLX-8 PTFE Glass στα PCB.
Το TLX-8 PTFE Glass είναι υλικό PCB που αποτελείται από πολυτετραφθοροαιθυλένιο (PTFE) και υφασμένο γυαλί.Έχει αρκετές μοναδικές ιδιότητες που το καθιστούν εξαιρετική επιλογή για PCB υψηλής συχνότητας και υψηλών επιδόσεωνΓια παράδειγμα, διαθέτει χαμηλή διηλεκτρική σταθερά 2,55 στα 10 GHz, η οποία ελαχιστοποιεί την απώλεια σήματος και βελτιώνει την διάδοση του σήματος.καθιστώντας το σταθερό σε υγρό περιβάλλονΕπιπλέον, το γυαλί TLX-8 PTFE έχει ανώτερες μηχανικές ιδιότητες, συμπεριλαμβανομένης της υψηλής ελαστικής και ελαστικής αντοχής, χαμηλού συντελεστή θερμικής διαστολής (CTE), υψηλής αντοχής στην απολέπιση,και θερμική αγωγιμότηταΕπίσης, έχει βαθμό εύφλεκτης ικανότητας V-0.
Η χρήση του γυαλιού TLX-8 PTFE σε PCB προσφέρει αρκετά πλεονεκτήματα. Πρώτον, παρέχει βέλτιστη θερμική διαχείριση λόγω της χαμηλής CTE και της υψηλής θερμικής αγωγιμότητας.Αυτό το καθιστά ιδανική επιλογή για εφαρμογές υψηλών θερμοκρασιώνΔεύτερον, έχει υψηλή πυκνότητα και ακριβείς δυνατότητες δρομολόγησης, επιτρέποντας πιο σύνθετα και συμπαγή σχέδια PCB.το καθιστά μια οικονομικά αποδοτική λύσηΤέλος, το TLX-8 PTFE Glass έχει υψηλή αντοχή σε χημικά και διαλύτες, εξασφαλίζοντας την αντοχή και τη μακροζωία του PCB.
Σε σύγκριση με άλλα υλικά PCB όπως τα FR-4 ή Rogers, το γυαλί TLX-8 PTFE έχει αρκετά πλεονεκτήματα.Η χαμηλή διηλεκτρική σταθερά του και η ελάχιστη απορρόφηση υγρασίας το καθιστούν εξαιρετική επιλογή για εφαρμογές υψηλής συχνότηταςΕπιπλέον, έχει ανώτερες μηχανικές ιδιότητες, με υψηλότερη κάμψη και αντοχή στη τέντωση από το FR-4 ή το Rogers.που το καθιστά πιο κατάλληλο για εφαρμογές υψηλής θερμοκρασίας.
Το TLX-8 PTFE Glass έχει ένα ευρύ φάσμα εφαρμογών σε βιομηχανίες που απαιτούν PCB υψηλής συχνότητας και υψηλών επιδόσεων.ιατροτεχνολογικά προϊόνταΗ διαδικασία κατασκευής των γυάλινων PCB TLX-8 PTFE είναι παρόμοια με εκείνη των άλλων PCB,αλλά απαιτούνται ειδικές τεχνικές χειρισμού και επεξεργασίας λόγω των μοναδικών ιδιοτήτων του υλικού.
Για να διασφαλιστεί η απόδοση και η αξιοπιστία των PCB γυαλιού TLX-8 PTFE, υποβάλλονται σε αυστηρές δοκιμές και έλεγχο ποιότητας.Δυνατότητα κάμψης και ελαστικότηταςΗ αντοχή της φλούδας και η βαθμολογία φλεγμονώδους ικανότητας δοκιμάζονται επίσης για να εξασφαλιστεί η ασφάλεια και η αντοχή.
Τα PCB γυαλιού TLX-8 PTFE γίνονται όλο και πιο δημοφιλή στην αγορά λόγω της ανώτερης απόδοσης και αξιοπιστίας τους.Είναι διαθέσιμα παγκοσμίως και μπορούν να προσαρμοστούν για να ανταποκριθούν σε συγκεκριμένες απαιτήσεις σχεδιασμούΤα PCB γυαλιού TLX-8 PTFE είναι επίσης οικονομικά αποδοτικά σε σύγκριση με άλλα υλικά PCB υψηλής απόδοσης, καθιστώντας τα μια ελκυστική επιλογή για τους κατασκευαστές.
Συνοπτικά, το γυαλί TLX-8 PTFE είναι υλικό PCB υψηλών επιδόσεων που προσφέρει αρκετά πλεονεκτήματα έναντι άλλων υλικών.Οι μοναδικές του ιδιότητες το καθιστούν ιδανικό για εφαρμογές υψηλής συχνότητας και υψηλής θερμοκρασίας, όπου η ακεραιότητα του σήματος και η βέλτιστη θερμική διαχείριση είναι κρίσιμες.και TLX-8 PTFE γυαλί είναι έτοιμο να είναι ένας βασικός παίκτης στο μέλλον των PCBΜε την ανώτερη απόδοσή του και την αξιοπιστία του, το TLX-8 PTFE Glass είναι ένα υλικό που αξίζει να εξετάσετε για το επόμενο έργο PCB σας.
