Λεπτομέρειες:
|
Υψηλό φως: | Το PTFE Glass PCB Blog,Ματ RF PCB,4 στρώμα RF PCB |
---|
Παρουσιάζουμε το νέο μας PCB, μια πρωτοποριακή λύση που συνδυάζει εξαιρετική απόδοση και αξιοπιστία.Κατασκευασμένα με ακρίβεια, χρησιμοποιώντας υλικά υψηλής ποιότητας και προηγμένες διαδικασίες κατασκευήςΑς ερευνήσουμε τα βασικά χαρακτηριστικά αυτού του αξιοσημείωτου προϊόντος:
1Πίνακας 2

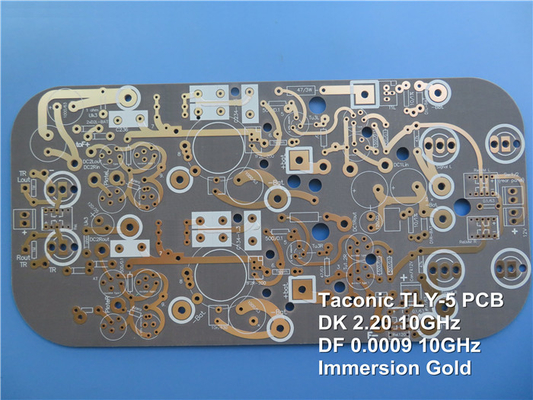

- Κατασκευασμένο με Taconic TLY-5 PTFE γυαλί DK 2.2, εξασφαλίζοντας ανώτερη ηλεκτρική απόδοση και αντοχή.
- Η διαδικασία χωρίς μόλυβδο ενισχύει την φιλικότητα προς το περιβάλλον.
- Σχεδιασμένο για να λειτουργεί απρόσκοπτα σε ευρύ εύρος θερμοκρασιών, από -40°C έως +85°C, καθιστώντας το κατάλληλο για διάφορα περιβάλλοντα.
2Συγκέντρωση:
- Αυτό το 4 στρώματα άκαμπτο PCB διαθέτει ένα βελτιστοποιημένο σχεδιασμό στοιβάσεων για βελτιωμένη ακεραιότητα και απόδοση σήματος.
- Αποτελείται από εναλλασσόμενα στρώματα τελικού χαλκού (35um), διηλεκτρικού TLY-5 (20 mil), FastRise-28 Prepreg (0,1 mm) και τελικού χαλκού (35um), παρέχοντας ισχυρή ηλεκτρική αγωγιμότητα και μόνωση.
3Λεπτομέρειες κατασκευής:
- Οι διαστάσεις της πλακέτας είναι 157 mm x 112 mm (2PCS), με υψηλό επίπεδο ακρίβειας +/- 0,15 mm.
- Ελάχιστο Trace/Space: 9/9 mils, επιτρέποντας ακριβή δρομολόγηση και υψηλής πυκνότητας σχεδιασμούς.
- Ελάχιστο μέγεθος τρύπας: 0,4 mm, διευκολύνοντας την επιλογή ευέλικτων εξαρτημάτων.
- Ενσωματώνει τυφλούς διαδρόμους L1-L2, βελτιστοποιώντας τη συνδεσιμότητα και την ευελιξία του σχεδιασμού.
- Τελειωμένο πάχος της σανίδας: 1,2 mm, επιτυγχάνοντας ισορροπία μεταξύ αντοχής και ευελιξίας.
- Διαθέτει ένα βάρος χαλκού 1,4 χιλιοστών σε όλα τα στρώματα, εξασφαλίζοντας βέλτιστη ηλεκτρική αγωγιμότητα.
- Μέσω πάχους επικάλυψης: 1 ml, επιτρέποντας αξιόπιστη διασύνδεση μεταξύ των στρωμάτων.
- Επιφανειακή επιφάνεια: Χρυσή βύθιση, που παρέχει εξαιρετική συγκολλητικότητα και αντοχή στη διάβρωση.
- Πάνω από το Silkscreen με λευκό για σαφή επισήμανση και ταυτοποίηση των εξαρτημάτων.
- Χωρίς μεταξοπλέκτης, διατηρώντας μια καθαρή και επαγγελματική αισθητική.
- Μαύρη μάσκα συγκόλλησης από πάνω και από κάτω, προσφέροντας εξαιρετική προστασία για τα ίχνη των PCB και αποτρέποντας τη συγκόλληση.
- Χωρίς μεταξοειδές επίδεσμο στις συγκόλλητες, εξασφαλίζοντας ακριβή συγκόλληση και ελαχιστοποιώντας τα λάθη.
- Χρησιμοποιεί 100% ηλεκτρική δοκιμή για διασφάλιση ποιότητας και αξιοπιστία.
4- Στατιστικές PCB:
- Χρησιμοποιεί συνολικά 80 εξαρτήματα, επιτρέποντας ευέλικτα σχέδια κυκλωμάτων.
- Παρέχει συνολικά 97 pads, προσφέροντας άφθονες επιλογές συνδεσιμότητας.
- Περιλαμβάνει 59 Τροχιά Pads για ασφαλή και ανθεκτική τοποθέτηση των εξαρτημάτων.
- Διαθέτει 38 Top SMT Pads για επιφανειακά τοποθετημένα εξαρτήματα, διευρύνοντας τις δυνατότητες σχεδιασμού.
- Χωρίς κάτω SMT Pads, εξορθολογίζοντας τη διάταξη.
- Ενσωματώνει 47 οδούς για αποτελεσματική διαδρομή σήματος.
- Παρέχει 15 Δίκτυα, εξασφαλίζοντας αξιόπιστη διασύνδεση μεταξύ των στοιχείων.
5Τύπος προσφερόμενης εικόνας: Gerber RS-274-X, η βιομηχανική τυποποιημένη μορφή για την κατασκευή PCB.
6. Αποδεκτό Πρότυπο: Συμμορφώνεται με τα πρότυπα IPC-Class-2, εξασφαλίζοντας υψηλή ποιότητα και αξιοπιστία.
7Χώρος εξυπηρέτησης: Οι εξαιρετικές υπηρεσίες PCB μας είναι διαθέσιμες σε όλο τον κόσμο, εξασφαλίζοντας την προσβασιμότητα και την ευκολία.
Για τυχόν τεχνικές ερωτήσεις ή ερωτήσεις, παρακαλούμε να επικοινωνήσετε με την Ivy στο sales10@bichengpcb.com. Η ομάδα μας είναι αφοσιωμένη στην παροχή ολοκληρωμένης υποστήριξης και βοήθειας για τις ανάγκες PCB σας.
Υλικό PCB: | Ελαφριά υφαντική ίνες |
Ονομασία: | Επενδύσεις |
Διορθωτική σταθερά: | 2.2 |
Παράγοντας διάσπασης | 0.0009 10GHz |
Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 1 oz (35μm), 2 oz (70μm) |
Δάχος της επικαλυμμένης ύλης: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Επιφάνεια: | Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ. |
ΤΥ ΤΙΠΙΚΕΣ ΑΛΛΟΣ | |||||
Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία | Μονάδα | Αξία |
DK σε 10 GHz | IPC-650 2.5.5.5 | 2.2 | 2.2 | ||
Df σε 10 GHz | IPC-650 2.5.5.5 | 0.0009 | 0.0009 | ||
Απορρόφηση υγρασίας | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Ηλεκτρική διάσπαση | IPC-650 2.5.6 | kV | > 45 | kV | > 45 |
Δυνατότητα διηλεκτρικής | ΑΣTM D 149 | V/mil | 2,693 | V/mil | 106,023 |
Αντίσταση όγκου | IPC-650 2.5.17.1 ((μετά από αυξημένη θερμοκρασία.) | Mohms/cm | 1010 | Mohms/cm | 1010 |
Αντίσταση όγκου | IPC-650 2.5.17.1 ((μετά την υγρασία) | Mohms/cm | 1010 | Mohms/cm | 109 |
Αντίσταση επιφάνειας | IPC-650 2.5.17.1 ((μετά από αυξημένη θερμοκρασία.) | Μοχμς | 108 | Μοχμς | 108 |
Αντίσταση επιφάνειας | IPC-650 2.5.17.1 ((μετά την υγρασία) | Μοχμς | 108 | Μοχμς | 108 |
Δυνατότητα ευελιξίας (MD) | IPC-650 2.4.4 | σπι | 14,057 | Α/χμ2 | 96.91 |
Ελαστική δύναμη (CD) | IPC-650 2.4.4 | σπι | 12,955 | Α/χμ2 | 89.32 |
Δυνατότητα απολέπισης ((1⁄2 oz.ed χαλκό) | IPC-650 2.4.8 | Ιβ./ίντσες | 11 | Α/χμ | 1.96 |
Δυνατότητα αποτρίχωσης ((1 ουγκιές.CL1 χαλκό) | IPC-650 2.4.8 | Ιβ./ίντσες | 16 | Α/χμ | 2.86 |
Δυνατότητα απολέπισης ((1 ουγκιά..CV1 χαλκό) | IPC-650 2.4.8 | Ιβ./ίντσες | 17 | Α/χμ | 3.04 |
Δυνατότητα της φλούδας | IPC-650 2.4.8 (μετά από αυξημένη θερμοκρασία) | Ιβ./ίντσες | 13 | Α/χμ | 2.32 |
Μοντέλο Γιάνγκ (MD) | ΑΣTM D 3039/IPC-650 2.4.19 | σπι | 1.4 x 106 | Α/χμ2 | 9.65 x 103 |
Αναλογία Poisson (MD) | ΑΣTM D 3039/IPC-650 2.4.19 | 0.21 | 0.21 | ||
Θερμική αγωγιμότητα | ΑΣTM F 433 | Δ/Μ*Κ | 0.22 | Δ/Μ*Κ | 0.22 |
Διαμετρική Σταθερότητα (MD,10mil) | IPC-650 2.4.39 (μέσος όρος μετά το ψήσιμο και τη θερμική πίεση) | mils/inch | -Ούτε ένα.038 | -Ούτε ένα.038 | |
Διαμετρική σταθερότητα (CD,10mil) | IPC-650 2.4.39 (μέσος όρος μετά το ψήσιμο και τη θερμική πίεση) | mils/inch | -Ούτε ένα.031 | -Ούτε ένα.031 | |
Πυκνότητα ((Ειδική βαρύτητα) | ΑΣTM D 792 | g/cm3 | 2.19 | g/cm3 | 2.19 |
ΚΤΕ ((άξονας Χ)) ((25-260°C) | ΑΣTM D 3386 (TMA) | ppm/°C | 26 | ppm/°C | 26 |
ΚΤΕ (άξονας Y) (άξονας 25-260)°C) | ΑΣTM D 3386 (TMA) | ppm/°C | 15 | ppm/°C | 15 |
Ο άξονας CTE(Z) ((25-260°C) | ΑΣTM D 3386 (TMA) | ppm/°C | 217 | ppm/°C | 217 |
Εκπομπές αερίων από την NASA | 0.01 | 0.01 | |||
Η NASA εκλύει αέρια (% CVCM) | 0.01 | 0.01 | |||
Η NASA εκλύει αέρια. | 0.00 | 0.00 | |||
Αξιολόγηση εύφλεκτης ικανότητας UL-94 | UL-94 | V-0 | V-0 |
Οι λόγοι για την επιλογή του TLY-5
Αποκάλυψη των δυναμικών επιδόσεων του TLY-5
Το TLY-5 αναδεικνύεται ως ένα ισχυρό σύστημα, με μια εξαιρετική τιμή DK 2,2 στα 10 GHz.Επιπλέον, η εξαιρετικά χαμηλή τιμή Df του 0,0009 στα 10 GHz εγγυάται την άψογη πιστότητα του σήματος, καθιστώντας το την βασική επιλογή για εφαρμογές υψηλής συχνότητας.
Αλάνθαστες ηλεκτρικές ιδιότητες για αδιαμφισβήτητη ακεραιότητα σήματος
Το TLY-5 αποτελεί πρότυπο αδιαμφισβήτητων ηλεκτρικών ιδιοτήτων, εξοπλισμένο με μια διηλεκτρική τάση διακοπής που υπερβαίνει τα 45 kV και διηλεκτρική αντοχή 106.023 V/mil.Αυτές οι ιδιότητες ενισχύουν τις δυνατότητες μόνωσης και παρέχουν σταθερή προστασία από ηλεκτρική βλάβηΕπιπλέον, ο μεγάλος όγκος και η αντίσταση της επιφάνειας του 1010 Mohms/cm εξασφαλίζουν εξαιρετική ηλεκτρική αγωγιμότητα, ενώ ταυτόχρονα ελαχιστοποιούν τα ρεύματα διαρροής.
Αξεπέραστη Αξιόπιστη Υπηρεσία σε Διαφορετικά Περιβάλλοντα
Με ένα μικρό ποσοστό απορρόφησης υγρασίας μόλις 0,02%, το TLY-5 παρουσιάζει την ανθεκτικότητά του έναντι περιβαλλοντικών παραγόντων, ιδιαίτερα της υγρασίας.που παρουσιάζουν ελάχιστη μεταβολή -00,038 mils/inch στην κατεύθυνση MD και -0,031 mils/inch στην κατεύθυνση CD, εγγυάται αμετάβλητη απόδοση ακόμη και κάτω από την πίεση θερμικής πίεσης.
Ενισχυμένη Ανθεκτικότητα για Διαρκή Απόδοση
Το TLY-5 διαθέτει ενισχυμένη αντοχή, όπως φαίνεται από την ελαστική αντοχή του 14.057 psi προς την κατεύθυνση MD και 12.955 psi προς την κατεύθυνση CD.Αυτή η εξαιρετική μηχανική αντοχή επιτρέπει στο TLY-5 να αντέχει στην κάμψη και την κάμψη με απαράμιλλη αντοχήΟι τιμές αντοχής της φλούδας της διασφαλίζουν σταθερή προσκόλληση, ακόμη και όταν συναντά διαφορετικά βάρη χαλκού, εξασφαλίζοντας έτσι μακροχρόνια απόδοση στις ηλεκτρονικές σας προσπάθειες.
Συμμόρφωση με αυστηρά βιομηχανικά πρότυπα: συμμόρφωση IPC-Τάξη 2
Το TLY-5 στέκεται ψηλά, ικανοποιώντας τις αυστηρές απαιτήσεις που περιγράφονται από τα πρότυπα IPC-Class 2. Η συμμόρφωσή του με αυτά τα αυστηρά βιομηχανικά πρότυπα διασφαλίζει αδιαμφισβήτητη ποιότητα και αξιοπιστία.Το TLY-5 έχει σχεδιαστεί για να ξεπεράσει τις απαιτήσεις των διαφόρων βιομηχανιών., παρέχοντάς σας ασύγκριτη εμπιστοσύνη στα έργα σας.
