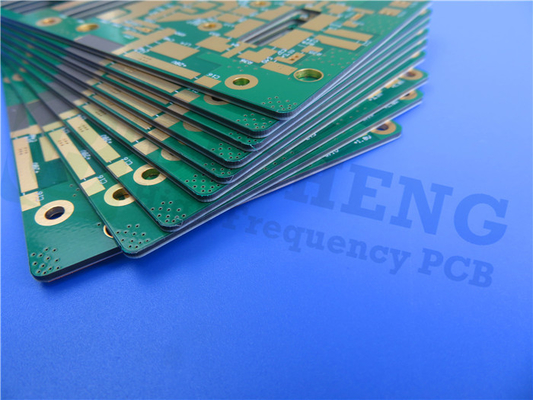

Είμαστε στην ευχάριστη θέση να σας παρουσιάσουμε την τελευταία μας αποστολή PCB, μελετητικά κατασκευασμένη για να ανταποκριθεί στις τεχνολογικές σας απαιτήσεις.,Εξερευνήστε τα αξιοσημείωτα χαρακτηριστικά και τις προδιαγραφές:
1Πίνακας 2
- Απαράμιλλη ποιότητα: κατασκευασμένο από το Rogers RT/duroid 5880, ένα κορυφαίο υαλοπλαστικό υλικό PTFE ενισχυμένο με μικροϊνών γυαλιού, που εξασφαλίζει άριστη απόδοση.
- Ανώτερες διηλεκτρικές ιδιότητες: Η διαδικασία DK 2.2 σε 10 GHz/23°C διευκολύνει την αποτελεσματική μετάδοση σήματος, εξασφαλίζοντας απρόσκοπτη συνδεσιμότητα.
- Μικρή απώλεια σήματος: Με συντελεστή διάσπασης 0,0009 σε 10 GHz/23°C, βιώνεται ελάχιστη παρεμβολή και βέλτιστη ακεραιότητα σήματος.
- Εξαιρετική αντοχή: Αντιστέκεται σε θερμοκρασίες άνω των 500°C (Td > 500°C), το PCB αυτό είναι κατασκευασμένο για να αντέχει σε απαιτητικά περιβάλλοντα.
- Πολυδιάστατη εμβέλεια λειτουργίας: Σχεδιασμένη να λειτουργεί άψογα μεταξύ -40°C και +85°C, παρέχοντας προσαρμοστικότητα σε διάφορες συνθήκες.
2- Απερίπτωτη κατασκευή:
- Σθεναρό Ίδρυμα: Το διπλάσιο άκαμπτο σχέδιο εξασφαλίζει δομική ακεραιότητα για βέλτιστες επιδόσεις και μακροζωία.
- Δάχος στρώματος χαλκού: Απολαμβάνετε πάχους 35 μm τόσο στο στρώμα χαλκού 1 όσο και στο στρώμα χαλκού 2, επιτρέποντας αποτελεσματική ηλεκτρική αγωγιμότητα.
3Λεπτομέρειες:
- Συμπίεση των διαστάσεων: Το PCB μετρά 41,56 mm x 43,19 mm, με ανοχή +/- 0,15 mm, προσφέροντας μια συμπαγή αλλά αξιόπιστη λύση για τις εφαρμογές σας.
- Ακριβείς ηλεκτρικές συνδέσεις: Επιτυγχάνεται ακριβής διαδρομή/διαστημικές απαιτήσεις με ελάχιστο 4/6 mils, εξασφαλίζοντας ακριβή δρομολόγηση σήματος.
- Προσαρμοστικότητα των εξαρτημάτων: Χρησιμοποιεί εξαρτήματα με ελάχιστο μέγεθος τρύπας 0,4 mm, επιτρέποντας ευελιξία στην επιλογή των εξαρτημάτων.
- Αξιόπιστες συνδέσεις μέσω: Χρησιμοποιεί 79 οδούς για ισχυρές ηλεκτρικές συνδέσεις και αποτελεσματική δρομολόγηση σήματος.
- Ανώτερη επιφάνεια: Το πάχος 20 μm μέσω της επιφάνειας εγγυάται εξαιρετική αγωγιμότητα και αντοχή.
- Βέλτιστο φινίρισμα επιφάνειας: Απολαύστε τα πλεονεκτήματα της επιφάνειας από χρυσό βύθισης, παρέχοντας βέλτιστη αγωγιμότητα και αντοχή στη διάβρωση.
- Ορθολογισμένος σχεδιασμός: χωρίς επάνω ή κάτω μεταξοειδές, με επίκεντρο τη λειτουργικότητα και την απλότητα.
- Ενισχυμένη προστασία: Διαθέτει πράσινη μάσκα συγκόλλησης στην επάνω πλευρά και καμία μάσκα συγκόλλησης στην κάτω πλευρά, προστατεύοντας τα εξαρτήματα από εξωτερικά στοιχεία.
- αυστηρή διασφάλιση ποιότητας: κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας την αξιοπιστία και την απόδοση.
4- Στατιστικές PCB:
- Ευελιξία των εξαρτημάτων: Το PCB μπορεί να φιλοξενήσει έως και 51 εξαρτήματα, προσφέροντας μεγάλη ευελιξία για τις ανάγκες σχεδιασμού κυκλωμάτων.
- Αδιάλειπτη ολοκλήρωση: να επωφεληθούν από τα 88 pads, συμπεριλαμβανομένων των 63 pads through-hole και των 25 pads top surface mount technology (SMT), για την απλή ολοκλήρωση των εξαρτημάτων και την αποτελεσματική συναρμολόγηση.
- Αποτελεσματική μετάδοση σήματος: υποστηρίζει 3 δίκτυα, εξασφαλίζοντας ομαλή και αξιόπιστη ροή σήματος.
5Φόρμα σχεδίου: Το παρεχόμενο σχέδιο είναι συμβατό με τη μορφή Gerber RS-274-X, εξασφαλίζοντας την απρόσκοπτη ενσωμάτωση με τις τυποποιημένες διαδικασίες κατασκευής PCB.
6. Συμμόρφωση με τα πρότυπα της βιομηχανίας: Αυτό το PCB συμμορφώνεται με την IPC-Class-2, ανταποκρινόμενο σε αυστηρά πρότυπα ποιότητας και αξιοπιστίας.
7Παγκόσμια Διαθεσιμότητα: Τα PCB μας είναι εύκολα διαθέσιμα σε όλο τον κόσμο, επιτρέποντας στους πελάτες από όλες τις γωνίες του πλανήτη να έχουν πρόσβαση στα εξαιρετικά προϊόντα μας.
Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω βοήθεια, μην διστάσετε να επικοινωνήσετε με την Ivy στο sales10@bichengpcb.com.Η αφοσιωμένη ομάδα μας δεσμεύεται να παρέχει εξαιρετική υποστήριξη και να διασφαλίσει την απόλυτη ικανοποίηση σας με τα προϊόντα μας..
Η διηλεκτρική σταθερά,εΔιαδικασία | 2.20 2.20±0.02 ειδικότητα. |
Z | Α/Χ | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Η διηλεκτρική σταθερά,εΣχεδιασμός | 2.2 | Z | Α/Χ | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0004 0.0009 |
Z | Α/Χ | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Θερμικός συντελεστής ε | -125 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 | |
Αντίσταση όγκου | 2 x 107 | Z | Μωμ cm | C/96/35/90 | ΑΣTM D 257 | |
Αντίσταση επιφάνειας | 3 x 107 | Z | Μωμ. | C/96/35/90 | ΑΣTM D 257 | |
Ειδική θερμότητα | 0.96(0.23) | Α/Χ | j/g/k (cal/g/c) |
Α/Χ | Υπολογισμός | |
Μοντέλο τράβηξης | Δοκιμή σε 23°C | Δοκιμή σε θερμοκρασία 100 °C | Α/Χ | MPa ((kpsi) | Α | ΑΣTM D 638 |
1070(156) | 450 ((65) | X | ||||
860(125) | 380 ((55) | Y | ||||
Τελειώδης Άγχος | 29(4.2) | 20(2.9) | X | |||
27(3.9) | 18(2.6) | Y | ||||
Τελική Τάση | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
Συμπίεση | 710(103) | 500(73) | X | MPa ((kpsi) | Α | ΑΣTM D 695 |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z | ||||
Τελειώδης Άγχος | 27(3.9) | 22(3.2) | X | |||
29 ((5.3) | 21(3.1) | Y | ||||
52(7.5) | 43(6.3) | Z | ||||
Τελική Τάση | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z | ||||
Απορρόφηση υγρασίας | 0.02 | Α/Χ | % | 0.62" ((1.6mm) D48/50 | ΑΣTM D 570 | |
Θερμική αγωγιμότητα | 0.2 | Z | W/m/k | 80°C | ΑΣTM C 518 | |
Συντελεστής θερμικής διαστολής | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
Td | 500 | Α/Χ | °C TGA | Α/Χ | ΑΣTM D 3850 | |
Σφιχτότητα | 2.2 | Α/Χ | gm/cm3 | Α/Χ | ΑΣTM D 792 | |
Σκουπίλα χαλκού | 31.2(5.5) | Α/Χ | Πλ ((Ν/μμ) | 1oz ((35mm) φύλλο EDC μετά την πλωτή συγκόλληση |
IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | Α/Χ | Α/Χ | Α/Χ | UL 94 | |
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | Α/Χ | Α/Χ | Α/Χ | Α/Χ |
RT/duroid 5880: Ολοκληρωμένη επισκόπηση των ιδιοτήτων και των εφαρμογών των PCB υψηλής συχνότητας
Ας δούμε λεπτομέρειες σχετικά με τις ιδιότητες και τα χαρακτηριστικά αυτού του προηγμένου υλικού που χρησιμοποιείται σε πλακέτες εκτυπωμένων κυκλωμάτων (PCB).02)Ο συντελεστής διάσπασης (tan δ) κυμαίνεται από 0,0004 έως 0.0009, που δείχνει την ικανότητά του να διαλύει ηλεκτρική ενέργεια ως θερμότητα.
Με θερμικό συντελεστή ε -125 ppm/°C, το RT/duroid 5880 παρουσιάζει μείωση της διηλεκτρικής σταθεράς καθώς η θερμοκρασία αυξάνεται στο εύρος -50°C έως 150°C.Επίσης, επιδεικνύει υψηλό όγκο και αντίσταση επιφάνειας., μεγέθους 2 x 10^7 Mohm cm και 3 x 10^7 Mohm αντίστοιχα, εξασφαλίζοντας αποτελεσματική μόνωση και αποτρέποντας διαρροές ηλεκτρικού φορτίου.
Το RT/duroid 5880 έχει ειδική θερμότητα 0,96 j/g/k (0,23 cal/g/c), που αντιπροσωπεύει την ποσότητα θερμότητας που απαιτείται για την αύξηση της θερμοκρασίας του.Το μέτρο τράβηξης σε 23 °C είναι 1070 MPa (156 kpsi) προς την κατεύθυνση X και 450 MPa (65 kpsi) προς την κατεύθυνση YΟι τιμές του συντελεστή συμπίεσης είναι 710 MPa (103 kpsi) στις κατευθύνσεις X και Y και 940 MPa (136 kpsi) στην κατεύθυνση Z.
Οι τελικές τιμές έντασης κυμαίνονται από 18 έως 29 MPa (2,6 έως 4,2 kpsi) στις κατευθύνσεις X και Y και η τελική πίεση κυμαίνεται από 4,9% έως 7,2%.02%, εξασφαλίζοντας ελάχιστη απορρόφηση νερού ακόμη και σε υγρές συνθήκες.
Με θερμική αγωγιμότητα 0,2 W/m/k σε θερμοκρασία 80 °C, διεξάγει αποτελεσματικά τη θερμότητα.και 237 ppm/°C (Z) στο εύρος θερμοκρασίας 0-100°C, που δείχνει την επέκτασή του ή τη συρρίκνωσή του με τις αλλαγές της θερμοκρασίας.
Άλλες αξιοσημείωτες ιδιότητες περιλαμβάνουν θερμοκρασία αποσύνθεσης (Td) 500 °C, πυκνότητα 2,2 gm/cm3, αντοχή της φλοιάς χαλκού 31,2 pli (5,5 N/mm) και βαθμολογία εύφλεκτης ικανότητας V-0 σύμφωνα με το UL 94.RT αλκοολούχα προϊόντα.
Αυτές οι προδιαγραφές καθιστούν το RT/duroid 5880 ιδανική επιλογή για εφαρμογές PCB υψηλής συχνότητας, όπου οι χαμηλές απώλειες, η εξαιρετική ηλεκτρική μόνωση και η μηχανική σταθερότητα είναι κρίσιμοι παράγοντες.
