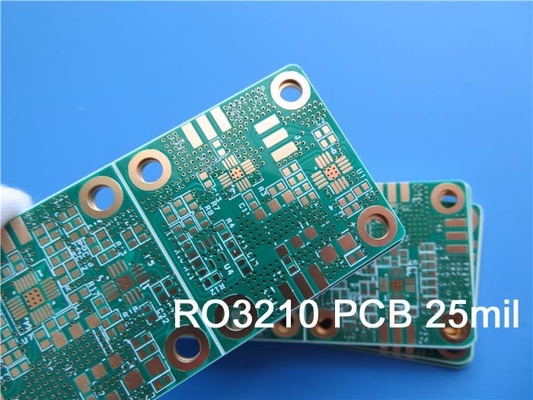

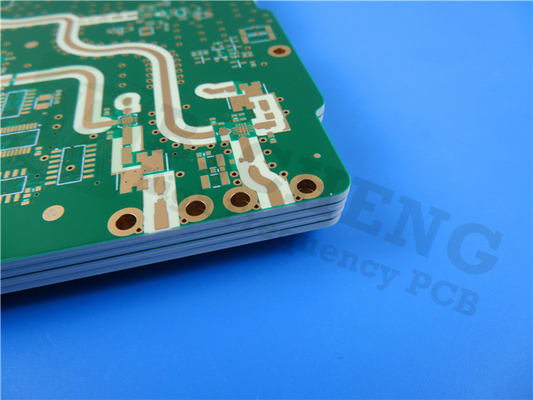

Βυθισμένο χρυσό προσαρμοσμένο PCB 2L RO3210 25mil

Παρουσιάζουμε το νέο μας PCB, μια πρωτοποριακή λύση που συνδυάζει ανώτερα υλικά, σχολαστική κατασκευή και εξαιρετική απόδοση.Αυτό το PCB προορίζεται να ανταποκριθεί στις απαιτήσεις των σύγχρονων ηλεκτρονικών, προσφέροντας αξιοπιστία, ακρίβεια και ευελιξία για ένα ευρύ φάσμα εφαρμογών.

Ο πυρήνας αυτού του PCB είναι το υλικό RO3210 Rogers, ένα κεραμικό γεμάτο PTFE ενισχυμένο με υφασμένη ίνες γυαλιού.Ακόμη και σε δύσκολα περιβάλλονταΜε τιμή DK 10,2 στα 10 GHz/23°C και χαμηλό συντελεστή διάσπασης 0,0027 στην ίδια συχνότητα, το PCB αυτό εγγυάται εξαιρετική ακεραιότητα σήματος και αποτελεσματική μετάδοση ισχύος.

Για να αντέχει σε ακραίες θερμοκρασίες, το PCB διαθέτει υψηλή θερμοκρασία αποσύνθεσης (Td) άνω των 500 °C, εξασφαλίζοντας τη δομική ακεραιότητα και τις επιδόσεις του ακόμη και υπό σκληρές συνθήκες.Λειτουργούν άψογα σε θερμοκρασία από -40 °C έως +85 °C, αυτό το PCB είναι κατάλληλο για διάφορες βιομηχανίες και εφαρμογές.

Η στοιβάδα αυτού του PCB αποτελείται από δύο στρώματα, παρέχοντας μια συμπαγή και αποτελεσματική λύση σχεδιασμού.διασφάλιση βέλτιστης ηλεκτρικής απόδοσης και μηχανικής σταθερότηταςΤο πάχος της τελικής σανίδας είναι 0,76 mm, επιτυγχάνοντας μια ισορροπία μεταξύ αντοχής και ευελιξίας.

Η ακρίβεια είναι μια βασική πτυχή της κατασκευής αυτού του PCB.Αυτό το PCB φιλοξενεί περίπλοκα σχέδια κυκλωμάτων και επιτρέπει την τοποθέτηση συστατικών υψηλής πυκνότηταςΗ απουσία τυφλών οδών απλοποιεί τη διαδικασία παραγωγής και εξασφαλίζει οικονομική απόδοση.

Η επιφάνεια του PCB είναι χρυσός βύθισης, παρέχοντας μια αξιόπιστη και ανθεκτική στη διάβρωση επίστρωση που προάγει την εξαιρετική συγκόλληση.προσφέροντας ένα οπτικά ελκυστικό και προστατευτικό στρώμαΕπιπλέον, τόσο τα πάνω όσο και τα κάτω μεταξοειδή παραλείπονται για μια καθαρή και ελάχιστη αισθητική.

Για να εξασφαλιστεί η υψηλότερη ποιότητα και λειτουργικότητα, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή.Αυτή η αυστηρή διαδικασία δοκιμών εγγυάται ότι το PCB πληροί αυστηρά πρότυπα και λειτουργεί άψογα σε πραγματικές εφαρμογές.

Με εντυπωσιακό αριθμό στοιχείων 122, αυτό το PCB παρέχει άφθονο χώρο για διάφορα ηλεκτρονικά στοιχεία.και 12 κάτω πλακέτες SMTΗ παρουσία 212 οδών και 9 καλά καθορισμένων δικτύων διευκολύνει την αποτελεσματική δρομολόγηση σήματος και επιτρέπει απρόσκοπτες συνδέσεις.

Η σχεδίαση PCB παρέχεται σε μορφή Gerber RS-274-X, ένα ευρέως αποδεκτό βιομηχανικό πρότυπο που εξασφαλίζει τη συμβατότητα με το μεγαλύτερο μέρος του λογισμικού σχεδιασμού και των διαδικασιών παραγωγής.Το PCB συμμορφώνεται με το πρότυπο IPC-Class-2, που εγγυάται το υψηλότερο επίπεδο ποιότητας και αξιοπιστίας.

Για τυχόν τεχνικές ερωτήσεις ή ερωτήσεις, παρακαλούμε επικοινωνήστε με την Ivy στο sales10@bichengpcb.comΗ αφοσιωμένη ομάδα μας είναι έτοιμη να παρέχει εξαιρετική υποστήριξη και καθοδήγηση, εξασφαλίζοντας την απρόσκοπτη ενσωμάτωση της προηγμένης τεχνολογίας PCB στα έργα σας.

RO3210: Πλήρης επισκόπηση των βασικών ιδιοτήτων του

Το RO3210 είναι ένα προηγμένο και υψηλής απόδοσης υλικό που χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες για τις εξαιρετικές ηλεκτρικές και θερμικές του ιδιότητες.Αυτό το άρθρο παρέχει μια εμπεριστατωμένη ανάλυση των βασικών χαρακτηριστικών του RO3210., όπως περιγράφεται στο δελτίο δεδομένων.

Διορθωτικές μονάδες:
Η διηλεκτρική σταθερά του RO3210 ποικίλλει ανάλογα με τη διαδικασία κατασκευής, με τιμή 10,2 ± 0,5 για τη μέτρηση με βάση τη διαδικασία σε 10 GHz και 23 °C, σύμφωνα με το IPC-TM-650 2.5.5Η μέτρηση βάσει σχεδιασμού παρέχει μια διηλεκτρική σταθερά 10,8 εντός της περιοχής συχνοτήτων 8 GHz έως 40 GHz, που προσδιορίζεται με τη μέθοδο διαφορετικού μήκους φάσης.

Παράγοντας διάσπασης (tan δ):
Το RO3210 παρουσιάζει χαμηλό συντελεστή διάσπασης, με τιμή 0,0027 σε 10 GHz και 23 °C, σύμφωνα με το IPC-TM-650 2.5.5.5Αυτό το χαρακτηριστικό δείχνει ότι το υλικό ελαχιστοποιεί την απώλεια ενέργειας κατά τη μετάδοση σήματος, καθιστώντας το κατάλληλο για εφαρμογές υψηλής συχνότητας.

Θερμικός συντελεστής εr:
Ο θερμικός συντελεστής της διηλεκτρικής σταθεράς είναι -459 ppm/°C για το RO3210 στα 10 GHz σε εύρος θερμοκρασιών από 0 °C έως 100 °C, σύμφωνα με το IPC-TM-650 2.5.5.5Η ιδιότητα αυτή υπογραμμίζει τη σταθερότητα και την αξιοπιστία του υλικού σε διάφορα περιβάλλοντα θερμοκρασίας.

Διαμετρική σταθερότητα:
Το RO3210 παρουσιάζει εξαιρετική σταθερότητα διαστάσεων, με τιμή 0,8 mm/m τόσο στις κατευθύνσεις X όσο και Y υπό συνθήκες COND A, όπως ορίζεται από την ASTM D257.Αυτό το χαρακτηριστικό εξασφαλίζει ότι το υλικό διατηρεί το σχήμα και το μέγεθός του σε διαφορετικές συνθήκες λειτουργίας, συμβάλλοντας στην ακριβή κατασκευή και την αξιόπιστη απόδοση.

Ηλεκτρικές ιδιότητες:
- Αντίσταση όγκου: Το RO3210 παρουσιάζει υψηλή αντίσταση όγκου 10^3 MΩ·cm υπό συνθήκες COND A, σύμφωνα με το IPC 2.5.17.1Η ιδιότητα αυτή δείχνει τις εξαιρετικές μονωτικές του ικανότητες, καθιστώντας το κατάλληλο για εφαρμογές που απαιτούν ηλεκτρική μόνωση.
- Αντίσταση επιφάνειας: Με αντίσταση επιφάνειας 10^3 MΩ υπό συνθήκες COND A, όπως ορίζεται από το IPC 2.5.17.1, το RO3210 προσφέρει αποτελεσματική μόνωση της επιφάνειας.

Μηχανικές ιδιότητες:
- Μοντέλος τράβηξης: το RO3210 έχει μοντέλο τράβηξης 579 kpsi (MD) και 517 kpsi (CMD) στους 23 °C, σύμφωνα με την ASTM D638.συμβάλλοντας στην αντοχή του σε απαιτητικές εφαρμογές.
- Απορρόφηση νερού: Το RO3210 παρουσιάζει ελάχιστη απορρόφηση νερού, με τιμή κάτω από 0,1% υπό συνθήκες D24/23, σύμφωνα με το IPC-TM-650 2.6.2.1Αυτό το χαρακτηριστικό εξασφαλίζει τη σταθερότητα και την αξιοπιστία του υλικού όταν εκτίθεται σε υγρό περιβάλλον.

Θερμικές ιδιότητες:
- ειδική θερμότητα: το RO3210 έχει ειδική θερμική ικανότητα 0,79 J/g/K, υπολογιζόμενη με βάση τη σύνθεσή του.καθώς βοηθά στον προσδιορισμό της ικανότητας του υλικού να αποθηκεύει και να απελευθερώνει θερμότητα.
- Θερμική αγωγιμότητα: Με θερμική αγωγιμότητα 0,81 W/m/K στους 80 °C, όπως ορίζεται από την ASTM C518, το RO3210 παρουσιάζει καλά χαρακτηριστικά μεταφοράς θερμότητας,που το καθιστά κατάλληλο για εφαρμογές που απαιτούν αποτελεσματική διάχυση της θερμότητας.

Συντελεστής θερμικής διαστολής:
Το RO3210 έχει συντελεστή θερμικής διαστολής (CTE) 13 ppm/°C προς την κατεύθυνση X και 34 ppm/°C προς τις κατεύθυνσεις Y και Z σε θερμοκρασία 23°C/50% RH, σύμφωνα με το IPC-TM-650 2.4.4.1Η ιδιότητα αυτή υποδηλώνει την ικανότητα του υλικού να αντέχει τον θερμικό κύκλο χωρίς σημαντικές διαμετρικές αλλαγές.

Άλλες ιδιότητες:
- Td: Το RO3210 έχει θερμοκρασία αποσύνθεσης (Td) 500°C, όπως καθορίζεται με δοκιμή TGA σύμφωνα με την ASTM D3850.Αυτό το χαρακτηριστικό σημαίνει τη θερμική σταθερότητα του υλικού και την αντοχή του σε υψηλές θερμοκρασίες.


- Πυκνότητα: Η πυκνότητα του RO3210 είναι 3,0 gm/cm3, που παρέχει ένδειξη της μάζας του ανά μονάδα όγκου.


- Δυνατότητα αποτρίχωσης χαλκού: Το RO3210 παρουσιάζει αντοχή αποτρίχωσης χαλκού 11,0 pli όταν δοκιμάζεται με 1 ουγκιά EDC μετά από πλωτή συγκόλληση, σύμφωνα με το IPC-TM-2.4.8Η ιδιότητα αυτή αποδεικνύεται από την ισχυρή προσκόλλησή της σε υποστρώματα χαλκού σε ηλεκτρονικές εφαρμογές.


- Πυρκαγιά: Η RO3210 έχει ταξινομηθεί ως V-0 σύμφωνα με το πρότυπο πυρκαγιάς UL 94, γεγονός που υποδεικνύει τις εξαιρετικές πυρκαγιάς της.
- Συμφωνία με διαδικασίες χωρίς μόλυβδο: Το RO3210 είναι συμβατό με διαδικασίες χωρίς μόλυβδο, καθιστώντας το φιλικό προς το περιβάλλον και συμβατό με τους σύγχρονους κανονισμούς κατασκευής.

Συμπερασματικά, το RO3210 είναι ένα πολύπλευρο υλικό με εξαιρετικές ηλεκτρικές, θερμικές και μηχανικές ιδιότητες.Η υψηλή διηλεκτρική σταθερά και σταθερότητα το καθιστούν ιδανικό για εφαρμογές υψηλής συχνότητας.Επιπλέον, η εξαιρετική διαμετρική σταθερότητά του, οι ιδιότητες ηλεκτρικής μόνωσης και η ισχυρή προσκόλληση σε υποστρώματα χαλκού συμβάλλουν στην αξιοπιστία του σε διάφορες βιομηχανίες.Με τη θερμική του σταθερότηταΤο RO3210 είναι μια αξιόπιστη επιλογή για εφαρμογές που απαιτούν εξαιρετική θερμική διαχείριση.η συμβατότητα του με διαδικασίες χωρίς μόλυβδο εξασφαλίζει την περιβαλλοντική συμμόρφωσηΣυνολικά, οι εξαιρετικές ιδιότητες του RO3210 το καθιστούν προτιμώμενο υλικό στον τομέα της προηγμένης ηλεκτρονικής και άλλων βιομηχανιών που απαιτούν υλικά υψηλών επιδόσεων.
