| Υψηλό φως: | Πίνακας PCB RF με καταδύσεις χρυσού κυκλώματος,Πίνακας PCB υψηλής συχνότητας 60mil,Πίνακας κυκλωμάτων PCB υψηλής συχνότητας |
||
|---|---|---|---|

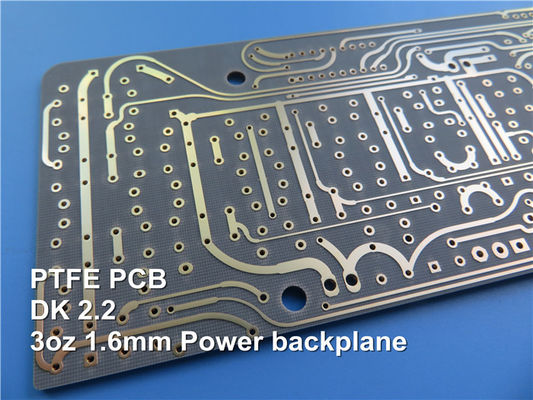

Παρουσιάζουμε το πρόσφατο μας ραδιοφωνικό PCB, ειδικά σχεδιασμένο για εφαρμογές υψηλής συχνότητας και κατασκευασμένο χρησιμοποιώντας το προηγμένο υλικό F4BM220.Αυτή η πρωτοποριακή κυκλική πλακέτα συνδυάζει ρητίνη πολυτετραφθοροαιθυλενίουΜε τις εξαιρετικές ηλεκτρικές του επιδόσεις, η συσκευή είναι ικανή να μειώσει την θερμοκρασία της.το F4BM220 RF PCB προσφέρει ευρύτερο φάσμα διαλεκτρικής σταθεράςΤο F4B είναι ένα εξαιρετικό υποκατάστατο παρόμοιων ξένων προϊόντων.
Εργασμένο με μεταλλικό φύλλο ED που περιστρέφεται προς τα εμπρός για επικάλυψη, το F4BM220 RF PCB είναι ειδικά σχεδιασμένο για εφαρμογές που δεν απαιτούν δείκτες PIM (Passive Intermodulation),διασφάλιση βέλτιστης απόδοσης για τα συστήματα ραδιοσυχνοτήτων.
Τα στρώματα της σειράς F4BM220 χρησιμοποιούν ακριβή ρύθμιση της διηλεκτρικής σταθεράς με τροποποίηση της αναλογίας μεταξύ πολυτετραφθοροαιθυλενίου και υαλοπλαστικού υφάσματος.Αυτή η τεχνική όχι μόνο επιτυγχάνει χαμηλή απώλεια, αλλά επίσης βελτιώνει τη σταθερότητα των διαστάσεων του υλικούΚαθώς η διηλεκτρική σταθερά αυξάνεται, αυξάνεται και η αναλογία της γυάλινης ινών, με αποτέλεσμα βελτιωμένη σταθερότητα διαστάσεων, χαμηλότερο συντελεστή θερμικής διαστολής,καλύτερη απόδοση στις διακυμάνσεις θερμοκρασίας, και αυξημένη διαλεκτρική απώλεια.
Ενημερωτικό δελτίο PTFE
| Ονομασία | Προϋπόθεση δοκιμής | Μονάδα | Αξία | |||
| Σφιχτότητα | Κανονική κατάσταση | g/cm3 | 2.1 ∙2.35 | |||
| Απορρόφηση υγρασίας | Βουτήξτε το στο αποσταγμένο νερό σε θερμοκρασία 20±2°C για 24 ώρες | % | ≤0.02 | |||
| Θερμοκρασία λειτουργίας | Θάλαμος υψηλής και χαμηλής θερμοκρασίας | °C | -50°C+260°C | |||
| Θερμική αγωγιμότητα | W/m/k | 0.8 | ||||
| ΚΤΕ (τυπική) | 0°C (εr:2.1~2.3) | ppm/°C | 25 (x) | |||
| 34 ((y) | ||||||
| 252 ((z) | ||||||
| ΚΤΕ (τυπική) | 0°C (εr:2.3~2.9) | ppm/°C | 14 (x) | |||
| 21 ((y) | ||||||
| 173(z) | ||||||
| ΚΤΕ (τυπική) | 0°C (εr:20,9 έως 3,5) | ppm/°C | 12 (x) | |||
| 15 (y) | ||||||
| 95 ((z) | ||||||
| Παράγοντας συρρίκνωσης | 2 ώρες σε βραστό νερό | % | 0.0002 | |||
| Αντίσταση επιφάνειας | 500V συνεχής | Κανονική κατάσταση | M·Ω | ≥ 1 × 104 | ||
| Συνεχή υγρασία και θερμοκρασία | ≥ 1 × 103 | |||||
| Αντίσταση όγκου | Κανονική κατάσταση | MΩ.cm | ≥ 1 × 106 | |||
| Συνεχή υγρασία και θερμοκρασία | ≥ 1 × 105 | |||||
| Αντίσταση καρφίτσας | 500V συνεχής | Κανονική κατάσταση | MΩ | ≥ 1 × 105 | ||
| Συνεχή υγρασία και θερμοκρασία | ≥ 1 × 103 | |||||
| Δυνατότητα διηλεκτρικής επιφάνειας | Κανονική κατάσταση | d=1mm(Kv/mm) | ≥1.2 | |||
| Συνεχή υγρασία και θερμοκρασία | ≥1.1 | |||||
| Διορθωτική σταθερά | 10GHz | ερ | 2.20,2.55,2.65,3.0,3.5 (± 2%) | |||
| Παράγοντας διάσπασης | 10GHz | tgδ | 2.2 | ≤ 7 × 10- 4 | ||
| 2.55~2.65 | ≤ 1 × 10-3 | |||||
| 3.0~3.5 | ≤ 1,5 × 10-3 | |||||
Βασικά χαρακτηριστικά:
- Δηλεκτρική σταθερά 2,2 με σφιχτή ανοχή 0,04 στα 10 GHz/23°C.
- Υπερ-χαμηλή απώλεια αγγίγματος 0,001 στα 10 GHz.
- συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς (TCDk) -142 ppm/°C.
- Ποσοστό απορρόφησης υγρασίας 0,08%.
- συντελεστής θερμικής διαστολής (CTE) στον άξονα X 25 ppm/°C, στον άξονα Y 34 ppm/°C και στον άξονα Z 240 ppm/°C.
Βασικά οφέλη:
- Υψηλή ακεραιότητα σήματος λόγω της χαμηλής απώλειας.
- Διαφορετικές επιλογές μεγέθους και εξοικονόμηση κόστους.
- Εξαιρετική αντοχή στην ακτινοβολία και χαμηλή εξάτμιση.
- Έτοιμος για εμπορική, μαζική παραγωγή, και προσφέρει υψηλή απόδοση κόστους.
Προδιαγραφές PCB:
Αυτό το RF PCB είναι ένα σκληρό PCB 2 στρωμάτων με την ακόλουθη συσσώρευση:
- Τάξη χαλκού 1: 35 μm
- F4BM220: 1,524 χιλιοστά (60 εκατοστά)
- Τάξη χαλκού 2: 35 μm
| Υλικό PCB: | ΠΤΦΕ επικαλυμμένο με γυάλινες ίνες |
| Κωδικός: | F4BM-1/2 (οικογενειακή σειρά) |
| Διορθωτική σταθερά: | 2.2, 2.55, 2.65, |
| 3.0 και 3.5 | |
| Αριθμός στρωμάτων: | 1 στρώμα, 2 στρώματα και πολυστρώματα |
| Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm), 3oz (105 μm) |
| Μονάδα διαμόρφωσης: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm,3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: | Χάλκινο χαλκό, HASL, ENIG, Ασημένιο, OSP, κλπ. |
Για να ανταποκριθεί στις απαιτήσεις των εφαρμογών ραδιοσυχνοτήτων, αυτό το PCB έχει διάμετρο πλακέτας 392 mm x 256 mm (1 κομμάτι) με ανοχή +/- 0,15 mm.Υποστηρίζει ένα ελάχιστο ίχνος / χώρο 7/6 mils και ένα ελάχιστο μέγεθος τρύπας 0Αυτό το PCB έχει πάχος τελικής πλακέτας 1,6 mm και βάρος χαλκού 2 oz (2,8 mils) για τα εξωτερικά στρώματα.Διαθέτει επιφανειακό χρυσαφένιο φινίρισμα βύθισης και δεν περιλαμβάνει επάνω ή κάτω μεταξοειδή ή μάσκα συγκόλλησηςΓια να διασφαλιστεί η ποιότητα, κάθε PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή.
Εφαρμογές:
Αυτό το PCB έχει σχεδιαστεί ειδικά για εφαρμογές υψηλής συχνότητας, καθιστώντας το ιδανικό για διάφορα συστήματα RF, συμπεριλαμβανομένων των μικροκυμάτων, του ραντάρ και των δορυφορικών επικοινωνιών.Είναι κατάλληλο για χρήση σε μετατροπείς φάσης, παθητικά εξαρτήματα, διαχωριστές ισχύος, ζεύγη, συνδυαστές, δίκτυα τροφοδοσίας, κεραίες φάσης και κεραίες σταθμού βάσης.
Απολαύστε εξαιρετικές ηλεκτρικές επιδόσεις και αξιοπιστία με το F4BM220 RF PCB.και βελτιωμένη σταθερότητα το κάνουν την τέλεια επιλογή για απαιτητικές εφαρμογές RF σε ένα ευρύ φάσμα βιομηχανιών.
