0,508mm F4BTD350S PCB 2-στρώσεων PCB υψηλής θερμικής αγωγιμότητας

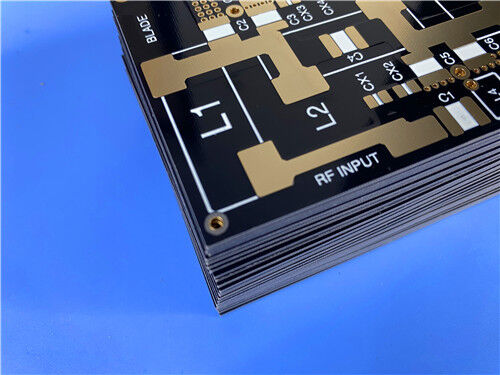

Αυτό το 2 στρώματα F4BTD350S άκαμπτο PCB υψηλής συχνότητας είναι μια επόμενη γενιά υψηλής ισχύος πλακέτας κυκλωμάτων RF που έχει σχεδιαστεί για χαμηλές απώλειες εισαγωγής και υψηλή εκπομπή θερμότητας σενάρια.Κατασκευασμένο με καινοτόμο F4BTD350S υψηλής θερμικής αγωγιμότητας κεραμικό γεμάτο υποστρώμα PTFE και τυπική 1 oz εξωτερικά στρώματα χαλκούΤο ελαφρύ αυτό άκαμπτο PCB διαθέτει ένα λεπτό πάχος 0,6mm και αξιόπιστη επιφάνεια χρυσού βύθισης.και εξαιρετικά σταθερές θερμικές επιδόσεις διαστολής, αυτό το PCB ξεχωρίζει σε εξοπλισμό υψηλής ισχύος RF, ενισχυτές ισχύος και βιομηχανικά συστήματα θέρμανσης.

Τι είναι το F4BTD350S; Προηγμένη εισαγωγή υποστρώματος

Το F4BTD350S είναι ένα υψηλής ποιότητας υποστρώμα PTFE υψηλής συχνότητας ενισχυμένο με ύφασμα από υαλοπλαστική υψηλών επιδόσεων και εμπλουτισμένο με τεράστια κεραμικά γεμιστικά υψηλής θερμικής αγωγιμότητας.Ειδικά σχεδιασμένα για υψηλής ισχύος, υψηλής θερμοκρασίας και μακράς διάρκειας περιβάλλοντα λειτουργίας, αυτό το υλικό νέας γενιάς εξισορροπεί τέλεια την εξαιρετικά χαμηλή απώλεια σήματος και την ανώτερη ικανότητα διάσπασης θερμότητας,επίλυση κοινών προβλημάτων υπερθέρμανσης και εξασθένισης του σήματος των παραδοσιακών υποστρωμάτων υψηλής συχνότητας.

Με εγγενείς βασικές παραμέτρους Dk 3.5, Df 0,0016 @ 10GHz, και θερμική αγωγιμότητα 1,25W/MK, το F4BTD350S αυξάνει σημαντικά την ανοχή της ισχύος μικροκυμάτων και επεκτείνει τη διάρκεια ζωής των ηλεκτρονικών συσκευών.Η εξαιρετική θερμική σταθερότητα του επιτρέπει συνεχή και αξιόπιστη λειτουργία σε συνθήκες υψηλών θερμοκρασιών, μειώνοντας ταυτόχρονα το κόστος συντήρησης του εξοπλισμούΕπιπλέον, το υλικό διαθέτει χαμηλούς συντελεστές θερμικής διαστολής, εξαιρετική σταθερότητα διαστάσεων και υψηλή αντοχή στην ηλεκτρική μόνωση, βελτιώνοντας σημαντικά την κατασκευαστικότητα των PCB,αξιοπιστία διάτρησηςΥποστηρίζει την αλληλεπικάλυψη πολυεπίπεδων PCB, την επεξεργασία πλατφόρμας, την κατασκευή πυκνών οπών και την παραγωγή λεπτών κυκλωμάτων,παρέχοντας εξαιρετική ολοκληρωμένη επεξεργασιμότητα.

Βασικά χαρακτηριστικά απόδοσης του F4BTD350S

Το F4BTD350S ενσωματώνει ηλεκτρικές επιδόσεις χαμηλής απώλειας, κορυφαία στη βιομηχανία θερμική αγωγιμότητα και εξαιρετικά σταθερές μηχανικές ιδιότητες.πλήρως ικανοποιούν τις αυστηρές απαιτήσεις των υψηλής ισχύος RF και βιομηχανικών εξοπλισμού υψηλής συχνότητας:

Σταθερή διηλεκτρική σταθερά (Dk): Διατηρεί ακριβή διηλεκτρική σταθερά 3,5 ± 0,07 σε 10 GHz,διασφάλιση υψηλής συνέπειας ελέγχου της παρεμπόδισης και ακριβούς μετάδοσης σήματος για σχεδιασμό κυκλωμάτων υψηλής συχνότητας

Υπερ-χαμηλός συντελεστής διάσπασης (Df): Διαθέτει αγγίκτη υπερ-χαμηλής απώλειας 0,0016 στα 10GHz, ελαχιστοποιώντας αποτελεσματικά την απώλεια εισαγωγής υψηλής συχνότητας και μεγιστοποιώντας την απόδοση μετάδοσης ισχύος

Τεχνολογία υψηλής θερμικής αγωγιμότητας:ταχύτατη διάχυση της θερμότητας που παράγεται από κυκλώματα ραδιοσυχνοτήτων υψηλής ισχύος για την αποφυγή υποβάθμισης των επιδόσεων που προκαλείται από υπερθέρμανση

Υπερ-χαμηλή ανιζοτροπική θερμική επέκταση: διαθέτει χαμηλές τιμές CTE 11 ppm/°C (άξονας Χ), 10 ppm/°C (άξονας Y) και 40 ppm/°C (άξονας Ζ) εντός των ορίων -55°C έως 288°C,αποτελεσματική πρόληψη της στρέβλωσης των πλακών και της διαρθρωτικής παραμόρφωσης υπό ακραίες θερμοκρασίες

Σταθερά χαρακτηριστικά θερμοκρασίας διαηλεκτρικού ρεύματος: επιτυγχάνει χαμηλό θερμικό συντελεστή Dk σε θερμοκρασία -45 ppm/°C (-55°C έως 150°C),διασφάλιση σταθερών ηλεκτρικών παραμέτρων χωρίς παρασυρση σε περιβάλλοντα μεταβλητής θερμοκρασίας

Υψηλή ηλεκτρική απόδοση ασφάλειας: παρέχεται με υψηλό δείκτη συγκριτικής παρακολούθησης (CTI) 600V, παρέχοντας εξαιρετική μόνωση και αντίσταση παρακολούθησης για μακροχρόνια λειτουργία υψηλής ισχύος

Χαμηλή ευαισθησία σε υγρασία: ελέγχει το ποσοστό απορρόφησης υγρασίας σε ≤ 0,05%, αποφεύγοντας τις διακυμάνσεις των ηλεκτρικών παραμέτρων που προκαλούνται από υγρές συνθήκες εργασίας

Υψηλή επιβράδυνση φλόγας: πληροί τα αυστηρά πρότυπα επιβράδυνσης φλόγας UL-94 V0, εξασφαλίζοντας ασφαλή και σταθερή λειτουργία για βιομηχανικό και ηλεκτρονικό εξοπλισμό υψηλής ισχύος

Βασικές προδιαγραφές κατασκευής PCB

Δύο στρώσεις F4BTD350S PCB Stack-up Structure

Στατιστικές PCB

Αποδεκτό μορφότυπο έργου ζωγραφικής:Αυτή η παγκόσμια βιομηχανική μορφή υποστηρίζει ακριβή τεχνική αξιολόγηση, εξατομικευμένη προσφορά τιμών,και εξορθολογισμένη παραγωγή ακριβείας, εξασφαλίζοντας αποτελεσματική και χωρίς σφάλματα τεχνική συνεργασία για όλα τα διεθνή έργα προσαρμογής PCB.

Πρότυπο ποιότητας παραγωγής:Όλα τα PCB υψηλής ισχύος υψηλής συχνότητας F4BTD350S κατασκευάζονται και ελέγχονται με αυστηρή συμμόρφωση με τις προδιαγραφές βιομηχανικής αξιοπιστίας IPC-Class-2.Οι αυστηρές τυποποιημένες ροές παραγωγής και ελέγχου ποιότητας εξασφαλίζουν ανώτερη ακρίβεια διαστάσεων και σταθερή ηλεκτρική και θερμική απόδοση σε όλες τις παρτίδες.

Παγκόσμια Υπηρεσία Εφοδιασμού:Παρέχουμε παγκόσμια εξατομικευμένη προσφορά PCB και διεθνείς λύσεις αποστολής.με πλήρεις υπηρεσίες ενός σταθμού, συμπεριλαμβανομένης της επαγγελματικής τεχνικής επαλήθευσης, κατασκευή ακριβείας, ολοκληρωμένη επιθεώρηση ποιότητας και παγκόσμια παράδοση logistics.

Τυπικά σενάρια εφαρμογής

Με εξαιρετικά χαμηλές διηλεκτρικές απώλειες, κορυφαία στη βιομηχανία θερμική αγωγιμότητα, υψηλή ανοχή ισχύος και εξαιρετική σταθερότητα σε υψηλές θερμοκρασίες,Τα διπλά PCB F4BTD350S χρησιμοποιούνται ευρέως σε εξοπλισμό υψηλής ισχύος RF και βιομηχανικού εξοπλισμού υψηλής συχνότητας:

Συστήματα ραδιοσυχνοτήτων υψηλής ισχύος: Εξοπλισμός επεξεργασίας σήματος ραδιοσυχνοτήτων υψηλής ισχύος που απαιτεί σταθερή λειτουργία μεγάλης διάρκειας

Ενότητες ενισχυτών ισχύος: ενισχυτές ισχύος υψηλής συχνότητας που παράγουν υψηλή θερμότητα και απαιτούν χαμηλή απώλεια σήματος

Αντενές υψηλής συχνότητας: Συστήματα αντενών βιομηχανικής και ραδιοσυχνοτήτων επικοινωνίας με υψηλές απαιτήσεις ισχύος

Εργαλεία βιομηχανικής θέρμανσης: Ειδικές συσκευές υψηλής συχνότητας βιομηχανικής θέρμανσης και θερμικής επεξεργασίας

Παθητικά συστατικά ραδιοσυχνοτήτων: Σύνδεσμοι υψηλής απόδοσης, φίλτρα και διαχωριστές ισχύος για συστήματα μικροκυμάτων υψηλής ισχύος
