Υλικό: | S1000-2M (FR-4), R-F777 (πολυμίδιο) | Μέγεθος PCB: | 112 mm x 54 mm = 1PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | Εσωτερικό στρώμα 18um, εξωτερικό στρώμα 35um | Τελεία επιφάνειας: | Χρυσός βύθισης |
Αριθμός στρωμάτων: | 6-στρώμα | Δάχος PCB: | 1 χιλ. |
Επισημαίνω: | 1 mm PCB άκαμπτης ευελιξίας,Πολλαπλά στρώματα σκληροπλέκτων PCB,Χρυσός βύθισης Σκληρό-ελαστικό PCB |

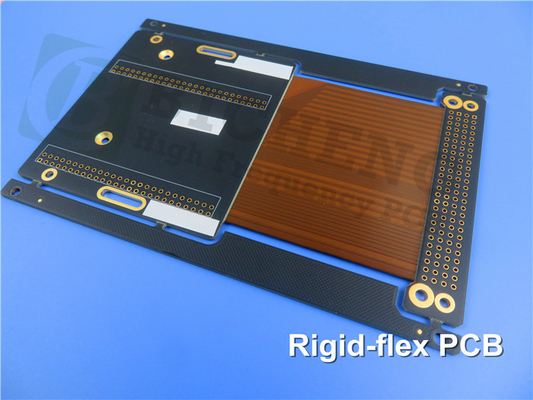

Αναζητήστε την τελευταία καινοτομία στην τεχνολογία PCB με το S1000-2M (FR-4) Rigid-Flex PCB.Αυτή η πρωτοποριακή πλακέτα συνδυάζει την αντοχή και τη σταθερότητα των άκαμπτων πλακών με την ευελιξία των ευέλικτων κυκλωμάτων, προσφέροντας απαράμιλλες δυνατότητες σχεδιασμού και βελτιωμένες επιδόσεις.Ας ερευνήσουμε τα αξιοσημείωτα χαρακτηριστικά και τα οφέλη που κάνουν το S1000-2M (FR-4) Rigid-Flex PCB την ιδανική επιλογή για το επόμενο έργο σας.
Ευέλικτο κύκλωμα επαναπροσδιορισμένο:
Ανώτερη διαδικασία κατασκευής:
Αυτό το S1000-2M (FR-4) Rigid-Flex PCB είναι σχολαστικά κατασκευασμένο χρησιμοποιώντας μια τεχνολογική διαδικασία κατασκευής.επιτρέποντας τη βέλτιστη απόδοση και αξιοπιστία.
Το ευέλικτο κύκλωμα κατασκευάζεται με χρήση ευέλικτου υποστρώματος, όπως πολυαιμίδιο, το οποίο εξασφαλίζει εξαιρετική ευελιξία και αντοχή.
Τα άκαμπτα πλαίσια, κατασκευασμένα από υλικά υψηλής ποιότητας FR-4, παρέχουν δομική υποστήριξη και στεγάζουν ηλεκτρονικά εξαρτήματα με ακρίβεια.
Συνεχή διασύνδεση:
Το εύκαμπτο τμήμα του κυκλώματος συνδέεται απρόσκοπτα με τις άκαμπτες πλάκες, επιτρέποντας την απρόσκοπτη διασύνδεση και την αποτελεσματική μετάδοση ηλεκτρικών σημάτων.
Οι διάφρακτες τρύπες που ενσωματώνονται στα άκαμπτα τμήματα διευκολύνουν αξιόπιστες ηλεκτρικές συνδέσεις, εξασφαλίζοντας βέλτιστες επιδόσεις και ακεραιότητα σήματος.
Σημαντικά χαρακτηριστικά:
S1000-2M (FR-4) Ιδιαιτερότητες άκαμπτης πλακέτας:
Το συμβατό FR-4 λαμινίτη χωρίς μόλυβδο εξασφαλίζει τη συμμόρφωση με τους περιβαλλοντικούς κανονισμούς.
Με Tg 180°C (DSC), το PCB παρουσιάζει αξιοσημείωτη αντοχή στη θερμότητα, καθιστώντας το κατάλληλο για απαιτητικές εφαρμογές.
Ο κατώτερος άξονας Z CTE (Συντελεστής Θερμικής Διεύρυνσης) ελαχιστοποιεί την πίεση στην σανίδα, ενισχύοντας τη μακροπρόθεσμη αξιοπιστία.
Η εξαιρετική αξιοπιστία της τρύπας και οι επιδόσεις anti-CAF (Conductive Anodic Filament) εξασφαλίζουν σταθερή και ανθεκτική λειτουργία.
Η χαμηλή απορρόφηση νερού και η εξαιρετική μηχανική επεξεργασιμότητα συμβάλλουν στην αντοχή και την ευκολία κατασκευής του PCB.
R-F777 (πολυμίδιο) χαρακτηριστικά ευέλικτου κυκλώματος:
Το εύκαμπτο τμήμα του κυκλώματος αποτελείται από υλικό υψηλής ποιότητας R-F777 (πολυμίδιο), γνωστό για τις εξαιρετικές του ιδιότητες.
Οι επιλογές πάχους πολυαιμιδίου που κυμαίνονται από 25μm έως 75μm καλύπτουν τις διαφορετικές απαιτήσεις σχεδιασμού.
Οι τύποι χαλκού με χαλκό ED και χαλκό RA, διαθέσιμα σε πάχους που κυμαίνονται από 12μm έως 35μm, προσφέρουν ευελιξία για διάφορες εφαρμογές.
Ένας συντελεστής θερμικής διαστολής (CTE) που κυμαίνεται από 18,5-19,7 ppm/K εξασφαλίζει σταθερότητα διαστάσεων σε διάφορες θερμοκρασίες.
Η υψηλή τιμή Tg των 350 °C και η αντίσταση συγκόλλησης των 280-350 °C καθιστούν το κυκλώμα flex αξιόπιστο σε ακραίες συνθήκες λειτουργίας.
Ο βαθμός εύφλεκτης ικανότητας UL 94V-0 εξασφαλίζει την ασφάλεια και τη συμμόρφωση με τα βιομηχανικά πρότυπα.
Υψηλότερη Συγκέντρωση και Κατασκευή:
6 στρώματα άκαμπτων και εύκαμπτων PCB:
Το S1000-2M (FR-4) Rigid-Flex PCB διαθέτει μια εξελιγμένη 6-στρωμμένη στοίβα, συνδυάζοντας τόσο άκαμπτα όσο και ευέλικτα στρώματα.
Τα στρώματα χαλκού κατάλληλου πάχους εξασφαλίζουν τη βέλτιστη αγωγιμότητα και ακεραιότητα του σήματος.
Το κενό αέρα στο τετραστρώδες εύκαμπτο τμήμα παρέχει ευελιξία, διατηρώντας παράλληλα τη δομική σταθερότητα.
Ο σχεδιασμός της στοίβασης είναι βελτιστοποιημένος για να ανταποκρίνεται στις απαιτήσεις των εφαρμογών υψηλών επιδόσεων.
Λεπτομέρειες κατασκευής:
Οι διαστάσεις των πλακών 112 mm x 54 mm προσφέρουν μια συμπαγή αλλά ευέλικτη λύση για διάφορα έργα.
Ένα ελάχιστο ίχνος / χώρος 5/5 mils επιτρέπει περίπλοκα κυκλώματα και ακριβή δρομολόγηση σήματος.
Το ελάχιστο μέγεθος τρύπας 0,50 mm επιτρέπει την απρόσκοπτη ενσωμάτωση των εξαρτημάτων.
Ένα τελικό πλάνο πάχους 1,0 mm (με πάχος flex 0,22 mm) επιτυγχάνει την τέλεια ισορροπία μεταξύ αντοχής και περιορισμών χώρου.
Η επιφάνεια χρυσού βύθισης εξασφαλίζει εξαιρετική συγκόλληση και αντοχή στη διάβρωση.
Το λευκό επάνω μεταξοειδές σκηνικό διευκολύνει την σαφή αναγνώριση των εξαρτημάτων για ευκολότερη συναρμολόγηση και επιθεώρηση.
Οι άνω και κάτω μάσκες συγκόλλησης σε μαύρο ματ παρέχουν αποτελεσματική προστασία και μόνωση.
Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας την ποιότητα και την αξιοπιστία του προϊόντος.
Αδιάλλακτη ποιότητα και παγκόσμια διαθεσιμότητα:
Η συμμόρφωση με τα πρότυπα IPC-Class-2 εγγυάται την αριστεία και την αξιοπιστία της κατασκευής.
Το S1000-2M (FR-4) Rigid-Flex PCB είναι διαθέσιμο σε όλο τον κόσμο, εξασφαλίζοντας την προσβασιμότητα για τους πελάτες παντού.
Από υπολογιστές και επικοινωνίες μέχρι αυτοκινητοβιομηχανικά ηλεκτρονικά και πολλά άλλα, το PCB μας είναι κατάλληλο για διάφορες εφαρμογές.
Αποκτήστε το δυναμικό των ευέλικτων κυκλωμάτων με το S1000-2M (FR-4) Rigid-Flex PCB.και παγκόσμια διαθεσιμότητα για να πάρετε τα έργα σας σε νέα ύψη της επιτυχίας.
