F4BM265 Γρήγορα πρωτότυπα PCB 3mm HASL Χωρίς μόλυβδο

F4BM265 Fast PCB Prototypes 3mm HASL Lead Free
F4BM265 Fast PCB Prototypes 3mm HASL Lead Free F4BM265 Fast PCB Prototypes 3mm HASL Lead Free F4BM265 Fast PCB Prototypes 3mm HASL Lead Free

Μεγάλες Εικόνας :  F4BM265 Γρήγορα πρωτότυπα PCB 3mm HASL Χωρίς μόλυβδο

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: Πυρήνας F4BM265 Μέγεθος PCB: 450,33 mm x 50,2 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: HASL αμόλυβδο
Αριθμός στρωμάτων: 2-στρώμα Μοντέλο: 3 χιλιοστά
Επισημαίνω:

Πρωτότυπα PCB χωρίς μόλυβδο

,

Πρωτότυπα PCB F4BM265

,

Πρωτότυπα PCB 3mm HASL

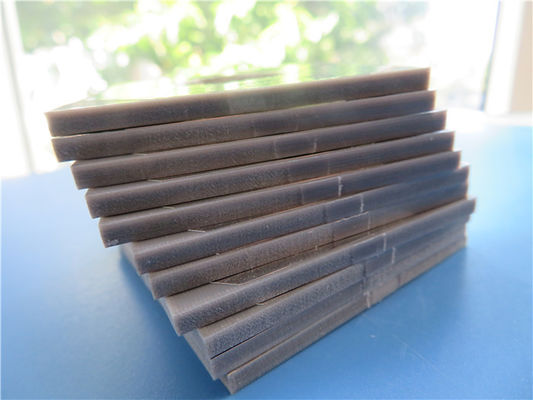

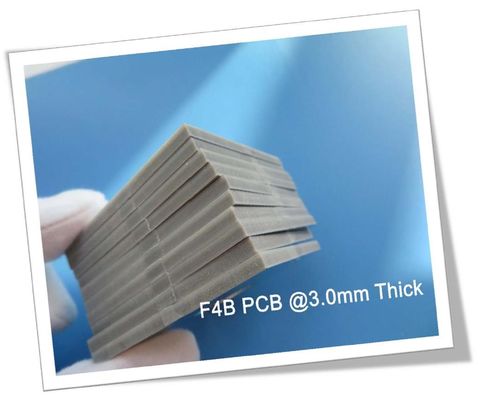

Παρουσιάζουμε το νέο μας PCB που αποστέλλεται με βάση το F4BM265, ένα προηγμένο PCB υψηλής απόδοσης που αναπτύχθηκε από τη Wangling.Επιστημονικά σχεδιασμένο και συμπιεσμένο με ακρίβεια, το F4BM265 συνδυάζει ύφασμα από υαλοβάμβακα, ρητίνη πολυτετραφθοροαιθυλενίου (PTFE) και φιλμ PTFE για να προσφέρει εξαιρετική ηλεκτρική απόδοση και βελτιωμένη σταθερότητα.Με βελτιωμένα χαρακτηριστικά σε σύγκριση με το F4B265, αυτό το laminate προσφέρει χαμηλότερες διηλεκτρικές απώλειες, αυξημένη αντίσταση μόνωσης και ενισχυμένη σταθερότητα, καθιστώντας το μια βιώσιμη εναλλακτική λύση σε παρόμοια ξένα προϊόντα για διάφορες εφαρμογές.



Χαρακτηριστικά:

- Εντυπωσιακή ηλεκτρική απόδοση: Το F4BM265 παρουσιάζει αξιοσημείωτες ηλεκτρικές ιδιότητες, συμπεριλαμβανομένης της διηλεκτρικής σταθεράς (Dk) 2,65 στα 10 GHz, εξασφαλίζοντας αποτελεσματική μετάδοση σήματος.Με συντελεστή διάχυσης 0,0013 στα 10 GHz, ελαχιστοποιεί την απώλεια σήματος, βελτιώνοντας τη συνολική απόδοση.



-Ενισχυμένη σταθερότητα διαστάσεων: Το F4BM265 επιτυγχάνει ακριβή έλεγχο της διηλεκτρικής σταθεράς προσαρμόζοντας την αναλογία PTFE προς ύφασμα από υαλοβάμβακα, με αποτέλεσμα εξαιρετική σταθερότητα διαστάσεων.Προσφέρει χαμηλότερη θερμική διαστολή, βελτιωμένη μετατόπιση θερμοκρασίας και ελαφρά αύξηση της διηλεκτρικής απώλειας, διασφαλίζοντας αξιόπιστη λειτουργία σε απαιτητικά περιβάλλοντα.



- Βέλτιστη θερμική διαχείριση: Το F4BM265 έχει χαμηλό συντελεστή θερμικής διαστολής (CTE) 14 ppm/°C (άξονας x), 17 ppm/°C (άξονας y) και 142 ppm/°C (άξονας z) σε ένα εύρος θερμοκρασιών από -55°C έως 288°C.Αυτό εξασφαλίζει σταθερότητα και αξιοπιστία, ακόμη και σε ακραίες συνθήκες θερμοκρασίας.



- Εξαιρετική αντοχή στην υγρασία: Με ρυθμό απορρόφησης υγρασίας μικρότερο από 0,08%, το F4BM265 επιδεικνύει υψηλή αντοχή στην υγρασία, προστατεύοντας την απόδοση και τη μακροζωία του PCB.



- Αξιόπιστη ασφάλεια: Το F4BM265 πληροί τα πρότυπα ευφλεκτότητας UL-94 V0, συμμορφώνοντας τους αυστηρούς κανονισμούς ασφαλείας.



Τεχνικές Παράμετροι Προϊόντος Μοντέλο προϊόντος & Φύλλο Δεδομένων
Χαρακτηριστικά Προϊόντος Συνθήκες δοκιμής Μονάδα F4BM217 F4BM220 F4BM233 F4BM245 F4BM255 F4BM265 F4BM275 F4BM294 F4BM300
Διηλεκτρική σταθερά (Τυπική) 10 GHz / 2.17 2.2 2.33 2,45 2,55 2,65 2,75 2,94 3.0
Διηλεκτρική σταθερή ανοχή / / ±0,04 ±0,04 ±0,04 ±0,05 ±0,05 ±0,05 ±0,05 ±0,06 ±0,06
Απώλεια Εφαπτομένη (Τυπική) 10 GHz / 0,001 0,001 0,0011 0,0012 0,0013 0,0013 0,0015 0,0016 0,0017
20 GHz / 0,0014 0,0014 0,0015 0,0017 0,0018 0,0019 0,0021 0,0023 0,0025
Διηλεκτρικός Συντελεστής Σταθερής Θερμοκρασίας -55ºC~150ºC PPM/℃ -150 -142 -130 -120 -110 -100 -92 -85 -80
Δύναμη απολέπισης 1 OZ F4BM N/mm >1.8 >1.8 >1.8 >1.8 >1.8 >1.8 >1.8 >1.8 >1.8
1 ΟΖ F4BME N/mm >1.6 >1.6 >1.6 >1.6 >1.6 >1.6 >1.6 >1.6 >1.6
Αντίσταση όγκου Τυπική Κατάσταση MΩ.cm ≥6×10^6 ≥6×10^6 ≥6×10^6 ≥6×10^6 ≥6×10^6 ≥6×10^6 ≥6×10^6 ≥6×10^6 ≥6×10^6
Επιφανειακή αντίσταση Τυπική Κατάσταση ≥1×10^6 ≥1×10^6 ≥1×10^6 ≥1×10^6 ≥1×10^6 ≥1×10^6 ≥1×10^6 ≥1×10^6 ≥1×10^6
Ηλεκτρική αντοχή (κατεύθυνση Z) 5KW,500V/s KV/mm >23 >23 >23 >25 >25 >25 >28 >30 >30
Τάση διάσπασης (κατεύθυνση XY) 5KW,500V/s KV >30 >30 >32 >32 >34 >34 >35 >36 >36
Συντελεστής θερμικής διαστολής ΧΥ κατεύθυνση -55 º~288ºC ppm/ºC 2.534 2.534 2.230 2.025 1.621 1.417 1.416 1.215 1.215
Z κατεύθυνση -55 º~288ºC ppm/ºC 240 240 205 187 173 142 112 98 95
Θερμική καταπόνηση 260℃, 10 δευτ., 3 φορές Χωρίς αποκόλληση Χωρίς αποκόλληση Χωρίς αποκόλληση Χωρίς αποκόλληση Χωρίς αποκόλληση Χωρίς αποκόλληση Χωρίς αποκόλληση Χωρίς αποκόλληση Χωρίς αποκόλληση
Απορρόφηση νερού 20±2℃, 24 ώρες % ≤0,08 ≤0,08 ≤0,08 ≤0,08 ≤0,08 ≤0,08 ≤0,08 ≤0,08 ≤0,08
Πυκνότητα Θερμοκρασία δωματίου g/cm3 2.17 2.18 2.20 2.22 2.25 2.25 2.28 2.29 2.29
Θερμοκρασία μακροπρόθεσμης λειτουργίας Θάλαμος υψηλής-χαμηλής θερμοκρασίας -55~+260 -55~+260 -55~+260 -55~+260 -55~+260 -55~+260 -55~+260 -55~+260 -55~+260
Θερμική αγωγιμότητα Z κατεύθυνση W/(MK) 0,24 0,24 0,28 0,30 0,33 0,36 0,38 0,41 0,42
PIM Ισχύει μόνο για το F4BME dBc ≤-159 ≤-159 ≤-159 ≤-159 ≤-159 ≤-159 ≤-159 ≤-159 ≤-159
Ευφλεκτότητα / UL-94 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0
Σύνθεση Υλικού / / PTFE, Ύφασμα από Fiberglass
Το F4BM σε συνδυασμό με φύλλο χαλκού ED, το F4BME σε συνδυασμό με φύλλο χαλκού με αντίστροφη επεξεργασία (RTF).



Κατασκευή και προδιαγραφές PCB:

Χρησιμοποιείται ως άκαμπτο PCB 2 στρώσεων με πάχος πυρήνα 3,00 mm (118 mil).Το πάχος του φύλλου χαλκού και για τα δύο στρώματα είναι 70 μm, εξασφαλίζοντας βέλτιστη αγωγιμότητα.Οι διαστάσεις της τελικής σανίδας διατηρούνται με ακρίβεια στα 45,33 mm x 50,2 mm με ανοχή +/- 0,15 mm.Υποστηρίζοντας λεπτά πλάτη ίχνους και απόσταση, το PCB έχει ελάχιστη απαίτηση 5/5 mils.Διαθέτει τρύπες έως και 0,5 mm.



Το πάχος της τελικής σανίδας είναι 3,1 mm, παρέχοντας στιβαρότητα και ανθεκτικότητα.Τα εξωτερικά στρώματα έχουν βάρος χαλκού 1 oz (1,4 mils).Το πάχος της επιμετάλλωσης είναι 20 μm, εξασφαλίζοντας αξιόπιστη διασύνδεση.Το φινίρισμα της επιφάνειας είναι HASL χωρίς μόλυβδο, ενώ η επάνω μάσκα συγκόλλησης είναι μαύρη για βελτιωμένη ορατότητα κατά τη συναρμολόγηση.Πριν από την αποστολή, κάθε PCB υποβάλλεται σε μια ολοκληρωμένη 100% ηλεκτρική δοκιμή, που εγγυάται τη βέλτιστη λειτουργικότητα.



Εφαρμογές:

Τα PCB F4BM265 βρίσκουν εκτεταμένη χρήση σε διάφορες εφαρμογές, όπως:

- Συστήματα μικροκυμάτων, ραδιοσυχνοτήτων και ραντάρ
- Μετατοπιστές φάσης
- Διαιρέτες, ζεύκτες και συνδυαστές ισχύος
- Δίκτυα τροφοδοσίας
- Κεραίες ευαίσθητες στη φάση και κεραίες συστοιχίας φάσης
- Δορυφορικές επικοινωνίες
- Κεραίες σταθμών βάσης



Υλικό PCB: PTFE ύφασμα από ίνες γυαλιού επικαλυμμένα με χαλκό
Ονομασία (F4BM ) F4BM DK (10 GHz) DF (10 GHz)
F4BM217 2,17±0,04 0,0010
F4BM220 2,20±0,04 0,0010
F4BM233 2,33±0,04 0,0011
F4BM245 2,45±0,05 0,0012
F4BM255 2,55±0,05 0,0013
F4BM265 2,65±0,05 0,0013
F4BM275 2,75±0,05 0,0015
F4BM294 2,94±0,06 0,0016
F4BM300 3,00±0,06 0,0017
Αριθμός επιπέδων: PCB μονής όψης, διπλής όψης PCB, πολυστρωματικό PCB, υβριδικό PCB
Βάρος χαλκού: 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Διηλεκτρικό πάχος (ή συνολικό πάχος) 0,127 mm (διηλεκτρικό), 0,2 mm, 0,25 mm, 0,5 mm, 0,508 mm, 0,762 mm, 0,8 mm, 1,0 mm, 1,5 mm, 1,524 mm, 1,575 mm, 2,0 mm, 2,5 mm, 5 mm, 4,0 mm, 3. , 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm
Μέγεθος PCB: ≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Φινίρισμα επιφάνειας: Γυμνός χαλκός, HASL, ENIG, ασήμι εμβάπτισης, κασσίτερος εμβάπτισης, OSP, καθαρός χρυσός, ENEPIG κ.λπ..



Ποιότητα και Διαθεσιμότητα:

Αυτό το PCB συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2, διασφαλίζοντας αξιοπιστία και σταθερή απόδοση.Αυτά τα πολυστρωματικά υλικά υψηλής απόδοσης είναι άμεσα διαθέσιμα σε όλο τον κόσμο, προσφέροντας εύκολη πρόσβαση σε σχεδιαστές και κατασκευαστές που αναζητούν κορυφαίες λύσεις PCB για τα έργα τους.



Ξεκλειδώστε τις δυνατότητες του F4BM265 και απολαύστε απαράμιλλη απόδοση, σταθερότητα και αξιοπιστία στις εφαρμογές σας υψηλής συχνότητας.Επιλέξτε το F4BM265 της Wangling για να αναβαθμίσετε τα σχέδιά σας σε νέα ύψη αριστείας.
