Υλικό: | RO4725JXR | Μέγεθος PCB: | 420,13 mm x 112,96 mm = 1PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | 1 ουγκιά (1.4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 0.8mm |
Επισημαίνω: | Rogers RO4725JXR PCB,Ανεξάρτητες τιμές,Rogers RO4725JXR Πίνακας PCB για κεραίες |
Εισαγωγή
Στον συνεχώς εξελισσόμενο κόσμο των ασύρματων επικοινωνιών, η ζήτηση για υψηλής απόδοσης, οικονομικά αποδοτικές λύσεις κεραίας δεν ήταν ποτέ μεγαλύτερη.ένας γνωστός ηγέτης στα προηγμένα υλικά κυκλωμάτωνΗ εταιρεία έχει αναπτύξει το RO4725JXR PCB για την αντιμετώπιση αυτής της ανάγκης.προσφέροντας μια προσιτή και αξιόπιστη εναλλακτική λύση στα παραδοσιακά επικαλυμμένα με βάση το PTFE.
Χαρακτηριστικά και οφέλη
Το PCB RO4725JXR διαθέτει μια εντυπωσιακή σειρά χαρακτηριστικών που το καθιστούν μια εξαιρετική επιλογή για εφαρμογές κεραίας και ραδιοσυχνοτήτων.Αυτό το υλικό παρέχει εξαιρετικές ηλεκτρικές επιδόσεις., με χαμηλό συντελεστή διάσπασης (Df) 0,0026 στα 10 GHz και 0,0022 στα 2,5 GHz.Αυτός ο συνδυασμός χαμηλής απώλειας και σταθερού Dk εξασφαλίζει ότι οι σχεδιαστές κεραίας μπορούν να επιτύχουν σημαντικές τιμές κέρδους, ελαχιστοποιώντας παράλληλα την υποβάθμιση του σήματος.
Ένα από τα βασικά πλεονεκτήματα του RO4725JXR είναι ο εξαιρετικός θερμικός συντελεστής της διηλεκτρικής σταθεράς, που ονομάζεται +34 ppm/°C.Αυτή η αξιοσημείωτη σταθερότητα εξασφαλίζει σταθερή απόδοση του κυκλώματος σε ένα ευρύ φάσμα περιβαλλοντικών συνθηκώνΕπιπλέον, η CTE του υλικού ταιριάζει στενά με το χαλκό, με άξονες X, Y και Z των 13.9, 19, και 25,6 ppm/°C, αντίστοιχα, ελαχιστοποιώντας τον κίνδυνο αποστρωματοποίησης και άλλα προβλήματα αξιοπιστίας.
Εκτός από τις εντυπωσιακές ηλεκτρικές και θερμικές του ιδιότητες, το PCB RO4725JXR διαθέτει επίσης υψηλή τιμή Tg άνω των 280 °C,να είναι συμβατό με τις τυποποιημένες διαδικασίες συναρμολόγησης FR-4 και χωρίς μόλυβδοΑυτό επιτρέπει την απρόσκοπτη ενσωμάτωση σε υφιστάμενες ροές εργασίας παραγωγής, μειώνοντας την ανάγκη για εξειδικευμένο χειρισμό και επεξεργασία.
Ειδικότερα, το PCB RO4725JXR έχει επιδείξει εξαιρετικές επιδόσεις παθητικής διατροπής (PIM), με τιμές καλύτερες από -160 dBc (43 dBm σήμα 1.900 MHz).Αυτό το χαμηλό χαρακτηριστικό PIM είναι ζωτικής σημασίας για τις κεραίες κυτταρικών σταθμών βάσης και άλλα συστήματα ραδιοσυχνοτήτων υψηλών επιδόσεων, όπου η καθαρή ακεραιότητα του σήματος είναι πρωταρχικής σημασίας.
Ιδιοκτησία | RO4725JXR | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Διορθωτική διαδικασία | 20,55 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650, 2.5.5.5 | |
Διορθωτική διαμόρφωση | 2.64 | Z | 10,7 GHz - 5 GHz |
Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης | 0.0026 | Z | 10 GHz/23°C | IPC-TM-650, 2.5.5.5 | |
0.0022 | 2.5GHz | ||||
Θερμικός συντελεστής εr | +34 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650, 2.5.5.5 |
Αντίσταση όγκου (0,030") | 2.16 x 10^8 | MΩ•cm | ΚΟΝΤ Α | IPC-TM-650, 2.5.17.1 | |
Αντίσταση επιφάνειας (0,030") | 4.8 X 10^7 | MΩ | ΚΟΝΤ Α | IPC-TM-650, 2.5.17.1 | |
PIM | -166 | dBc | 50 Ωμ 0.060 |
43 dBm 1900MHz |
|
Ηλεκτρική αντοχή (0,030 ‰) | 630 | Z | V/mil | IPC-TM-650, 2.5.6.2 | |
Δυνατότητα κάμψης MD | 121 (17.5) | MPa (kpsi) |
NT1 αθλητισμός | ΑΣTM D790 | |
CMD | 92 (13.3) | ||||
Διαμετρική σταθερότητα | < 0.4 | X,Y | χιλιοστά | μετά την εικόνα +E2/150°C |
IPC-TM-650, 2.4.39Α |
Συντελεστής θερμότητας Επέκταση |
13.9 | X | ppm/°C | -55 έως 288°C | IPC-TM-650, 2.1.24 |
19.0 | Y | ||||
25.6 | Z | ||||
Θερμική αγωγιμότητα | 0.38 | Z | W/mK° | 50°C | ΑΣTM D5470 |
Απορρόφηση υγρασίας | 0.24% | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Tg | > 280 | °C | IPC-TM-650 2.4.24 | ||
Td | 439 | °C | ΑΣTM D3850 | ||
Σφιχτότητα | 1.27 | gm/cm3 | ΑΣTM D792 | ||
Δυνατότητα της φλούδας χαλκού | 8.5 | pi | 1 ουγκιόν LoPro EDC | IPC-TM-650 2.4.8 | |
Πυροδοσία | Α/Χ | UL94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | Ναι. |
Εφαρμογές και προδιαγραφές
Το PCB RO4725JXR είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών κεραίας και ραδιοσυχνοτήτων, με ιδιαίτερη έμφαση στις κεραίες κυτταρικών σταθμών βάσης.και χαμηλό PIM το καθιστούν μια εξαιρετική επιλογή για τους σχεδιαστές που επιδιώκουν να βελτιστοποιήσουν τόσο το κόστος όσο και την απόδοση στις ασύρματες λύσεις τους.

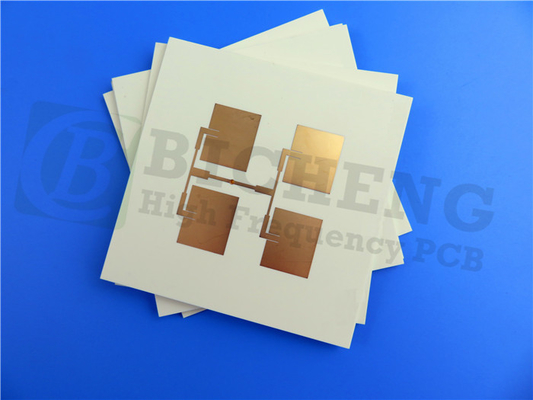

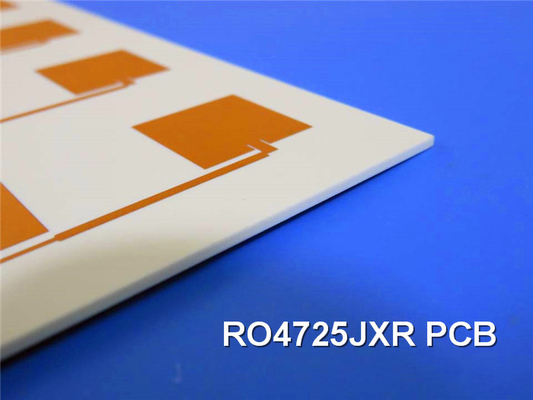

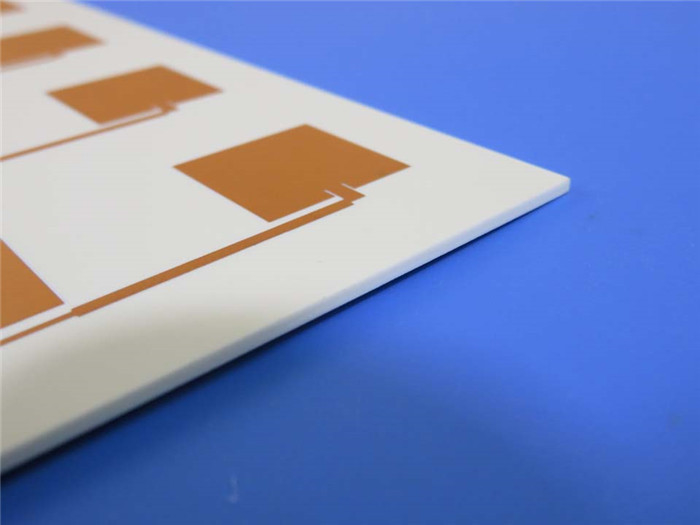

Από την άποψη των προδιαγραφών, αυτό το PCB είναι μια διεπίπεδη άκαμπτη πλακέτα κυκλώματος με διαστάσεις 42,13 mm x 112,96 mm ± 0,15 mm. Το πάχος του χαλκού είναι 1 oz (1,4 mil) και στα δύο εξωτερικά στρώματα,και το ελάχιστο ίχνος/διαστήμα είναι 5/5 milΗ επιφάνεια είναι χρυσαφένια, με μέγεθος τρύπας 0,4 mm και πάχος 0,8 mm, με πάχος επικάλυψης 20 μm.και η πλάκα κατασκευάζεται σύμφωνα με το πρότυπο ποιότητας IPC-Class-2, με 100% ηλεκτρική δοκιμή πριν από την αποστολή.
Συμπέρασμα
Το Rogers RO4725JXR PCB αντιπροσωπεύει μια συναρπαστική εναλλακτική λύση στα παραδοσιακά στρώματα με βάση το PTFE, προσφέροντας ένα μοναδικό συνδυασμό εξαιρετικών επιδόσεων ραδιοσυχνοτήτων, θερμικής σταθερότητας και οικονομικής απόδοσης.Με τα ανθεκτικά χαρακτηριστικά του και τη συνεπή συμπεριφορά του κυκλώματος, αυτό το PCB είναι έτοιμο να γίνει μια λύση για τους σχεδιαστές κεραίας και τους μηχανικούς RF που επιδιώκουν να βελτιστοποιήσουν τα ασύρματα συστήματά τους.
Δυνατότητα PCB (TMM10) | |
Υλικό PCB: | Υδρογονάνθρακες / Κηραμικά / υφαντό γυαλί |
Ονομασία: | RO4725JXR |
Διορθωτική σταθερά: | 2.55 |
Αριθμός στρωμάτων: | Μονόπλευρο PCB, Διπλόπλευρο PCB, Πολυστρώμα PCB, Υβριδικό PCB |
Δυνατότητα εκτόξευσης | 30.7mil ((0.780mm), 60.7mil (1.542mm) |
Βάρος χαλκού: | 1 oz (35μm), 2 oz (70μm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κόκκινο, κίτρινο, λευκό κλπ. |
Εκτέλεση επιφάνειας: | Χρυσό βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, γυμνό χαλκό, OSP, ENEPIG, καθαρό χρυσό κλπ. |
