Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό: | NT1 διατροφή | Μέγεθος PCB: | 460,7 mm x 67,02 mm = 1PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | 1 ουγκιά (1.4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 0.2mm |
Επισημαίνω: | Μικροκύματα RT duroid 5870 PCB,NT1 αλκοόλ,ΡΑ RT βενζίνη 5870 PCB |

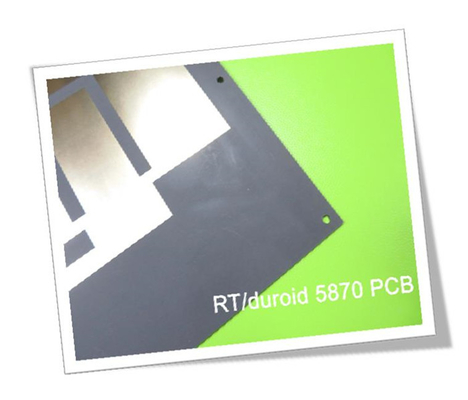

Σήμερα, είμαστε στην ευχάριστη θέση να παρουσιάσουμε μια πρόσφατη βάση PCB για το RT duroid 5870 στρώματα.Το laminate υψηλής συχνότητας Rogers RT/duroid 5870 είναι ένα σύνθετο υλικό PTFE ενισχυμένο με μικροινών γυαλιούΠαρέχει χαμηλή διηλεκτρική σταθερά (Dk) 2,33 με στενή ανοχή, καθιστώντας το κατάλληλο για εφαρμογές υψηλής συχνότητας και ευρυζωνικής όπου η χαμηλή διασπορά και οι απώλειες πρέπει να ελαχιστοποιηθούν.
RT duroid 5870 PCB διαθέτει διηλεκτρική σταθερά 2,33 ± 0,02 στα 10 GHz και 23°C και συντελεστή διάσπασης 0,0012 στα 10 GHz και 0,0005 στα 1 MHz.Επίσης, μπορεί να υπερηφανεύεται για την ισχυρή αντοχή του χαλκού σε 27Το υλικό είναι ισότροπο και έχει βαθμολογία εύφλεκτης επιφάνειας UL 94-V0.
Τα πλεονεκτήματα αυτού του RT/duroid 5870 PCB περιλαμβάνουν τη χαμηλότερη ηλεκτρική απώλεια για ένα ενισχυμένο υλικό PTFE, την εύκολη μηχανική επεξεργασία, την αντοχή σε διαλύτες και αντιδραστήρες που χρησιμοποιούνται για την χαρακτική ή την επικάλυψη,και καταλληλότητα για περιβάλλοντα υψηλής υγρασίαςΕίναι ένα καθιερωμένο και αξιόπιστο υλικό με ομοιόμορφες ηλεκτρικές ιδιότητες σε ευρύ φάσμα συχνοτήτων.

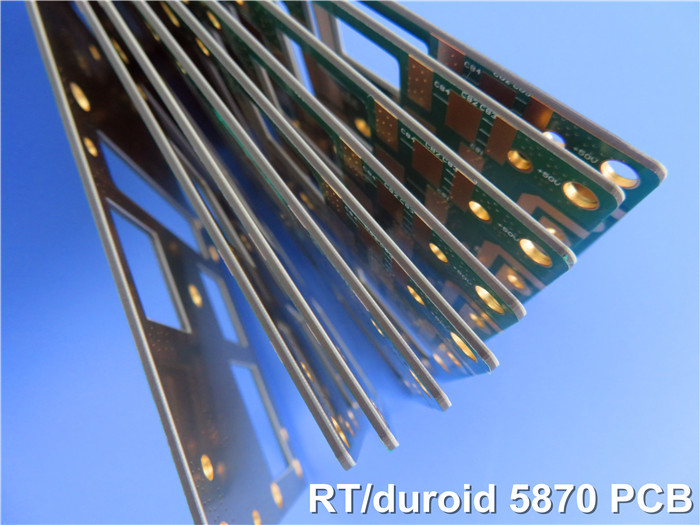

Το ίδιο το PCB είναι μια ριγνή κατασκευή δύο στρωμάτων, με 35 μm χαλκού και στα δύο στρώματα και ένα διηλεκτρικό πάχος 0,127 mm (5 mil) RT/duroid 5870.με ανοχή ±0.15 mm. Διαθέτει ελάχιστο ίχνος / χώρο 4/4 mils, ελάχιστο μέγεθος τρύπας 0,3 mm και πάχος τελικής πλάκας 0,2 mm. Το βάρος του χαλκού είναι 1 oz (1,4 mils) στα εξωτερικά στρώματα,και το πάχος της επικάλυψης μέσω είναι 20 μmΗ επιφάνεια είναι από χρυσό βύθισης και κάθε PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή.
Αυτό το RT/duroid 5870 PCB είναι κατάλληλο για μια ποικιλία εφαρμογών υψηλής συχνότητας και ευρυζωνικότητας, συμπεριλαμβανομένων των εμπορικών αεροπορικών ευρυζωνικών κερατάκων, των κυκλωμάτων μικρογραμμίδας και γραμμής,εφαρμογές χιλιοστών κυμάτων, συστήματα ραντάρ, συστήματα καθοδήγησης και ψηφιακές ραδιοαρτένες σημείο προς σημείο.
NT1 ατμοσφαιρική ακτινοβολία | ||||||
Ιδιοκτησία | NT1 ατμόσφαιρα | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής | |
Η διηλεκτρική σταθερά,εΠρόοδος | 2.33 2.33±0.02 ειδικότητα. |
Z | Α/Χ | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Η διηλεκτρική σταθερά,εΣχεδιασμός | 2.33 | Z | Α/Χ | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0005 0.0012 |
Z | Α/Χ | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Θερμικός συντελεστής ε | -115 | Z | ppm/°C | - 50°Cέως 150°C | IPC-TM-650 2.5.5.5 | |
Αντίσταση όγκου | 2 x 107 | Z | Μωμ cm | C/96/35/90 | ΑΣTM D 257 | |
Αντίσταση επιφάνειας | 3 x 107 | Z | Μωμ. | C/96/35/90 | ΑΣTM D 257 | |
Ειδική θερμότητα | 0.96(0.23) | Α/Χ | j/g/k (cal/g/c) |
Α/Χ | Υπολογισμός | |
Μοντέλο τράβηξης | Δοκιμή στα 23°C | Δοκιμή στα 100°C | Α/Χ | MPa ((kpsi) | Α | ΑΣTM D 638 |
1300(189) | 490(71) | X | ||||
1280 ((185) | 430(63) | Y | ||||
Τελειώδης Άγχος | 50(7.3) | 34(4.8) | X | |||
42(6.1) | 34(4.8) | Y | ||||
Τελική Τάση | 9.8 | 8.7 | X | % | ||
9.8 | 8.6 | Y | ||||
Συμπίεση | 1210(176) | 680(99) | X | MPa ((kpsi) | Α | ΑΣTM D 695 |
1360(198) | 860(125) | Y | ||||
803 ((120) | 520(76) | Z | ||||
Τελειώδης Άγχος | 30(4.4) | 23 (τρία).4) | X | |||
37 ((5.3) | 25(3.7) | Y | ||||
54(7.8) | 37 ((5.3) | Z | ||||
Τελική Τάση | 4 | 4.3 | X | % | ||
3.3 | 3.3 | Y | ||||
8.7 | 8.5 | Z | ||||
Απορρόφηση υγρασίας | 0.02 | Α/Χ | % | 0.62" ((1.6mm) D48/50 | ΑΣTM D 570 | |
Θερμική αγωγιμότητα | 0.22 | Z | W/m/k | 80°C | ΑΣTM C 518 | |
Συντελεστής θερμικής διαστολής | 22 28 173 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
Td | 500 | Α/Χ | °CTGA | Α/Χ | ΑΣTM D 3850 | |
Σφιχτότητα | 2.2 | Α/Χ | gm/cm3 | Α/Χ | ΑΣTM D 792 | |
Σκουπίλα χαλκού | 27.2(4.8) | Α/Χ | Πλ ((Ν/μμ) | 1oz ((35mm) φύλλο EDC μετά την πλωτή συγκόλληση |
IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | Α/Χ | Α/Χ | Α/Χ | UL 94 | |
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | Α/Χ | Α/Χ | Α/Χ | Α/Χ |
Υψηλής απόδοσης ραδιοσυχνότητες/μικροκυμάτων PCB: Το πλεονέκτημα Rogers RT/duroid 5870
Στον συνεχώς εξελισσόμενο κόσμο των ηλεκτρονικών συσκευών υψηλής συχνότητας και ευρυζωνικής, η επιλογή του υλικού των κυκλωμάτων (PCB) μπορεί να κάνει ή να καταστρέψει ένα σχέδιο.Ένα υλικό που είναι από καιρό μια λύση για τις απαιτητικές εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων είναι το laminate υψηλής συχνότητας RT/duroid 5870 του Rogers.
Αυτό το σύνθετο υλικό με βάση το PTFE, ενισχυμένο με μικροϊνών γυαλιού, προσφέρει έναν μοναδικό συνδυασμό ηλεκτρικών, μηχανικών,και θερμικές ιδιότητες που το καθιστούν ιδανική επιλογή για ένα ευρύ φάσμα κυκλωμάτων και συστημάτων υψηλής συχνότητας.
Εξαιρετική ηλεκτρική απόδοση
Το RT/duroid 5870 είναι ιδιαίτερα ελκυστικό λόγω της εξαιρετικής ηλεκτρικής του απόδοσης.διασφάλιση εξαιρετικής ακεραιότητας σήματος και ελάχιστης διασποράς ακόμη και σε υψηλότερες συχνότητες.
Εξίσου εντυπωσιακός είναι ο χαμηλός συντελεστής διάσπασης (Df) του λαμινίτη, μόλις 0,0012 στα 10 GHz και 0,0005 στα 1 MHz.που είναι ζωτικής σημασίας για τη μεγιστοποίηση της απόδοσης και της πιστότητας του σήματος σε υψηλής ταχύτητας, υψηλής συχνότητας.
Οι ηλεκτρικές ιδιότητες του υλικού παραμένουν επίσης αξιοσημείωτα σταθερές σε ένα ευρύ φάσμα συχνοτήτων, από συνεχές έως 100 GHz και πέρα.καθώς επιτρέπει στους σχεδιαστές να χρησιμοποιούν το ίδιο υλικό για διαφορετικές τοπολογίες κυκλωμάτων χωρίς να χρειάζεται να ανησυχούν για απρόβλεπτες διαφορές απόδοσης.
Μηχανολογική Ακαμψία και Αξιόπιστη
Εκτός από τα ανώτερα ηλεκτρικά χαρακτηριστικά του, το RT/duroid 5870 υπερέχει επίσης από άποψη μηχανικών ιδιοτήτων.παρέχοντας σταθερή σύνδεση των στρωμάτων χαλκού και διασφαλίζοντας αξιόπιστες διασυνδέσεις.
Η χαμηλή απορρόφηση υγρασίας του μόλις 0,02% καθιστά το λαμινάτο κατάλληλο για χρήση σε περιβάλλοντα υψηλής υγρασίας,ενώ η υψηλή θερμική σταθερότητα του υλικού (Td > 500°C) και η βαθμολογία εύφλεκτης ικανότητας UL 94-V0 προσθέτουν ένα επιπλέον επίπεδο αξιοπιστίας και ασφάλειας.
Η ενίσχυση από μικροϊνών γυαλιού παρέχει επίσης στην RT/duroid 5870 εξαιρετική σταθερότητα διαστάσεων, με συντελεστή θερμικής διαστολής (CTE) 22 ppm/°C στον άξονα X, 28 ppm/°C στον άξονα Y,και 173 ppm/°C στον άξονα ZΑυτό συμβάλλει στην ελαχιστοποίηση των προβλημάτων εγγραφής και στην εξασφάλιση της ακεραιότητας των διαστάσεων, ακόμη και σε πολύπλοκα σχέδια υψηλής πυκνότητας.
Ευελιξία σχεδιασμού και μηχανικότητα
Ένα από τα βασικά πλεονεκτήματα του RT/duroid 5870 είναι η εξαιρετική μηχανική του ικανότητα, η οποία επιτρέπει στους σχεδιαστές να κόβουν, να διαμορφώνουν και να μηχανώνουν εύκολα το υλικό για να ταιριάζει στις ειδικές τους απαιτήσεις.Η ευελιξία αυτή είναι ιδιαίτερα χρήσιμη για την κατασκευή πρωτοτύπων και την παραγωγή μικρών όγκων, όπου η ικανότητα γρήγορης επανάληψης σε έννοιες σχεδιασμού μπορεί να είναι μια αλλαγή παιχνιδιού.
Η ανθεκτικότητα του λαμινίτη στους διαλύτες και αντιδραστήρες που χρησιμοποιούνται στις διαδικασίες χαρακτικής και επικάλυψης αυξάνει περαιτέρω την ευελιξία του,που επιτρέπουν τη χρήση τυποποιημένων τεχνικών κατασκευής PCB χωρίς να θίγονται οι επιδόσεις ή η αξιοπιστία.
Ευρύ πεδίο εφαρμογής
Οι εξαιρετικές ηλεκτρικές, μηχανικές και θερμικές ιδιότητες του RT/duroid 5870 το καθιστούν μια ευπροσάρμοστη λύση για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας και ευρυζωνικής, συμπεριλαμβανομένων:
Άντενες ευρυζωνικής σύνδεσης για εμπορικές αεροπορικές εταιρείες
Συστήματα μικροσκοπικής και γραμμικής κυκλωμάτων
Συστήματα χιλιοστών κυμάτων
Συστήματα ραντάρ και καθοδήγησης
Άλλες κεραίες ψηφιακού ραδιοφώνου σημείο προς σημείο
Είτε εργάζεστε σε προηγμένη υποδομή 5G, επικοινωνίες δορυφόρου επόμενης γενιάς, ή συστήματα ραντάρ υψηλής ανάλυσης, το Rogers RT/duroid 5870 μπορεί να παρέχει την απόδοση,αξιοπιστία, και την ευελιξία σχεδιασμού που χρειάζεστε για να μείνετε μπροστά από την καμπύλη.
Συμπέρασμα
Στον γρήγορο κόσμο των ηλεκτρονικών υψηλής συχνότητας, η επιλογή του υλικού PCB μπορεί να είναι ένας κρίσιμος παράγοντας για την επιτυχία ενός σχεδιασμού.Το υψηλής συχνότητας λαμινάτο Rogers RT/duroid 5870 ξεχωρίζει ως η κορυφαία λύσηΜε την αξιοποίηση των μοναδικών πλεονεκτημάτων αυτού του υλικού,Οι μηχανικοί και οι σχεδιαστές μπορούν να ωθήσουν τα όρια του τι είναι δυνατό στον τομέα της ραδιοσυχνότητας και της τεχνολογίας μικροκυμάτων.
