Υλικό: | NT1 αλκοόλ | Μέγεθος PCB: | 130 mm x 80 mm = 12PCS = 6Τύποι |
---|---|---|---|
Βάρος χαλκού: | 1 ουγκιά (1.4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 0.8mm |
Επισημαίνω: | NT1 αλκοολούχο,Rogers RT/duroid 6002 PCB,130 χιλιοστών X 80 χιλιοστών PCB |
Είναι ευτυχής να μοιραστεί ένα πρόσφατα προμηθευμένο PCB μαζί σας.Αυτό το υψηλής συχνότητας PCB βασίζεται στο RT duroid 6002 υποστρώματα.Αυτό το προηγμένο στρώμα προσφέρει εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες,που το καθιστά την ιδανική επιλογή για το σύνθετο, πολυεπίπεδες κατασκευές πλακών.
Χαρακτηριστικά:
- Δηλεκτρική σταθερά (Dk) 2,94 ± 0,04 για σταθερή υψηλής συχνότητας απόδοση
- Υπερ-χαμηλός συντελεστής διάσπασης 0,0012 στα 10 GHz, παρέχοντας ελάχιστη απώλεια σήματος
- Θερμικός συντελεστής Dk τόσο χαμηλός όσο 12 ppm/°C, εξασφαλίζοντας σταθερότητα σε μεταβολές θερμοκρασίας
- Θερμική αγωγιμότητα 0,6 W/m/K και χαμηλή CTE του άξονα Z 24 ppm/°C για αξιόπιστη απόδοση
- Απορρόφηση υγρασίας μόνο 0,02% για εξαιρετική σταθερότητα διαστάσεων
- Εξαιρετικές μηχανικές ιδιότητες και υψηλή Tg των 500°C για ισχυρά, μακροχρόνια κυκλώματα
Πλεονεκτήματα
- Βελτιστοποιημένο για ανώτερη υψηλής συχνότητας απόδοση σε απαιτητικές εφαρμογές
- Ο αυστηρός έλεγχος του πάχους και η CTE στο επίπεδο που ταιριάζει με το χαλκό επιτρέπουν αξιόπιστα πολυστρωτά σχέδια
- Η χαμηλή εκπομπή αερίων το καθιστά ιδανικό για το διάστημα και άλλα ευαίσθητα περιβάλλοντα
- Εξαιρετική σταθερότητα διαστάσεων εξασφαλίζει σταθερά ηλεκτρικά χαρακτηριστικά
- Σκληρή κατασκευή κατάλληλη για ένα ευρύ φάσμα κρίσιμων για την αποστολή συστημάτων μικροκυμάτων και συστημάτων ραδιοσυχνοτήτων
NT1 χημική ουσία | |||||
Ιδιοκτησία | NT1 ατμόσφαιρα | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 2.94±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 2.94 | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | ||
Παράγοντας διάσπασης,tanδ | 0.0012 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | +12 | Z | ppm/°C | 10 GHz 0°C-100°C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 106 | Z | Μωμ. | Α | ΑΣTM D 257 |
Αντίσταση επιφάνειας | 107 | Z | Μωμ. | Α | ΑΣTM D 257 |
Μοντέλο τράβηξης | 828 ((120) | X,Y | MPa ((kpsi) | 23°C | ΑΣTM D 638 |
Τελειώδης Άγχος | 6.9(1.0) | X,Y | MPa ((kpsi) | ||
Τελική Τάση | 7.3 | X,Y | % | ||
Συμπίεση | 2482 (((360) | Z | MPa ((kpsi) | ΑΣTM D 638 | |
Απορρόφηση υγρασίας | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ΑΣTM D 570 |
|
Θερμική αγωγιμότητα | 0.6 | W/m/k | 80°C | ΑΣTM C518 | |
Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
16 16 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
Td | 500 | °CTGA | ΑΣTM D 3850 | ||
Σφιχτότητα | 2.1 | gm/cm3 | ΑΣTM D 792 | ||
Ειδική θερμότητα | 0.93(0.22) | j/g/k (BTU/ib/)ΟΕ) |
Υπολογισμός | ||
Σκουπίλα χαλκού | 8.9(1.6) | Ιβς/σελ. ((N/mm) | IPC-TM-650 2.4.8 | ||
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |

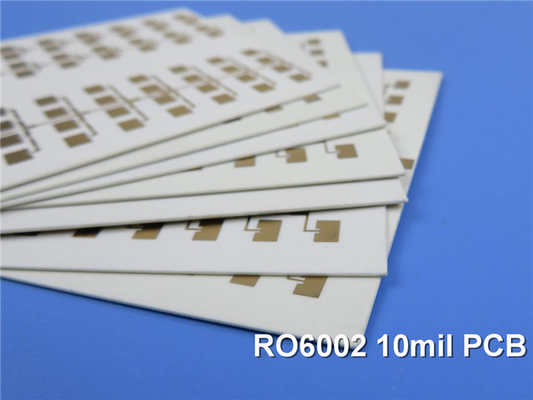

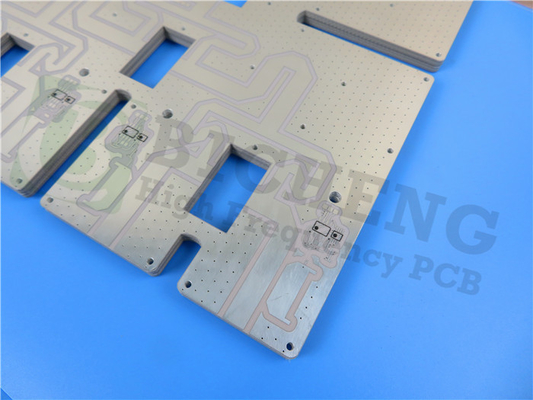

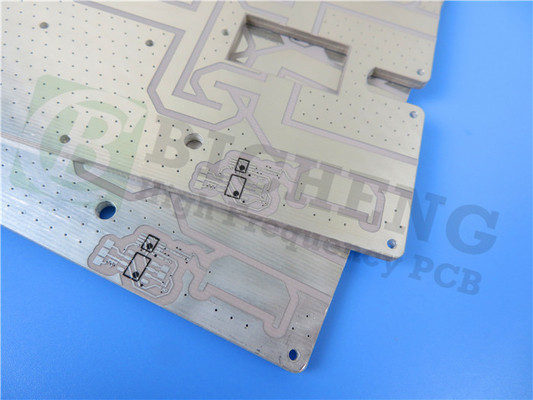

Αυτό το 2-στρώμα, 0,8mm παχύ PCB διαθέτει 35μm στρώματα χαλκού, 0,3mm ελάχιστο μέγεθος τρύπας, και μια βύθιση χρυσό επιφάνεια φινίρισμα.Αυτό το PCB δοκιμάζεται εκτενώς για να εξασφαλιστεί η 100% ηλεκτρική ακεραιότητα πριν από την αποστολή..
Αποκλείστε το πλήρες δυναμικό των σχεδίων υψηλής συχνότητας σας με το Rogers RT/duroid 6002 PCB.συστήματα ραντάρ, κεραίες GPS, και δίκτυα σχηματισμού δέσμης.
Αποκλεισμός της ισχύος της εφαρμογής υψηλής συχνότητας με Rogers RT/duroid 6002 PCBs
Στον συνεχώς εξελισσόμενο κόσμο των ηλεκτρονικών μικροκυμάτων και ραδιοσυχνοτήτων, η ζήτηση για υλικά κυκλωμάτων υψηλής απόδοσης, αξιόπιστα και θερμικά σταθερά δεν ήταν ποτέ μεγαλύτερη.Καθώς οι τεχνολογίες συνεχίζουν να σπρώχνουν τα όρια της συχνότηταςΗ επιλογή του υποστρώματος της κυκλωτικής πλακέτας (PCB) γίνεται ένας κρίσιμος παράγοντας για τη διασφάλιση βέλτιστης απόδοσης του συστήματος.ένα πλαστικό υλικό PTFE γεμάτο κεραμικά που έχει εξελιχθεί ως ένα παιχνίδι-μετατροπής στο τοπίο σχεδιασμού υψηλής συχνότητας.
Η διηλεκτρική τελειότητα
Στην καρδιά των εξαιρετικών δυνατοτήτων του RT/duroid 6002 βρίσκονται οι διηλεκτρικές του ιδιότητες.04, το υλικό αυτό προσφέρει αξιοσημείωτη συνέπεια και ακρίβεια, η οποία είναι απαραίτητη για τη διατήρηση της ακεραιότητας του σήματος σε σύνθετα κυκλώματα υψηλής συχνότητας.Αυτός ο σφιχτός έλεγχος Dk μεταφράζεται σε βελτιωμένη αντιστάθμιση αντιστάθμισης, μειωμένες αντανακλάσεις και βελτιωμένη συνολική απόδοση του κυκλώματος.
Εξίσου εντυπωσιακός είναι ο πολύ χαμηλός συντελεστής διάσπασης (Df) του RT/duroid 6002 0,0012 στα 10 GHz.Αυτή η εξαιρετικά χαμηλή απώλεια αγγίγματος εξασφαλίζει ότι η ενέργεια του σήματος μεταδίδεται αποτελεσματικά μέσω του κυκλώματοςΤο χαρακτηριστικό αυτό είναι ιδιαίτερα κρίσιμο σε εφαρμογές που απαιτούν χειρισμό υψηλής ισχύος ή αυστηρές απαιτήσεις θερμικής διαχείρισης.
Θερμική σταθερότητα και αξιοπιστία
Τα θερμικά χαρακτηριστικά του RT/duroid 6002 το διακρίνουν περαιτέρω ως μια κορυφαία επιλογή για σχεδιασμό υψηλής συχνότητας.Αυτό το υλικό διατηρεί τις διηλεκτρικές του ιδιότητες ακόμη και όταν αντιμετωπίζει διακυμάνσεις θερμοκρασίας., παρέχοντας σταθερές ηλεκτρικές επιδόσεις σε ευρύ φάσμα λειτουργίας.
Η θερμική σταθερότητα του RT/duroid 6002 συμπληρώνεται από την εντυπωσιακή σταθερότητα των διαστάσεων.σε συνδυασμό με CTE στο επίπεδο που ταιριάζει στενά με χαλκόΑυτό αποτρέπει προβλήματα όπως η αποστρώση, η παραμόρφωση και η θερμική ασυμφωνία, τα οποία μπορούν να επιβαρύνουν λιγότερο θερμικά σταθερά υλικά.
Μηχανική ανθεκτικότητα και ανθεκτικότητα στο περιβάλλον
Σχεδιασμένο για απαιτητικές εφαρμογές, το RT/duroid 6002 διαθέτει εξαιρετικές μηχανικές ιδιότητες και περιβαλλοντική ανθεκτικότητα.Αυτό το λαμινάτο μπορεί να αντέξει τις δυσκολίες της επεξεργασίας σε υψηλές θερμοκρασίες και την επανεξέλιξη της συγκόλλησης., καθιστώντας το κατάλληλο για ένα ευρύ φάσμα τεχνικών κατασκευής.
Επιπλέον, η χαμηλή απορρόφηση υγρασίας του RT/duroid 6002 μόλις 0,02% υπογραμμίζει την ικανότητά του να διατηρεί σταθερότητα διαστάσεων και ηλεκτρικές επιδόσεις σε περιβάλλοντα με διαφορετικά επίπεδα υγρασίας.Αυτό το χαρακτηριστικό, σε συνδυασμό με τα χαρακτηριστικά χαμηλής εκπομπής αερίων,να καταστεί το υλικό ιδανική επιλογή για εφαρμογές στο διάστημα και άλλες κρίσιμες εφαρμογές όπου οι περιβαλλοντικοί παράγοντες μπορούν να επηρεάσουν σημαντικά την αξιοπιστία του κυκλώματος.
Ανοίγοντας Νέες Ευκαιρίες
Οι εξαιρετικές ιδιότητες του υποστρώματος PCB Rogers RT/duroid 6002 ανοίγουν έναν κόσμο δυνατοτήτων για σχεδιασμό υψηλής συχνότητας.και μηχανική ανθεκτικότητα το καθιστούν μια φυσική επιλογή για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων:
Άντενες φάσης
Συστήματα ραντάρ εδάφους και αερομεταφερόμενα
Άντενες παγκόσμιου συστήματος θέσης (GPS)
Πίσω αεροπλάνα
Συστήματα αποφυγής συγκρούσεων εμπορικών αεροπορικών εταιρειών
Δίκτυα σχηματισμού δέσμης
Με την αξιοποίηση των πλεονεκτημάτων απόδοσης του RT/duroid 6002, οι σχεδιαστές μπορούν να ωθήσουν τα όρια του τι είναι δυνατό στη μηχανική μικροκυμάτων και RF, ξεκλειδώντας νέα σύνορα στην αποτελεσματικότητα του συστήματος,αξιοπιστία, και γενικές δυνατότητες.
Συμπέρασμα
Στον δυναμικό και συνεχώς εξελισσόμενο κόσμο της ηλεκτρονικής υψηλής συχνότητας, το Rogers RT/duroid 6002 ξεχωρίζει ως αληθινή δύναμη.και μηχανική ανθεκτικότητα το καθιστούν μια απαραίτητη επιλογή για τους σχεδιαστές που επιδιώκουν να δημιουργήσουνΧρησιμοποιώντας το πλήρες δυναμικό αυτού του προηγμένου υποστρώματος PCB, οι μηχανικοί μπορούν να ξεκλειδώσουν νέα επίπεδα απόδοσης, αξιοπιστίας και καινοτομίας.ανοίγοντας το δρόμο για την επόμενη γενιά τεχνολογιών υψηλής συχνότητας.
