Υλικό: | Rogers F4BTMS1000 | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 57 mm x 57 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 2 χιλιοστά |
Βάρος χαλκού: | Εξωτερικά στρώματα 2 oz (2,8 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
Επισημαίνω: | 2oz PCB,Χρυσό PCB βύθισης,Πίνακες PCB κυκλώματος 2 mm |
Το PCB F4BTMS αντιπροσωπεύει την τελευταία πρόοδο στα υλικά υψηλών επιδόσεων, βασισμένο στη βάση της σειράς F4BTM.Αυτό το αναβαθμισμένο υλικό ενσωματώνει μια σημαντική ποσότητα κεραμικών και χρησιμοποιεί υπερ- λεπτές, εξαιρετικά λεπτή ενίσχυση ύφασματος από ίνες γυαλιού, με αποτέλεσμα βελτιωμένα χαρακτηριστικά απόδοσης.η σειρά F4BTMS είναι ικανή να αντικαταστήσει παρόμοια ξένα προϊόντα με ανώτερες ιδιότητες.
Η καινοτόμος σύνθεση ελαχιστοποιεί τις διηλεκτρικές απώλειες και βελτιώνει τη σταθερότητα διαστάσεων μειώνοντας την επίδραση της ινώδους γυαλιού κατά την εξάπλωση των ηλεκτρομαγνητικών κυμάτων.Αυτή η πρόοδος επιτρέπει τη μεγαλύτερη χρήση συχνότητας, αυξημένη ηλεκτρική αντοχή και βελτιωμένη θερμική αγωγιμότητα.Η σειρά F4BTMS χαρακτηρίζεται επίσης από έναν εξαιρετικά χαμηλό συντελεστή θερμικής διαστολής και σταθερά χαρακτηριστικά διηλεκτρικής θερμοκρασίας, καθιστώντας την ιδανική επιλογή για απαιτητικά περιβάλλοντα.
Βασικά χαρακτηριστικά
Η σειρά F4BTMS διαθέτει ελάχιστη ανοχή διαμετρικής σταθεράς και εξαιρετική συνέπεια από παρτίδα σε παρτίδα.διατήρηση σταθερής διηλεκτρικής σταθερότητας και χαμηλής απώλειας σε συχνότητες έως 40 GHz, η οποία είναι απαραίτητη για εφαρμογές ευαίσθητες στις φάσεις.
Με έναν ανώτερο συντελεστή θερμοκρασίας διαμετρικής σταθεράς και απώλειας, το υλικό διατηρεί τη σταθερότητα συχνότητας και φάσης σε εύρος θερμοκρασίας από -55 °C έως 150 °C.Η εξαιρετική αντοχή του στην ακτινοβολία εξασφαλίζει ότι οι διηλεκτρικές και φυσικές του ιδιότητες παραμένουν σταθερές ακόμη και μετά την έκθεση σε ακτινοβολία.
Επιπλέον, η σειρά F4BTMS παρουσιάζει χαμηλή απόδοση εξάτμισης αερίων, ικανοποιώντας τις αυστηρές απαιτήσεις εξάτμισης αερίων υπό κενό για αεροδιαστημικές εφαρμογές.Οι ελάχιστοι συντελεστές θερμικής διαστολής στο XΗ βελτιωμένη θερμική αγωγιμότητα το καθιστά κατάλληλο για εφαρμογές υψηλής ισχύος,ενώ η χαμηλή απορρόφηση νερού ενισχύει περαιτέρω την αξιοπιστία του.
Υλικό PCB: | PTFE, υπεραπλής και υπεραπλής γυάλινης ινών, κεραμική. | ||
Ορισμός (F4BTMS) | F4BTMS | DK (10GHz) | DF (10 GHz) |
F4BTMS220 | 2.2±0.02 | 0.0009 | |
F4BTMS233 | 2.33±0.03 | 0.0010 | |
F4BTMS255 | 2.55±0.04 | 0.0012 | |
F4BTMS265 | 2.65±0.04 | 0.0012 | |
F4BTMS294 | 2.94±0.04 | 0.0012 | |
F4BTMS300 | 3.0±0.04 | 0.0013 | |
F4BTMS350 | 3.5±0.05 | 0.0016 | |
F4BTMS430 | 4.3±0.09 | 0.0015 | |
F4BTMS450 | 4.5±0.09 | 0.0015 | |
F4BTMS615 | 6.15±0.12 | 0.0020 | |
F4BTMS1000 | 10.2±0.2 | 0.0020 | |
Αριθμός στρωμάτων: | Μονόπλευρο, διπλόπλευρο PCB, πολυεπίπεδο PCB, υβριδικό PCB | ||
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) | ||
Δυνατότητα διαμετρήσεως | 0.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0.508mm(20mil), 0.635mm(25mil), 0.762mm(30mil), 0.787mm(31mil), 1.016mm(40mil), 1.27mm(50mil), 1.5mm(59mil), 1.524mm(60mil), 1.575mm(62mil), 2.03mm(80mil), 2.54mm(100mil), 3.175mm(125mil), 4.6 χιλιοστών (~ 160 χιλιοστών), 5,08mm ((200mil), 6,35mm ((250mil) | ||
Μέγεθος PCB: | ≤ 400 mm × 500 mm | ||
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. | ||
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσό, ENEPIG κλπ. |
Αριθμοί μοντέλων
Η σειρά F4BTMS περιλαμβάνει διάφορους αριθμούς μοντέλων, ο καθένας από τους οποίους προσφέρει διαφορετικές διηλεκτρικές σταθερές:
- F4BTMS220 (Dk 2.2)
- F4BTMS233 (Dk 2.33)
- F4BTMS255 (Dk 2.55)
- F4BTMS265 (Dk 2.65)
- F4BTMS294 (Dk 2.94)
- F4BTMS300 (Dk 3.0)
- F4BTMS350 (Dk 3.5)
- F4BTMS430 (Dk 4.3)
- F4BTMS450 (Dk 4.5)
- F4BTMS615 (Dk 6.15)
- F4BTMS1000 (Dk 10.2)
Προδιαγραφές

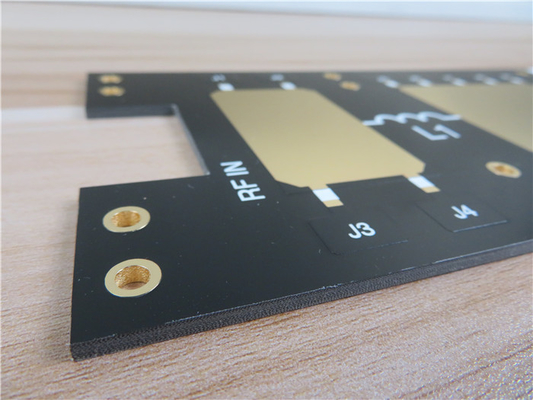

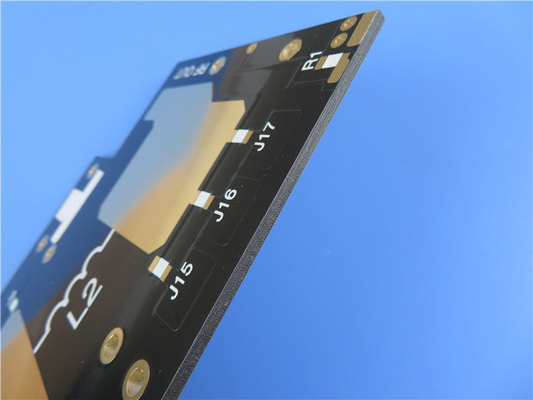

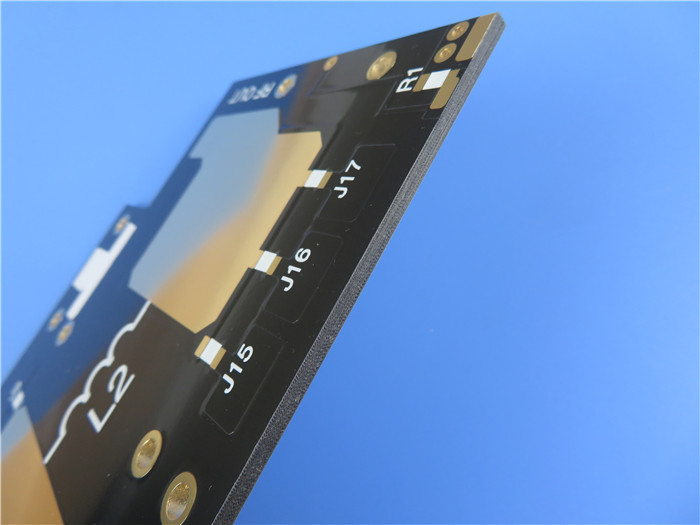

Η συσσωρευτική PCB αποτελείται από ένα άκαμπτο σχέδιο 2 στρωμάτων, με ένα στρώμα χαλκού 1 35 μm, έναν πυρήνα Rogers F4BTMS1000 μεγέθους 2,0 mm και ένα στρώμα χαλκού 2 επίσης σε 35 μm.
Οι διαστάσεις της σανίδας είναι 57 mm x 57 mm, με ανοχή +/- 0,15 mm. Το ελάχιστο ίχνος / χώρος ορίζεται σε 6/8 mils, ενώ το ελάχιστο μέγεθος τρύπας είναι 0,4 mm.
Με πάχος τελικής πλάκας 2,1 mm και βάρος τελικού χαλκού 2,8 mils για τα εξωτερικά στρώματα, η πλάκα έχει σχεδιαστεί για αντοχή.και η επιφάνεια είναι από χρυσό βύθιση.
Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί η αξιοπιστία.
Πρότυπα & Διαθεσιμότητα
Το F4BTMS PCB παρέχεται με υψηλά ποιοτικά πρότυπα, με τον τύπο σχεδίου να είναι Gerber RS-274-X. Συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας την αξιοπιστία και την απόδοσή του.Αυτό το προϊόν είναι διαθέσιμο σε όλο τον κόσμο, καθιστώντας την προσιτή για διάφορες εφαρμογές.
Τυπικές εφαρμογές
Το F4BTMS PCB είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
- Εξοπλισμός αεροδιαστημικού και αεροπορικού τομέα
- Διαστημικές εγκαταστάσεις και εγκαταστάσεις καμπίνας
- Εφαρμογές μικροκυμάτων και ραδιοκυμάτων
- Συστήματα ραντάρ, ιδίως σε στρατιωτικό πλαίσιο
- Δίκτυα τροφοδοσίας για τη διανομή σήματος
- Αντενές ευαίσθητες σε φάση και αντενές φάσης
- Τηλεπικοινωνίες μέσω δορυφόρου
Με τα προηγμένα χαρακτηριστικά και τις ισχυρές επιδόσεις του, το PCB F4BTMS αποτελεί εξαιρετική επιλογή για ηλεκτρονικές εφαρμογές υψηλής συχνότητας και υψηλής αξιοπιστίας.
