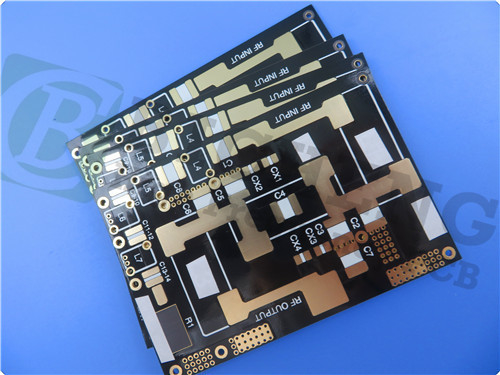

F4BM300 PCB 2 στρώμα 1.524mm Immersion Tin Finished Board

F4BM300 PCB 2 Layer 1.524mm Immersion Tin Finished Board
F4BM300 PCB 2 Layer 1.524mm Immersion Tin Finished Board

Μεγάλες Εικόνας :  F4BM300 PCB 2 στρώμα 1.524mm Immersion Tin Finished Board

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: F4BM300 Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 700 mm x 40 mm = 1PCS, +/- 0,15 mm Μοντέλο: 1,6 χλστ
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Κασσίτερος βύθισης
Επισημαίνω:

1.524mm πλακέτες PCB

,

πίνακας 2 PCB στρώματος

,

Τελειωμένη πλακέτα PCB με βύθιση από κασσίτερο

Στο συνεχώς εξελισσόμενο τοπίο της ηλεκτρονικής κατασκευής, η ζήτηση για υψηλής απόδοσης πλακέτες εκτυπωμένων κυκλωμάτων (PCB) δεν ήταν ποτέ μεγαλύτερη.Οι μηχανικοί και οι σχεδιαστές απαιτούν υλικά που όχι μόνο πληρούν αυστηρά κριτήρια απόδοσης αλλά προσφέρουν επίσης αξιοπιστία και ευελιξία για διάφορες εφαρμογέςΤο F4BM300 PCB από το Wangling είναι ένα καινοτόμο στρώμα που θέτει ένα νέο πρότυπο στη βιομηχανία. Ας ερευνήσουμε τα ιδιαίτερα χαρακτηριστικά, τα οφέλη και τις εφαρμογές του F4BM300 PCB,δείχνοντας γιατί είναι μια απαραίτητη επιλογή για τα σύγχρονα ηλεκτρονικά σχέδια.



Προχωρημένη σύνθεση υλικού

Το λαμινέτο F4BM300 κατασκευάζεται με σχολαστικότητα από έναν επιστημονικά διαμορφωμένο συνδυασμό υφασμάτων από ίνες γυαλιού, ρητίνης πολυτετραφθοροαιθυλενίου (PTFE) και φιλμ PTFE.Αυτή η μοναδική σύνθεση βελτιώνει την ηλεκτρική απόδοση σε σύγκριση με τον προκάτοχό τηςΤα βασικά πλεονεκτήματα περιλαμβάνουν χαμηλότερη διαλεκτρική απώλεια, αυξημένη αντοχή μονόποίησης και βελτιωμένη θερμική σταθερότητα.Το F4BM300 προσφέρει ανταγωνιστικό πλεονέκτημα τόσο σε ποιότητα όσο και σε οικονομική απόδοση..



Σύγκριση με το F4BME300

Ενώ το F4BM300 μοιράζεται το ίδιο διηλεκτρικό στρώμα με το F4BME300, τα δύο διαφέρουν στους συνδυασμούς χαλκού.που το καθιστά κατάλληλο για εφαρμογές που δεν απαιτούν επιδόσεις παθητικής διαμόρφωσης (PIM)Αντίθετα, το F4BME300 είναι συνδυασμένο με αντίστροφα επεξεργασμένο φύλλο (RTF) χαλκού, το οποίο παρέχει εξαιρετικές επιδόσεις PIM, πιο ακριβή έλεγχο γραμμής και μειωμένη απώλεια αγωγού.Αυτή η ευελιξία επιτρέπει στους μηχανικούς να επιλέγουν το καλύτερο λαμινάτο με βάση τις ειδικές ανάγκες της εφαρμογής τους.


Ηλεκτρική απόδοση

Το F4BM300 διαθέτει εντυπωσιακά ηλεκτρικά χαρακτηριστικά:
- Δηλεκτρική σταθερά (Dk): 3,0 στα 10 GHz, εξασφαλίζοντας αποτελεσματική μετάδοση σήματος.
- Συντελεστής διάσπασης: 0,0017 στα 10 GHz, ελαχιστοποιώντας την απώλεια ενέργειας.
- Θερμικός συντελεστής Dk: -80 ppm/°C, παρέχοντας σταθερότητα στις διακυμάνσεις της θερμοκρασίας.
- Απορρόφηση υγρασίας: ≤ 0,08%, εξασφαλίζοντας αξιοπιστία σε υγρό περιβάλλον.
-Αποδοχή εύφλεκτης ικανότητας: UL-94 V0, που πληροί αυστηρά πρότυπα ασφάλειας.



Κατασκευή και Διαστάσεις

Το εν λόγω PCB διαθέτει δύο στρώσεις άκαμπτου σχεδιασμού, αποτελούμενη από:


- Τάξη χαλκού 1: 35 μm
- F4BM300 πυρήνας: 1.524 mm
- Τάξη χαλκού 2: 35 μm



Η τελική πλάκα έχει πάχος 1,6 mm και τηρεί ακριβείς διαμετρικές ανοχές.το οποίο το κάνει κατάλληλο για περίπλοκα σχέδια.Το ελάχιστο ίχνος/διάστημα είναι 5/5 mils, και το ελάχιστο μέγεθος τρύπας είναι 0,4 mm, επιτρέποντας την περίπλοκη καθοδήγηση.



F4BM300 PCB 2 στρώμα 1.524mm Immersion Tin Finished Board 0



Διασφάλιση ποιότητας

Η ποιότητα είναι πρωταρχική στην κατασκευή PCB, και το F4BM300 δεν αποτελεί εξαίρεση.διασφαλίζοντας ότι πληροί τα υψηλά πρότυπα που αναμένουν οι πελάτες μαςΑυτό το PCB συμμορφώνεται με τα πρότυπα IPC-Class-2, εγγυώντας την αξιοπιστία του σε ένα ευρύ φάσμα εφαρμογών.



Πολυδιάστατες εφαρμογές

Το F4BM300 PCB έχει σχεδιαστεί για μια ποικιλία απαιτητικών εφαρμογών, συμπεριλαμβανομένων:



- Συστήματα μικροκυμάτων, ραδιοσυχνοτήτων και ραντάρ: Η χαμηλή απώλεια και η υψηλή σταθερότητά του το καθιστούν ιδανικό για εφαρμογές υψηλής συχνότητας.


- Μετατροπές φάσης και διαχωριστές ισχύος: Ο ακριβής διηλεκτρικός έλεγχος του λαμινίτη είναι ζωτικής σημασίας για την αποτελεσματική διαχείριση του σήματος.


- Δίκτυα τροφοδοσίας και συστήματα κεραίων: ιδανικά για τις ευαίσθητες σε φάση κεραίες και τις κεραίες φάσης, εξασφαλίζοντας βέλτιστες επιδόσεις.


- Τηλεπικοινωνίες μέσω δορυφόρου: Η αξιοπιστία του υπό ακραίες συνθήκες το καθιστά κατάλληλο για αεροδιαστημικές εφαρμογές.


- Αντενές σταθμών βάσης: Η ανθεκτική σχεδίαση του υποστηρίζει την αυξανόμενη ζήτηση για υποδομές τηλεπικοινωνιών.



Συμπεράσματα

Το F4BM300 PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία πλαστικού, συνδυάζοντας ανώτερες ηλεκτρικές ιδιότητες με εξαιρετική σταθερότητα διαστάσεων.Η ευελιξία και η αξιοπιστία του το καθιστούν εξαιρετική επιλογή για μηχανικούς και σχεδιαστές που αναζητούν λύσεις υψηλής απόδοσης σε διάφορες εφαρμογέςΚαθώς το ηλεκτρονικό τοπίο συνεχίζει να εξελίσσεται, το F4BM300 τοποθετείται ως αξιόπιστος εταίρος για καινοτομία και επιτυχία.



Για περισσότερες πληροφορίες σχετικά με το PCB F4BM300 και για οποιαδήποτε ερώτηση για αυτό το PCB, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας.Δεσμευόμαστε να σας παρέχουμε προϊόντα υψηλής ποιότητας και υποστήριξη για τις ανάγκες του ηλεκτρονικού σας έργου.



F4BM300 PCB 2 στρώμα 1.524mm Immersion Tin Finished Board 1
