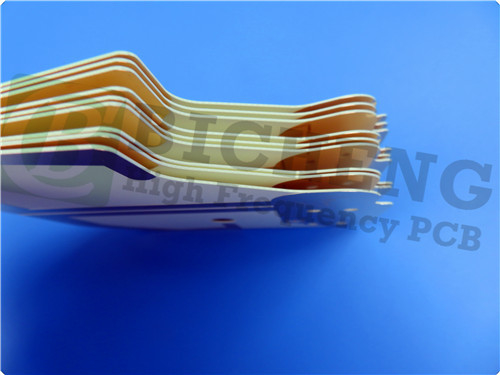

4 στρώμα RO3003 PCB 1OZ RF υψηλής συχνότητας πλακέτα κυκλωμάτων

Καθώς η ζήτηση για πλαίσια έντυπων κυκλωμάτων υψηλών επιδόσεων (PCB) συνεχίζει να αυξάνεται, λόγω της τεχνολογικής προόδου και της αυξανόμενης πολυπλοκότητας των ηλεκτρονικών συσκευών,Η εισαγωγή του Rogers RO3003 High-Frequency PCB σηματοδοτεί ένα σημαντικό ορόσημο στη βιομηχανία.Σχεδιασμένο ειδικά για εμπορικές εφαρμογές μικροκυμάτων και RF, αυτό το καινοτόμο PCB προσφέρει εξαιρετικά χαρακτηριστικά απόδοσης που το καθιστούν ιδανικό για μια ποικιλία προηγμένων εφαρμογών,συμπεριλαμβανομένου του αυτοκινητοβιομηχανικού ραντάρ, προηγμένα συστήματα υποστήριξης οδηγού (ADAS) και ασύρματη υποδομή 5G.

Κατανοώντας το Ρότζερς RO3003: Το υλικό πλεονέκτημα

Το Rogers RO3003 PCB κατασκευάζεται από κεραμικά γεμάτα σύνθετα PTFE, τα οποία παρέχουν πολλά πλεονεκτήματα σε σχέση με τα παραδοσιακά υλικά PCB.Ένα από τα χαρακτηριστικά του laminate RO3003 είναι η εξαιρετική σταθερότητα της διηλεκτρικής σταθεράς (Dk) σε διάφορες θερμοκρασίες και συχνότητεςΗ σταθερότητα αυτή εξαλείφει την αλλαγή βήματος στο Dk που συχνά συμβαίνει κοντά στην θερμοκρασία δωματίου με υλικά γυαλιού PTFE, εξασφαλίζοντας αξιόπιστη απόδοση σε κρίσιμες εφαρμογές.

Βασικά χαρακτηριστικά και προδιαγραφές

1Η διηλεκτρική σταθερά:Το RO3003 PCB έχει Dk 3 ± 0,04 σε 10 GHz και 23 °C. Αυτό το χαμηλό και σταθερό Dk είναι απαραίτητο για τη διατήρηση της ακεραιότητας του σήματος σε εφαρμογές υψηλής συχνότητας.

2Ο παράγοντας διάσπασης:Με συντελεστή διάσπασης 0,001 σε 10 GHz και 23 °C, ο RO3003 ελαχιστοποιεί την απώλεια σήματος, καθιστώντας τον κατάλληλο για εφαρμογές που απαιτούν υψηλή απόδοση και χαμηλή κατανάλωση ενέργειας.

3Θερμική σταθερότητα:Το laminate RO3003 διαθέτει θερμική θερμοκρασία υποβάθμισης (Td) μεγαλύτερη των 500°C, εξασφαλίζοντας αξιόπιστη απόδοση ακόμη και σε ακραίες θερμικές συνθήκες.

4Θερμική αγωγιμότητα:Σε 0,5 W/mK, η θερμική αγωγιμότητα του RO3003 επιτρέπει την αποτελεσματική διάχυση θερμότητας, η οποία είναι κρίσιμη σε εφαρμογές υψηλής ισχύος όπου η υπερθέρμανση μπορεί να οδηγήσει σε βλάβη συστατικού.

5Απορρόφηση:Με ποσοστό απορρόφησης υγρασίας μόλις 0,04%, το RO3003 PCB διατηρεί τις ιδιότητές του σε διάφορες περιβαλλοντικές συνθήκες, ενισχύοντας περαιτέρω την αξιοπιστία του.

6Δορυφόρος θερμικής διαστολής (CTE):Οι χαμηλές τιμές CTE (άξονας Χ: 17 ppm/°C, άξονας Υ: 16 ppm/°C, άξονας Ζ: 25 ppm/°C) εξασφαλίζουν ότι το PCB διατηρεί τη σταθερότητα των διαστάσεων του σε ευρύ εύρος θερμοκρασιών,η οποία είναι κρίσιμη για σχέδια πολυεπίπεδων πλακών.

Οφέλη από το Rogers RO3003 PCB

1. Χαμηλή διηλεκτρική απώλεια

Η χαμηλή διηλεκτρική απώλεια του RO3003 PCB® του επιτρέπει να λειτουργεί αποτελεσματικά σε εφαρμογές που λειτουργούν σε συχνότητες έως και 77 GHz.Η ικανότητα αυτή είναι ιδιαίτερα σημαντική για τις προηγμένες τεχνολογίες τηλεπικοινωνιών και τα συστήματα ραντάρ αυτοκινήτων., όπου τα σήματα υψηλής συχνότητας πρέπει να μεταδίδονται με ελάχιστη υποβάθμιση.

2Εξαιρετικές μηχανικές ιδιότητες

Οι μηχανικές ιδιότητες του RO3003 PCB είναι σταθερές σε όλες τις θερμοκρασιακές διακυμάνσεις, επιτρέποντας αξιόπιστες κατασκευές γραμμών και πολυεπίπεδων πλακών.Αυτή η αξιοπιστία είναι απαραίτητη για σχέδια υψηλής πυκνότητας που απαιτούν ακριβή ηλεκτρικά χαρακτηριστικά.

3. Ενιαίες μηχανικές ιδιότητες

Το RO3003 προσφέρει ομοιόμορφες μηχανικές ιδιότητες σε ένα εύρος διαμετρικών σταθερών, καθιστώντας το κατάλληλο για σχέδια πολυεπίπεδων που ενσωματώνουν διάφορα υλικά.Αυτή η ευελιξία είναι ιδιαίτερα ωφέλιμη για τα υβριδικά σχέδια που συνδυάζουν το αιποξυλικό γυαλί και άλλα υλικά.

4Σταθερή διηλεκτρική σταθερά

Η σταθερή διηλεκτρική σταθερά του RO3003 PCB σε όλα τα εύρη θερμοκρασίας και συχνότητας είναι ιδανική για διάφορες εφαρμογές, συμπεριλαμβανομένων των φίλτρων διέλευσης ζώνης, των κεραίων μικροστριπτικής επικάλυψης,και οσιλατήρες ελεγχόμενης τάσηςΗ σταθερότητα αυτή εξασφαλίζει σταθερή απόδοση σε απαιτητικά περιβάλλοντα.

5. Χαμηλός συντελεστής επεκτάσεως στο επίπεδο

Ο χαμηλός συντελεστής διεύρυνσης του PCB RO3003 του επιπέδου του επιτρέπει να ταιριάζει με το χαλκό, το οποίο είναι ζωτικής σημασίας για την εξασφάλιση αξιόπιστων συναρμολογίων που τοποθετούνται στην επιφάνεια.Αυτό το χαρακτηριστικό ελαχιστοποιεί τον κίνδυνο μηχανικής πίεσης και αποτυχίας λόγω αλλαγών θερμοκρασίας.

6Οικονομική διαδικασία παραγωγής

Η διαδικασία παραγωγής σε μεγάλες ποσότητες που σχετίζεται με το RO3003 PCB έχει ως αποτέλεσμα οικονομική τιμολόγηση του πλαστικού υλικού, καθιστώντας το μια ελκυστική επιλογή για μεγάλης κλίμακας παραγωγή χωρίς να διακυβεύεται η ποιότητα.

Κατασκευή και προδιαγραφές PCB

Το Rogers RO3003 PCB διαθέτει ένα 4 στρώματα άκαμπτο στοίβασμα, σχεδιασμένο για βέλτιστες επιδόσεις:

- Τάξη χαλκού 1: 35 μm
- Rogers RO3003: 60 mil (1.524 mm)
- Τάξη χαλκού 2: 35 μm
- Προετοιμασία RO4450F: 4 mil (0.101 mm)
- Τάγμα χαλκού 3: 35 μm
- Ρότζερς RO3003: 20 χιλιοστά (0,508 mm)
- Τάγμα χαλκού 4: 35 μm

Σημαντικές διαστάσεις και προδιαγραφές

- Διάμετρος του πίνακα: 190 mm x 90 mm
- Ελάχιστο ίχνος / χώρος: 4/4 mils
- Ελάχιστο μέγεθος τρύπας: 0,4 mm
- Τελειωμένη πλάκα Δάχος: 2,4 mm
- Τελειωμένο χαλκό Βάρος: 1 ουγκιά (1,4 ml)
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακό φινίρισμα:
- Χρώματα μεταξοκρέμασης: Πάνω - Κίτρινο, Κάτω - Πράσινο
- Ηλεκτρική δοκιμή: 100% ηλεκτρική δοκιμή πριν από την αποστολή

Τυπικές εφαρμογές

Το Rogers RO3003 PCB είναι ευέλικτο και κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:

- Εφαρμογές αυτοκινητοβιομηχανικών ραντάρ: Υποστήριξη προηγμένων συστημάτων υποστήριξης του οδηγού και χαρακτηριστικών ασφαλείας στα οχήματα.


- Αντενές δορυφορικής παγκόσμιας τοποθέτησης: διασφάλιση αξιόπιστης λήψης και μετάδοσης σήματος.


- Κυτταρικά τηλεπικοινωνιακά συστήματα: ιδανικά για ενισχυτές ισχύος και κεραίες σε δίκτυα κινητής τηλεφωνίας.


- Αντενές για ασύρματες επικοινωνίες: διευκόλυνση της αποτελεσματικής μετάδοσης δεδομένων σε ασύρματα συστήματα.


- Δορυφόροι άμεσης μετάδοσης: διασφάλιση υψηλής ποιότητας μετάδοσης σήματος για δορυφορικές επικοινωνίες.


- Απομακρυσμένοι αναγνώστες μετρητών: Υποστήριξη της αποτελεσματικής συλλογής δεδομένων στις βιομηχανίες κοινής ωφέλειας.


- Ενεργειακά Backplanes: Παροχή ισχυρής υποστήριξης για ηλεκτρονικά συστήματα υψηλής ισχύος.

Συμπεράσματα

Το Rogers RO3003 High-Frequency PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB, ειδικά σχεδιασμένο για να ανταποκρίνεται στις απαιτητικές απαιτήσεις των εφαρμογών ραδιοσυχνοτήτων και μικροκυμάτων.Με εξαιρετική διηλεκτρική σταθερότητα, τα χαρακτηριστικά χαμηλής απώλειας και τις ισχυρές μηχανικές ιδιότητες, το RO3003 PCB είναι έτοιμο να βελτιώσει την απόδοση μιας ευρείας γκάμας ηλεκτρονικών συσκευών.

Για περισσότερες πληροφορίες σχετικά με το Rogers RO3003 PCB ή για να συζητήσετε τις ειδικές ανάγκες του έργου σας, επικοινωνήστε με την ομάδα πωλήσεων μας στο sales10@bichengpcb.com.Δεσμευόμαστε να παρέχουμε ποιοτικά προϊόντα και εξαιρετική υποστήριξη για να σας βοηθήσουμε να πετύχετε τους στόχους του έργου σας.
