Υλικό: | F4BTMS233 πυρήνας - 1,016 mm (40mil) | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 40 mm x 108 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 1,1 χιλ. |
Τελειωμένο βάρος Cu: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | OSP |
Επισημαίνω: | 1.016mm PCB,40mil PCB |

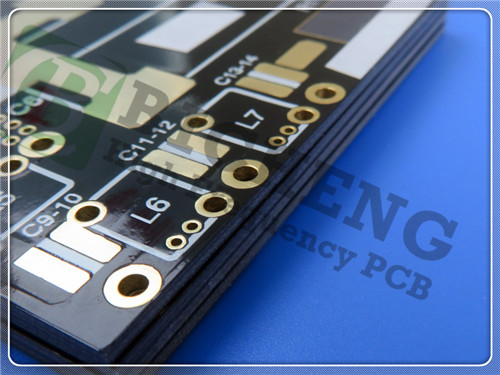

Παρουσιάζουμε το F4BTMS233 PCB, μια κορυφαία λύση σχεδιασμένη για εφαρμογές υψηλής αξιοπιστίας σε απαιτητικά περιβάλλοντα.Το F4BTMS233 αντιπροσωπεύει μια σημαντική πρόοδο στη διαμόρφωση υλικών και τις διαδικασίες κατασκευής.Η PCB είναι κατασκευασμένη με σημαντική ποσότητα κεραμικών και ενισχυμένη με εξαιρετικά λεπτές και εξαιρετικά λεπτές γυάλινες ίνες, παρέχει βελτιωμένες επιδόσεις και ένα ευρύ φάσμα διαλεκτικών σταθερών.καθιστώντας την ιδανική επιλογή για αεροδιαστημικές και άλλες κρίσιμες εφαρμογές.
Προχωρημένη σύνθεση υλικού
Το F4BTMS233 χρησιμοποιεί ένα μοναδικό μείγμα από ειδική νανοκεραμική αναμεμειγμένη με ρητίνη πολυτετραφθοροαιθυλενίου (PTFE),ελαχιστοποιώντας σημαντικά τις αρνητικές επιπτώσεις της γυάλινης ινών στην εξαγωγή ηλεκτρομαγνητικών κυμάτωνΗ πρωτοποριακή αυτή σύνθεση μειώνει τις διηλεκτρικές απώλειες, ενισχύοντας παράλληλα τη σταθερότητα των διαστάσεων και μειώνοντας την ανισιοτροπία X/Y/Z.Το αποτέλεσμα είναι ένα υλικό που όχι μόνο βελτιώνει την ηλεκτρική αντοχή αλλά επίσης παρουσιάζει βελτιωμένη θερμική αγωγιμότητα και χαμηλό συντελεστή θερμικής διαστολήςΕπιπλέον, τα σταθερά διηλεκτρικά χαρακτηριστικά θερμοκρασίας του υλικού το καθιστούν κατάλληλο για ένα ευρύ φάσμα συνθηκών λειτουργίας.
Βασικά χαρακτηριστικά
- Η διηλεκτρική σταθερά (Dk): 2,33 στα 10 GHz, παρέχοντας αξιόπιστη απόδοση σε εφαρμογές υψηλής συχνότητας.
- Συντελεστής διάσπασης: 0,0010 στα 10 GHz και 0,0011 στα 20 GHz, εξασφαλίζοντας ελάχιστη απώλεια ενέργειας.
- Συντελεστής θερμικής διαστολής (CTE): άξονας X σε 35 ppm/°C, άξονας Y σε 40 ppm/°C και άξονας Z σε 220 ppm/°C, ισχύει από -55°C έως 288°C.
- Χαμηλός θερμικός συντελεστής Dk: -122 ppm/°C, διατηρώντας σταθερότητα από -55°C έως 150°C.
- Αξιολόγηση UL-94 V0: Διασφάλιση συμμόρφωσης με αυστηρά πρότυπα εύφλεξης.
- Χαμηλή απορρόφηση υγρασίας: μόλις 0,02%, βελτιώνοντας την αξιοπιστία σε διάφορα περιβάλλοντα.
Λεπτομέρειες για τη συσσώρευση PCB και κατασκευή
Το F4BTMS233 PCB διαθέτει δύο στρώσεις άκαμπτου σχεδιασμού με τις ακόλουθες προδιαγραφές:
- Τάξη χαλκού 1: 35 μm
- F4BTMS233 πυρήνας: 1,016 mm (40 mil)
- Τάξη χαλκού 2: 35 μm
Οι διαστάσεις των πλακών είναι 40 mm x 108 mm (± 0,15 mm), με πάχος τελικής πλακέτας 1,1 mm. Το τελικό βάρος χαλκού των εξωτερικών στρωμάτων είναι 1,4 mils,διασφάλιση της βέλτιστης αγωγιμότητας.
Επιπρόσθετες λεπτομέρειες κατασκευής περιλαμβάνουν ελάχιστο ίχνος / χώρο 5/4 mils, ελάχιστο μέγεθος τρύπας 0,3 mm και πάχος επικάλυψης 20 μm.Το φινίρισμα επιφάνειας είναι OSP (Organic Soldability Preservative)Το επάνω πινέλο είναι εκτυπωμένο με λευκό χρώμα, ενώ το επάνω μασί είναι έντονο μπλε, παρέχοντας σαφή ταυτοποίηση των εξαρτημάτων.
Για να εξασφαλιστεί η ποιότητα, πριν από την αποστολή διεξάγεται ηλεκτρική δοκιμή 100%, με σκοπό να διασφαλίζεται ότι κάθε PCB πληροί τα υψηλότερα πρότυπα απόδοσης.
Το έργο τέχνης παρέχεται σε μορφή Gerber RS-274-X, διευκολύνοντας την απρόσκοπτη ενσωμάτωση με τις τυποποιημένες διαδικασίες κατασκευής.
Διασφάλιση ποιότητας
Κατασκευασμένο σύμφωνα με τα πρότυπα IPC-Class-2, το PCB F4BTMS233 εξασφαλίζει μέτριο επίπεδο αξιοπιστίας κατάλληλο για καταναλωτικά ηλεκτρονικά και εξειδικευμένες εφαρμογές.Η δέσμευση αυτή για την ποιότητα εγγυάται ένα προϊόν που ανταποκρίνεται σταθερά σε αυστηρά κριτήρια επιδόσεων.
Τυπικές εφαρμογές
Το PCB F4BTMS233 είναι ιδανικό για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων:
- Αεροδιαστημικός εξοπλισμός: Ιδανικός για εξοπλισμό διαστήματος και καμπίνας που απαιτεί υψηλή αξιοπιστία.
- Εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων: Κατάλληλο για προηγμένα εξαρτήματα μικροκυμάτων και συστήματα ραδιοσυχνοτήτων.
- Στρατιωτικό ραντάρ: ιδανικό για ραντάρ και στρατιωτικές εφαρμογές που απαιτούν ακρίβεια.
- Δίκτυα τροφοδοσίας και ευαίσθητες σε φάση κεραίες: σχεδιασμένες για κεραίες φάσης και δορυφορικές επικοινωνίες.
Συμπεράσματα
Ανακαλύψτε τα πλεονεκτήματα του F4BTMS233 PCB, σχεδιασμένο για την αριστεία σε εφαρμογές υψηλής συχνότητας και υψηλής αξιοπιστίας.και αυστηρά πρότυπα ποιότητας, αυτό το PCB είναι έτοιμο να ανταποκριθεί στις απαιτήσεις των σύγχρονων ηλεκτρονικών.
