PCB Material: | F4BTMS220 Core - 6.35 mm (250mil) | Layer Count: | 2-layer |
---|---|---|---|
PCB Thickness: | 6.4mm | Solder Mask: | No |
Silkscreen: | No | Surface Finish: | Pure gold |
Επισημαίνω: | Καθαρό χρυσό τελειωμένο PCB,250 ml PCB,F4BTMS220 PCB |
Στον κόσμο των ηλεκτρονικών συσκευών υψηλής συχνότητας και υψηλής αξιοπιστίας, η ζήτηση για προηγμένα υλικά που μπορούν να αντέξουν ακραίες συνθήκες παράλληλα με εξαιρετικές επιδόσεις είναι κρίσιμη.Η σειρά F4BTMS αντιπροσωπεύει ένα πρωτοποριακό άλμα στην τεχνολογία PCBΣχεδιασμένο για να ανταποκρίνεται στις αυστηρές απαιτήσεις της αεροδιαστημικής, του ραντάρ και των δορυφορικών επικοινωνιών.Αυτό το καινοτόμο υλικό PCB επαναπροσδιορίζει τι είναι δυνατό σε εφαρμογές υψηλής συχνότητας.
Γιατί η σειρά F4BTMS έχει σημασία
Η σειρά F4BTMS δεν είναι απλά μια αναβάθμιση, είναι μια επανάσταση.Το υλικό αυτό επιτυγχάνει μια τέλεια ισορροπία χαμηλών διαλεκτρικών απωλειών.Η ατμόσφαιρα είναι πολύ ισχυρή, με υψηλή σταθερότητα διαστάσεων και ανώτερη θερμική απόδοση.
Υπερ-χαμηλή διηλεκτρική σταθερά (Dk): 2,2 @ 10GHz, εξασφαλίζοντας ελάχιστη απώλεια σήματος και βέλτιστη απόδοση σε εφαρμογές υψηλής συχνότητας.
Εξαιρετικός παράγοντας διάσπασης (Df): 0,0009 @ 10GHz και 0,0010 @ 20GHz, μειώνοντας την απώλεια ενέργειας και βελτιώνοντας την ακεραιότητα του σήματος.
Χαμηλός συντελεστής θερμικής διαστολής (CTE): τιμές X/Y/Z CTE 40/50/290 ppm/°C, εξασφαλίζοντας σταθερότητα σε ευρύ εύρος θερμοκρασιών (-55°C έως 288°C).
Χαμηλή απορρόφηση υγρασίας: 0,02%, καθιστώντας το ιδανικό για σκληρά περιβάλλοντα.
Υψηλή θερμική αγωγιμότητα: Βελτιωμένη διάχυση θερμότητας για αξιόπιστη λειτουργία σε απαιτητικές συνθήκες.
Πιστοποίηση UL-94 V0: Ανθεκτική στη φλόγα και συμμόρφωση με αυστηρά πρότυπα ασφάλειας.

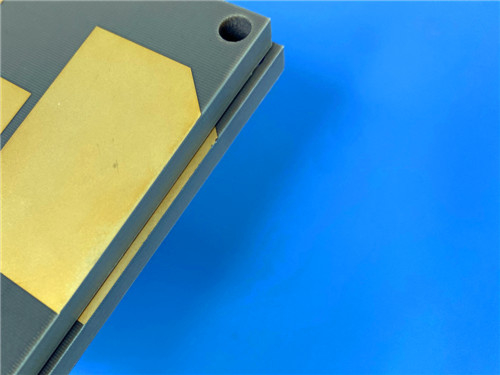

Βασικά χαρακτηριστικά του παρόντος PCB F4BTMS220
Διάμετρος πίνακα: 75 mm x 75 mm, με πάχος 6,4 mm.
Βάρος χαλκού: 35 μm στα εξωτερικά στρώματα.
Επιφάνεια: Καθαρό χρυσό για ανώτερη αγωγιμότητα και αντοχή στη διάβρωση.
Προηγμένη κατασκευή: Δεν υπάρχουν τυφλοί οδοί, με ελάχιστο ίχνος / χώρο 5/9 mils και ελάχιστο μέγεθος τρύπας 0,6 mm.
Ακριβής δοκιμή: 100% ηλεκτρική δοκιμή εξασφαλίζει την αξιοπιστία πριν από την αποστολή.
Γιατί να επιλέξετε τη σειρά F4BTMS;
Αξεπέραστες επιδόσεις: Με την εξαιρετικά χαμηλή διηλεκτρική σταθερά και τον συντελεστή διάσπασης, η σειρά F4BTMS είναι ιδανική για εφαρμογές υψηλής συχνότητας και υψηλής ταχύτητας.
Αξιόπιστη σε ακραίες συνθήκες: Η χαμηλή θερμική της επέκταση και η απορρόφηση υγρασίας την καθιστούν ιδανική για αεροδιαστημικές και στρατιωτικές εφαρμογές.
Βιωσιμότητα και Ασφάλεια: Χωρίς αλογόνες και πιστοποιημένο UL-94 V0, πληροί τα παγκόσμια πρότυπα περιβάλλοντος και ασφάλειας.
Παγκόσμια Διαθεσιμότητα: Πρόσβαση σε όλο τον κόσμο, εξασφαλίζοντας ότι μπορείτε να βασίζεστε στις επιδόσεις του, ανεξάρτητα από το πού βρίσκεται η επιχείρησή σας.
Εφαρμογές που Απαιτούν Εξοχότητα
Η σειρά F4BTMS έχει σχεδιαστεί για βιομηχανίες όπου η αποτυχία δεν αποτελεί επιλογή:
Αεροδιαστημικές και δορυφορικές επικοινωνίες: εξασφαλίζει αξιόπιστη απόδοση στον χώρο και τον εξοπλισμό καμπίνας.
Ραδικά και στρατιωτικά συστήματα: Παρέχει ακρίβεια και αντοχή σε ραντάρ και κεραίες φάσης.
Συστήματα μικροκυμάτων και ραδιοσυχνοτήτων: παρέχει σταθερή μετάδοση σήματος σε περιβάλλοντα υψηλής συχνότητας.
Δίκτυα τροφοδοσίας και κεραίες: Υποστηρίζει σύνθετη διαδρομή σήματος με ελάχιστη απώλεια.
Το μέλλον των PCB υψηλής συχνότητας
Η σειρά F4BTMS είναι κάτι παραπάνω από ένα απλό υλικό PCB, είναι μια απόδειξη της δύναμης της καινοτομίας.Το υλικό αυτό θέτει ένα νέο πρότυπο για εφαρμογές υψηλής συχνότητας και υψηλής αξιοπιστίας..
Είτε σχεδιάζετε την επόμενη γενιά αεροδιαστημικών συστημάτων, τεχνολογίας ραντάρ, ή δορυφορικών επικοινωνιών, η σειρά F4BTMS παρέχει την απόδοση, την αξιοπιστία,και αντοχή που χρειάζεσαι για να πετύχεις.
Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα ή να ζητήσετε προσφορά!
