PCB Material: | F4BTMS1000 Core - 6.35 mm (250mil) | Layer Count: | 4-layer |
---|---|---|---|
PCB Thickness: | 12.9mm | Solder Mask: | No |
Silkscreen: | No | Surface Finish: | HASL |
Επισημαίνω: | F4BTMS1000 PCB,4 στρώματα PCB,Πίνακας κυκλωμάτων HASL |

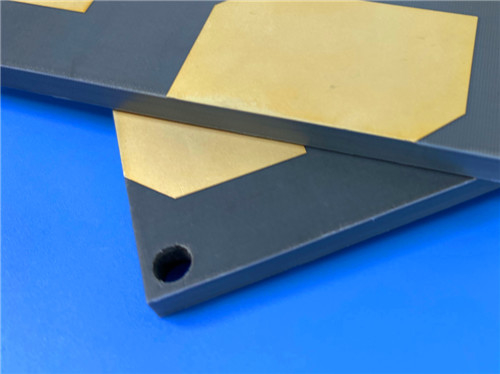

Είμαστε ενθουσιασμένοι που ανακοινώνουμε την άφιξη του πρόσφατα προμηθευμένου F4BTMS1000 PCB,μια πρωτοποριακή λύση σχεδιασμένη για να ανταποκρίνεται στις πιο απαιτητικές απαιτήσεις εφαρμογών υψηλής συχνότητας και υψηλής αξιοπιστίαςΧτισμένο με το προηγμένο υλικό της σειράς F4BTMS, αυτό το PCB είναι σχεδιασμένο για να προσφέρει εξαιρετικές επιδόσεις, αντοχή και θερμική σταθερότητα, καθιστώντας το ιδανική επιλογή για αεροδιαστημική, ραντάρ,και δορυφορικές επικοινωνίες.
Γιατί να επιλέξετε το PCB F4BTMS1000;
Το F4BTMS1000 PCB δεν είναι απλά μια άλλη πλακέτα κυκλωμάτων, είναι ένα τεχνολογικό άλμα προς τα εμπρός.
Υπερ-χαμηλή απώλεια σήματος: Με διηλεκτρική σταθερά (Dk) 10,2 @ 10GHz και συντελεστή διάσπασης (Df) 0,0020 @ 10GHz, εξασφαλίζει ελάχιστη εξασθένιση του σήματος και ανώτερη ακεραιότητα του σήματος.
Εξαιρετική θερμική διαχείριση: Η θερμική αγωγιμότητα 0,81 W/mK επιτρέπει την αποτελεσματική διάχυση της θερμότητας, μειώνοντας τα θερμά σημεία και ενισχύοντας την αξιοπιστία της συσκευής.
Εξαιρετική σταθερότητα διαστάσεων: Οι χαμηλές τιμές CTE (16/18/32 ppm/°C) εξασφαλίζουν την αξιοπιστία σε ευρύ εύρος θερμοκρασιών (-55°C έως 288°C).
Χαμηλή απορρόφηση υγρασίας: η απορρόφηση υγρασίας 0,03% το καθιστά ιδανικό για σκληρά και υγρά περιβάλλοντα.
Στερεές Μηχανικές Ιδιότητες: Το χαλκό RTF μειώνει την απώλεια των αγωγών και παρέχει εξαιρετική αντοχή στην απολέπιση, εξασφαλίζοντας αντοχή και απόδοση.
Βασικές προδιαγραφές
Διάμετρος πίνακας: 145 mm x 145 mm, με πάχος 12,9 mm.
Αριθμός στρωμάτων: 4 στρώματα άκαμπτο PCB.
Βάρος χαλκού: 1 ουγκιά (35μm) για τα δύο εσωτερικά και εξωτερικά στρώματα.
Επεξεργασία επιφάνειας: HASL (Hot Air Solder Leveling) για αξιόπιστη συγκολλητικότητα.
Ακολουθήστε / Διαστημικό: 5/7 mils, επιτρέποντας υψηλής πυκνότητας δρομολόγηση.
Διάδρομος πάχους επίστρωσης: 20μm, εξασφαλίζοντας αντοχή και αγωγιμότητα.
Ακριβής δοκιμή: 100% ηλεκτρική δοκιμή εγγυάται την αξιοπιστία πριν από την αποστολή.
Εφαρμογές που Απαιτούν Εξοχότητα
Το F4BTMS1000 PCB έχει σχεδιαστεί για βιομηχανίες όπου η απόδοση και η αξιοπιστία είναι κρίσιμες:
Αεροδιαστημικές και δορυφορικές επικοινωνίες: διασφαλίζει την αξιόπιστη λειτουργία του διαστημικού εξοπλισμού και του εξοπλισμού καμπίνας, ακόμη και υπό ακραίες συνθήκες.
Ραδικά και στρατιωτικά συστήματα: Παρέχει ακρίβεια και αντοχή σε ραντάρ και κεραίες φάσης, υποστηρίζοντας λειτουργίες κρίσιμης σημασίας.
Συστήματα μικροκυμάτων και ραδιοσυχνοτήτων: παρέχει σταθερή μετάδοση σήματος σε περιβάλλοντα υψηλής συχνότητας, εξασφαλίζοντας βέλτιστη απόδοση.
Δίκτυα τροφοδοσίας και κεραίες: Υποστηρίζει σύνθετη δρομολόγηση σήματος με ελάχιστη απώλεια, βελτιώνοντας τη συνολική απόδοση του συστήματος.
Γιατί η σειρά F4BTMS;
Αξεπέραστη απόδοση: Ιδανική για εφαρμογές υψηλής συχνότητας και υψηλής ισχύος.
Αξιόπιστη σε ακραίες συνθήκες: Ιδανική για αεροδιαστημικά, στρατιωτικά και δορυφορικά συστήματα.
Παγκόσμια Διαθεσιμότητα: Πρόσβαση σε όλο τον κόσμο, εξασφαλίζοντας απρόσκοπτη ενσωμάτωση στα έργα σας.
Βιωσιμότητα: Χωρίς αλογόντα και φιλικό προς το περιβάλλον, σύμφωνα με τα παγκόσμια πρότυπα.
Το μέλλον των PCB υψηλών επιδόσεων
Το F4BTMS1000 PCB είναι κάτι παραπάνω από ένα απλό υλικό, δείχνει την δύναμη της καινοτομίας.Το υλικό αυτό καθιερώνει ένα νέο σημείο αναφοράς για εφαρμογές υψηλής συχνότητας και υψηλής αξιοπιστίας..
Είτε σχεδιάζετε την επόμενη γενιά αεροδιαστημικών συστημάτων, τεχνολογίας ραντάρ, ή δορυφορικών επικοινωνιών, το F4BTMS1000 PCB προσφέρει την απαραίτητη απόδοση, αξιοπιστία,και αντοχή για την επιτυχία.
Αναβαθμίστε τα σχέδιά σας με το F4BTMS1000 PCB
Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα ή να ζητήσετε προσφορά!
