PCB Material: | FR408HR | Layer Count: | 4-layer |
---|---|---|---|
PCB Thickness: | 1.6mm +/- 10% | Solder Mask: | Blue |
Silkscreen: | White | Surface Finish: | ENIG |
Επισημαίνω: | FR408HR πολυεπίπεδη PCB,1.6mm πολυεπίπεδο PCB,Πίνακες κυκλωμάτων PCB πολλαπλών στρωμάτων |

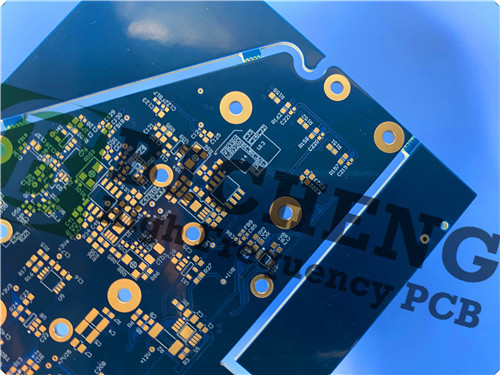

Είμαστε περήφανοι που παρουσιάζουμε το προηγμένο μας 4 στρώματα άκαμπτο PCB, κατασκευασμένο από υλικό FR408HR,ειδικά σχεδιασμένα για να ανταποκρίνονται στις αυστηρές απαιτήσεις υψηλής αξιοπιστίας και εξαιρετικής απόδοσης σε διάφορες ηλεκτρονικές εφαρμογέςΕίτε χρησιμοποιείται σε ψηφιακές συσκευές υψηλής ταχύτητας, δίκτυα επικοινωνιών, είτε σε ιατρικούς και βιομηχανικούς εξοπλισμούς, αυτό το PCB είναι σχεδιασμένο για να προσφέρει εξαιρετικά αποτελέσματα.διασφάλιση μακροζωίας και αποτελεσματικότητας στα ηλεκτρονικά σας έργα.
Βασικές προδιαγραφές: Ακατάπαυστα χαρακτηριστικά για βέλτιστη απόδοση
Αυτό το PCB διαθέτει μια ποικιλία βασικών προδιαγραφών που το καθιστούν κατάλληλο για δύσκολα περιβάλλοντα:
- Σκάλες: 4 Σκάλες
- Υλικό: FR408HR
- Μασκέτα συγκόλλησης: μπλε και στις δύο πλευρές
- Τυπωτική με μεταξένιο υλικό: λευκή και στις δύο πλευρές
- Επιφανειακό φινίρισμα: ENIG
- Συνολικό πάχος: 1,6 mm ± 10%
- Μέγεθος:** 140 mm x 160 mm
- Ελάχιστο μέγεθος τρύπας: 0,3 mm
- Δυνατότητα εφοδιασμού: 10 μm
- Ελάχιστο διηλεκτρικό πάχος: 100 μm
- Ελάχιστο πλάτος ίχνη: 102 μm
- Ελάχιστη απόσταση: 102 μm
- Διάδρομοι: Διάδρομοι γεμάτοι και καλυμμένοι (χωρίς τυφλούς ή θαμμένους δρόμους)
Αυτές οι προδιαγραφές έχουν σχεδιαστεί προσεκτικά για να εξασφαλίσουν υψηλές επιδόσεις και αξιοπιστία σε διάφορες εφαρμογές.
Συγκέντρωση PCB: Στρατηγική διάταξη στρωμάτων
Η συσσώρευση αυτού του PCB έχει σχεδιαστεί προσεκτικά για να βελτιστοποιήσει τη λειτουργικότητά του και την αντοχή του:
- στρώμα 1: χαλκό 45μm, παρέχοντας μια σταθερή βάση για ηλεκτρική σύνδεση.
- στρώμα 2: 35μm Χαλκό σε FR408HR (100μm Prepreg), εξασφαλίζοντας ελάχιστη απώλεια σήματος.
- στρώμα 3: 35μm Χαλκό σε FR408HR (1230μm Core), βελτιώνοντας τη θερμική διαχείριση.
- Στο στρώμα 4: 45μm χαλκό, ολοκληρώνει την ανθεκτική πολυεπίπεδη δομή.
Αυτή η στρατηγική διάταξη επιτρέπει εξαιρετικές ηλεκτρικές επιδόσεις και διάχυση θερμότητας, καθιστώντας την ιδανική για εφαρμογές υψηλής πυκνότητας.
Ποιότητα και συμμόρφωση: συμμόρφωση με τα πρότυπα της βιομηχανίας
Το PCB αυτό συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-3, εξασφαλίζοντας αξιοπιστία και άριστη απόδοση.Το παρασχεμένο έργο τέχνης ακολουθεί τη μορφή Gerber RS-274-X, διασφαλίζοντας τη συμβατότητα με τα βιομηχανικά πρότυπα και διευκολύνοντας την ομαλή διαδικασία παραγωγής.
Πλεονεκτήματα του υλικού FR408HR: Ανώτατα χαρακτηριστικά απόδοσης
Το λαμινέτο FR408HR και το προετοιμαστικό έχουν κατασκευαστεί με το πατενταρισμένο σύστημα ρητίνης της Isola, το οποίο προσφέρει αρκετά πλεονεκτήματα:
- Βελτιωμένη επέκταση του άξονα Z: 30% καλύτερη από τα ανταγωνιστικά προϊόντα, εξασφαλίζοντας σταθερότητα υπό θερμική πίεση.
- Μεγαλύτερο ηλεκτρικό εύρος ζώνης: 25% χαμηλότερη απώλεια βελτιώνει την ακεραιότητα του σήματος, απαραίτητη για εφαρμογές υψηλής ταχύτητας.
- Υπερισσότερη αντοχή στην υγρασία: Εξαιρετική απόδοση κατά τη διάρκεια των διαδικασιών επαναρρόφησης, μειώνοντας τον κίνδυνο ελαττωμάτων.
- Συμβατότητα: Η φθοριστική ακτινοβολία λέιζερ και η παρεμπόδιση των υπεριώδεις ακτινοβολιών βελτιώνουν την ακρίβεια της επιθεώρησης και την αποτελεσματικότητα της παραγωγής.
Αυτά τα χαρακτηριστικά καθιστούν το FR408HR εξαιρετική επιλογή για απαιτητικά περιβάλλοντα.
Βασικά χαρακτηριστικά: Τεχνικές προδιαγραφές
- Θερμοκρασία μετάβασης του γυαλιού (Tg): 190°C, εξασφαλίζοντας θερμική σταθερότητα.
- Δηλεκτρική σταθερά: 3,65 @ 10GHz, παρέχοντας αξιόπιστη μετάδοση σήματος.
- Συντελεστής διάσπασης: 0,0095 @ 10GHz, ελαχιστοποιώντας την απώλεια ενέργειας.
- Συμμόρφωση με το RoHS: φιλικό προς το περιβάλλον, που πληροί τα κανονιστικά πρότυπα.
- Ανθεκτικό στις CAF: Κατάλληλο για διαδικασίες συναρμολόγησης χωρίς μόλυβδο.
- Δυνατότητα επανεξέτασης: έως και 6 φορές σε θερμοκρασία 260°C, προσαρμόζεται σε διάφορες τεχνικές συγκόλλησης.
Τυπικές εφαρμογές: Πολυδιάστατες περιπτώσεις χρήσης
Αυτό το PCB είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
- Εφαρμογές διασύνδεσης υψηλής πυκνότητας (HDI): ιδανικές για συμπαγές σχεδιασμό που απαιτεί αποτελεσματική χρήση χώρου.
- Ψηφιακές συσκευές υψηλής ταχύτητας: υποστηρίζει ταχύτατα ποσοστά μεταφοράς δεδομένων και αξιόπιστες επιδόσεις.
- Εξοπλισμός δικτύωσης και επικοινωνίας: εξασφαλίζει σταθερές συνδέσεις και ελάχιστη υποβάθμιση του σήματος.
- Ιατρικές και βιομηχανικές συσκευές: παρέχει αξιοπιστία και ακρίβεια σε κρίσιμα περιβάλλοντα.
Συνοπτικά, το υψηλής απόδοσης 4 στρώσεων άκαμπτο PCB μας είναι μια ευπροσάρμοστη λύση προσαρμοσμένη για να καλύψει τις ανάγκες του σύγχρονου ηλεκτρονικού εξοπλισμού, συνδυάζοντας ισχυρές προδιαγραφές με προηγμένη τεχνολογία υλικών.
