Στον ταχέως εξελισσόμενο κόσμο της ηλεκτρονικής υψηλής συχνότητας, η ζήτηση για αξιόπιστες και υψηλής απόδοσης πλακέτες εκτυπωμένων κυκλωμάτων (PCB) είναι μεγαλύτερη από ποτέ.Ειδικευόμαστε στην παροχή πρωτοποριακών λύσεων PCB προσαρμοσμένων για τις ανάγκες προηγμένων εφαρμογών RF και μικροκυμάτων.
Γιατί να διαλέξεις τον Ρότζερς ΡΟ3003;
Τα laminates Rogers RO3003 έχουν σχεδιαστεί για να παρέχουν εξαιρετική σταθερότητα στη διαλεκτρική σταθερά (Dk) σε ένα ευρύ φάσμα θερμοκρασιών και συχνοτήτων.Το RO3003 εξαλείφει τη μεταβολή βήματος στο Dk κοντά στην θερμοκρασία δωματίου, καθιστώντας την ιδανική επιλογή για εφαρμογές υψηλής συχνότητας όπως:
Συστήματα ραντάρ αυτοκινήτων (77 GHz)
Προηγμένα συστήματα υποβοήθησης του οδηγού (ADAS)
Ασύρματη υποδομή 5G (mmWave)
Βασικά χαρακτηριστικά του Rogers RO3003
Διορθωτική μέθοδος
Παράγοντας διάσπασης (Df): 0,001 σε 10 GHz/23°C
Θερμική αγωγιμότητα: 0,5 W/mK
Απορρόφηση υγρασίας: 0,04%
Θερμική θερμοκρασία αποσύνθεσης (Td): > 500°C
Συντελεστής θερμικής διαστολής (CTE):
Άξονας Χ: 17 ppm/°C
Άξονας Y: 16 ppm/°C
Αξός Z: 25 ppm/°C
| RO3003 Τυπική αξία |
| Ιδιοκτησία |
RO3003 |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
3.0±0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
3 |
Z |
|
8GHz έως 40GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης,tanδ |
0.001 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
-3 |
Z |
ppm/°C |
10 GHz -50°C έως 150°C |
IPC-TM-650 2.5.5.5 |
| Διαμετρική σταθερότητα |
0.06
0.07 |
X
Y |
χιλιοστά |
ΚΟΝΤ Α |
IPC-TM-650 2.2.4 |
| Αντίσταση όγκου |
107 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC 2.5.17.1 |
| Αντίσταση επιφάνειας |
107 |
|
MΩ |
ΚΟΝΤ Α |
IPC 2.5.17.1 |
| Μοντέλο τράβηξης |
930
823 |
X
Y |
MPa |
23°C |
ΑΣTM D 638 |
| Απορρόφηση υγρασίας |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Ειδική θερμότητα |
0.9 |
|
j/g/k |
|
Υπολογισμός |
| Θερμική αγωγιμότητα |
0.5 |
|
W/M/K |
50°C |
ΑΣTM D 5470 |
Συντελεστής θερμικής διαστολής
(-55 έως 288°C) |
17
16
25 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ΑΣTM D 3850 |
| Σφιχτότητα |
2.1 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
12.7 |
|
Επικεφαλής. |
1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης |
IPC-TM 2.4.8 |
| Πυροδοσία |
V-0 |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
Οφέλη των PCB με βάση το RO3003
Χαμηλή διηλεκτρική απώλεια: ιδανική για εφαρμογές έως 77 GHz, εξασφαλίζοντας ελάχιστη απώλεια σήματος και ανώτερη απόδοση.
Εξαιρετικές μηχανικές ιδιότητες: Αξιόπιστες κατασκευές με γραμμή και πολυεπίπεδα πλακάκια με ομοιόμορφες μηχανικές ιδιότητες σε ένα εύρος διαμετρικών σταθερών.
Σταθερή διηλεκτρική σταθερά: εξασφαλίζει σταθερή απόδοση σε φίλτρα ζώνης, κεραίες μικροστριπτικής επικάλυψης και ταλαντωτές ελεγχόμενης τάσης.
Χαμηλός συντελεστής επέκτασης στο αεροπλάνο: ταιριάζει με χαλκό, επιτρέποντας αξιόπιστες επιφανειακές συναρτήσεις και εξαιρετική σταθερότητα διαστάσεων.
Κόστος-αποτελεσματικότητα: Οι διαδικασίες παραγωγής σε μεγάλες ποσότητες καθιστούν τα λαμινάτα RO3003 μια οικονομική επιλογή για εφαρμογές υψηλής συχνότητας.

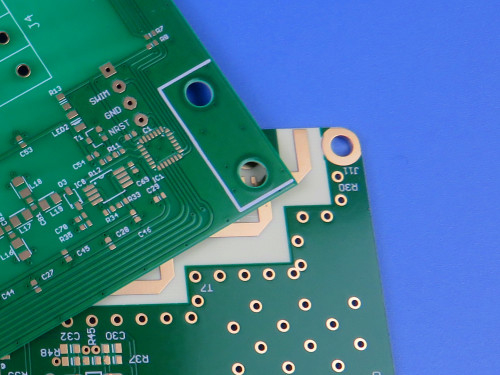

Λεπτομέρειες κατασκευής PCB
Η κατασκευή των 4 στρωμάτων σκληρών PCB με υπόστρωμα RO3003 είναι βελτιστοποιημένη για υψηλής συχνότητας:
Διάμετρος του πίνακα: 110,9 mm x 110,9 mm
Στάκκαπ στρώματος:
Διάταξη χαλκού 1: 35 μm
Rogers RO3003 Υποστρώμα: 5 mil (0,127 mm)
Διάταξη χαλκού 2: 35 μm
Προετοιμασία: 4 mil (0,102 mm)
Rogers RO3003 Υποστρώμα: 50 mil (1,27 mm)
Διάταξη χαλκού 2: 35 μm
Τελειωμένο πάχος πλάκας: 1,64 mm
Επιφανειακό φινίρισμα: Ασημένιο βύθισης
Ηλεκτρική δοκιμή: 100% δοκιμή πριν από την αποστολή
Τυπικές εφαρμογές
Τα PCB Rogers RO3003 χρησιμοποιούνται ευρέως σε:
Συστήματα ραντάρ αυτοκινήτων
Άντενες δορυφορικής παγκόσμιας τοποθέτησης (GPS)
Συστήματα κυτταρικών τηλεπικοινωνιών (ενισχυτές ισχύος και κεραίες)
Άλλες κεραίες για ασύρματες επικοινωνίες
Δορυφόροι απευθείας μετάδοσης
Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
Απομακρυσμένοι αναγνώστες μετρητών
Πίσω αεροπλάνα
Γιατί συνεργάζεσαι μαζί μας;
Στη bicheng, συνδυάζουμε προηγμένα υλικά όπως το Rogers RO3003 με τις πιο προηγμένες διαδικασίες παραγωγής για να παράγουμε PCB που πληρούν τα υψηλότερα βιομηχανικά πρότυπα (IPC-Class-2).Η δέσμευσή μας για την ποιότητα και την αξιοπιστία εξασφαλίζει ότι οι εφαρμογές υψηλής συχνότητας σας λειτουργούν με τον καλύτερο δυνατό τρόπο..
Παγκόσμια Διαθεσιμότητα
Τα Rogers RO3003 PCBs μας είναι διαθέσιμα σε όλο τον κόσμο, καθιστώντας εύκολο για εσάς να έχετε πρόσβαση σε πρωτοποριακές λύσεις, όπου κι αν βρίσκεστε.
Ξεκινήστε σήμερα
Επικοινωνήστε μαζί μας σήμερα για να ζητήσετε μια προσφορά ή να συζητήσετε τις συγκεκριμένες απαιτήσεις σας.Αφήστε μας να σας βοηθήσουμε να επιτύχετε απαράμιλλες επιδόσεις με τις λύσεις PCB RO3003 της Rogers.
