Υλικό: | Rogers RO4350B Core - 0,102 mm (4mil) | Αριθμός στρωμάτων: | 18 στρώσεις |
---|---|---|---|
Μέγεθος PCB: | 218 mm x 497 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 3.2mm |
Τελεία επιφάνειας: | Χρυσός βύθισης + επιλεκτικός σκληρός χρυσός 50 μικρο ίντσες. | Μάσκα συγκόλλησης: | Μπλε από πάνω |
Επισημαίνω: | 18 στρώσεων PCB,Επιλεκτικό σκληρό χρυσό PCB,3.2mm PCB υψηλών επιδόσεων |
Εισαγωγή
Σήμερα, στην προηγμένη ραδιοσυχνότητα και την ηλεκτρονική υψηλής συχνότητας, η ακεραιότητα του σήματος, η θερμική σταθερότητα και η αξιοπιστία είναι αδιαπραγμάτευτες.κατασκευασμένο με πλακίδια Rogers RO4350B και RO4450F bondplyΜε εξαιρετικά χαμηλή απώλεια, στενό έλεγχο της διαμετρικής σταθεράς (Dk), η συσκευή είναι εξοπλισμένη για να ανταποκρίνεται στις πιο απαιτητικές απαιτήσεις των τηλεπικοινωνιών, του αυτοκινητοβιομηχανικού ραντάρ και των αεροδιαστημικών εφαρμογών.και ανώτερη θερμική απόδοση, αυτό το PCB εξασφαλίζει τη βέλτιστη λειτουργία ακόμη και σε ακραίες συνθήκες.
Ακριβής κατασκευή και βασικές προδιαγραφές
Κάθε λεπτομέρεια αυτού του PCB είναι σχεδιασμένη για υψηλής συχνότητας σταθερότητα και αντοχή:
Βασικό υλικό: Υψηλής απόδοσης RO4350B (πυρήνας) + RO4450F (συνδέσεις) για ανώτερα χαρακτηριστικά ραδιοσυχνοτήτων.
Αριθμός στρωμάτων: 18 στρώματα με 4/4 mil trace/space και ελάχιστο μέγεθος τρύπας 0,4 mm.
Σκοτεινές οδούς: Με μηχανική γεώτρηση (L11-L18) για διασυνδέσεις υψηλής πυκνότητας.
Επιφανειακό φινίρισμα: Χρυσός βύθισης + επιλεκτικός σκληρός χρυσός (50 μin) για εξαιρετική συγκόλληση και αντοχή στη διάβρωση.
Διαμέσου-in-Pad & Press-Fit Holes: Υποστηρίζεται για βελτιωμένες μηχανικές και ηλεκτρικές επιδόσεις.
Επικεφαλίδες γεμάτες ρητίνη και καπάκια: Βελτίωση της αξιοπιστίας και πρόληψη της αποσύνδεσης της συγκόλλησης.
100% ηλεκτρική δοκιμή: εγγυημένη λειτουργικότητα πριν από την αποστολή.

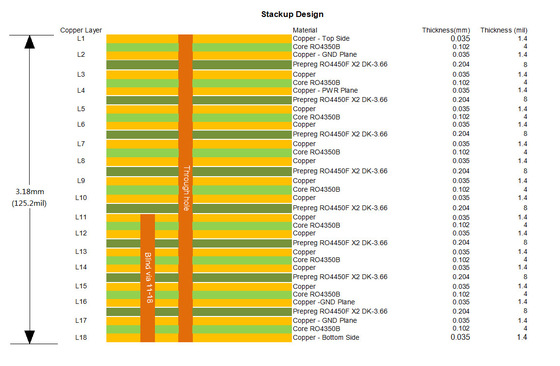

Βελτιστοποιημένο Stackup για μέγιστη απόδοση
Η 18επίπεδη συσσωρευμένη συσκευή είναι προσεκτικά σχεδιασμένη για να ελαχιστοποιεί την απώλεια σήματος και να εξασφαλίζει θερμική σταθερότητα:
Εναλλακτικοί πυρήνες RO4350B (4mil) και RO4450F bondply (4mil) για συνεπή έλεγχο αντίστασης.
35μm στρώματα χαλκού (1oz) σε όλα τα εσωτερικά και εξωτερικά στρώματα για βέλτιστη διαχείριση του ρεύματος.
Η χαμηλή CTE στον άξονα Z (32 ppm/°C) αποτρέπει τη ρωγμάτωση υπό θερμική πίεση.
Το υψηλό Tg (> 280 °C) εξασφαλίζει σταθερότητα σε περιβάλλον υψηλής θερμοκρασίας.
Γιατί οι Ρότζερς RO4350B και RO4450F;
RO4350B Λαμινιστικά
Η διηλεκτρική σταθερά (Dk): 3,48 ± 0,05 @ 10GHz εξασφαλίζει συνεπή διάδοση του σήματος.
Υπερ-χαμηλή απώλεια: Ο συντελεστής διάσπασης (Df) 0,0037 ελαχιστοποιεί την υποβάθμιση του σήματος.
Θερμική αγωγιμότητα: 0,69 W/m/°K για αποτελεσματική διάχυση της θερμότητας.
CTE ταιριάζει με χαλκό: Μειώνει την παραμόρφωση και εξασφαλίζει σταθερότητα διαστάσεων.
RO4450F Bondply
Συμβατό με τη διαδοχική στρώση: Ιδανικό για σύνθετα σχέδια με υψηλό αριθμό στρωμάτων.
Βελτιωμένη πλευρική ροή: διασφαλίζει την αξιόπιστη πλήρωση των στενών χώρων.
Υψηλή θερμική ανθεκτικότητα: Αντιστέκεται σε πολλαπλούς κύκλους επικάλυψης.
Ιδανικές εφαρμογές
Αυτό το PCB είναι ιδανικό για βιομηχανίες που απαιτούν ακρίβεια και αξιοπιστία υψηλής συχνότητας, συμπεριλαμβανομένων:
5G και κυτταρικοί σταθμοί βάσης (αντενές, ενισχυτές ισχύος)
Ράδαρα αυτοκινήτων και αισθητήρες ADAS
Συστήματα επικοινωνίας μέσω δορυφόρου και αεροδιαστημικής
Συσκευές RFID & IoT
Διασφάλιση ποιότητας και παγκόσμια διαθεσιμότητα
Ακολουθούμε τα πρότυπα IPC-Class-2, εξασφαλίζοντας υψηλή αξιοπιστία για εμπορικές και βιομηχανικές εφαρμογές.και προσφέρουμε παγκόσμια αποστολή για να ανταποκριθεί στα χρονοδιαγράμματα παραγωγής σας.
