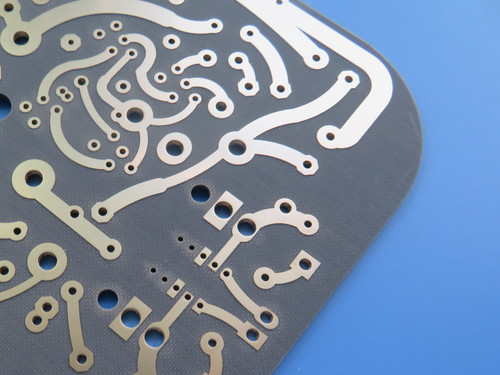

F4BM220 PCB 2 στρώμα 1.575mm 1oz Copper ENIG Τελειωμένο

Στον απαιτητικό κόσμο των ραδιοκυμάτων και των μικροκυμάτων, η ακεραιότητα του σήματος και η σταθερότητα του υλικού είναι πρωταρχικής σημασίας.κατασκευασμένο με το προηγμένο πλαστικό υλικό F4BM220 της Wangling, προσφέρει εξαιρετικές υψηλής συχνότητας επιδόσεις για κρίσιμα συστήματα επικοινωνίας και ραντάρ.Αυτό το PCB είναι σχεδιασμένο για να ανταποκρίνεται στις αυστηρές απαιτήσεις των σύγχρονων εφαρμογών RF.

Ακριβής κατασκευή και βασικές προδιαγραφές

Υλικό βάσης: Σύνθετο υψηλής απόδοσης F4BM220 PTFE/φυτικών ινών για ανώτερα χαρακτηριστικά ραδιοσυχνοτήτων

Αριθμός στρωμάτων: 2 στρώματα με ικανότητα 4/6 mil trace/space

Διάμετρος πίνακα: 130,5 mm × 103 mm (± 0,15 mm ανοχή)

Ελάχιστο μέγεθος τρύπας: 0,3 mm (μηχανική γεώτρηση)

Τελειωμένο πάχος: 1,7 mm (1.575 mm πυρήνας με στρώματα χαλκού 35 μm)

Επιφανειακό φινίρισμα: ENIG (Electroless Nickel Immersion Gold) για αξιόπιστη συγκόλληση

Δυνατότητα διασύνδεσης: 20 μm

Ηλεκτρική δοκιμή: 100% δοκιμή πριν από την αποστολή

Βελτιστοποιημένο Stackup για τις επιδόσεις RF
Η διεπίπεδη συστοιχία είναι προσεκτικά σχεδιασμένη για τη μέγιστη ακεραιότητα του σήματος:

Επάνω στρώμα: 35μm ED χαλκό φύλλο

Κέντρο: 1.575mm F4BM220 λαμινίτη (PTFE/σύνθετο υαλοπλαστικό)

Κάτω στρώμα: 35μm ED χαλκό φύλλο

Ειδικές σχεδιαστικές εκτιμήσεις:

Χωρίς μάσκα συγκόλλησης ή μεταξοειδές για να ελαχιστοποιηθούν οι διηλεκτρικές παρεμβολές

Όλες οι σωλήνες είναι διάτρητες (χωρίς τυφλές/θαμμένες σωλήνες)

Καθαρή επιφάνεια για βέλτιστες επιδόσεις ραδιοσυχνοτήτων

Γιατί να επιλέξετε υλικό F4BM220;
Ανώτατα χαρακτηριστικά υψηλής συχνότητας


Δηλεκτρική σταθερά (Dk): 2,2±0,04 @ 10GHz - εξαιρετική σταθερότητα για ακριβή έλεγχο της αντίστασης

Υπερ-χαμηλή απώλεια: συντελεστής διάσπασης (Df) 0,001 στα 10 GHz για ελάχιστη υποβάθμιση του σήματος

Θερμική σταθερότητα: CTE 25ppm/°C (άξονας x), 34ppm/°C (άξονας y) για αξιόπιστη διάσταση

Αντίσταση στην υγρασία: Απορρόφηση ≤ 0,08% για σταθερή απόδοση σε ποικίλα περιβάλλοντα

Βελτιωμένα χαρακτηριστικά αξιοπιστίας
Δείκτης εύφλεκτης ικανότητας UL-94 V0 για συμμόρφωση με την ασφάλεια

Εξαιρετική αντοχή σε θερμοκρασίες (περίοδος λειτουργίας -55°C έως 288°C)

Θερμικός συντελεστής Dk: -142ppm/°C (-55°C έως 150°C) για σταθερή απόδοση

Ιδανικές εφαρμογές
Το εν λόγω PCB είναι ειδικά σχεδιασμένο για εφαρμογές υψηλής συχνότητας, όπως:

Συστήματα επικοινωνίας μικροκυμάτων και ραδιοκυμάτων

Μετατροπές φάσης και διαχωριστές ισχύος

Εξοπλισμός δορυφορικής επικοινωνίας

Αντενές σταθμών βάσης και δίκτυα τροφοδοσίας

Συστήματα ραντάρ και κεραίες φάσης

Συσκευές σύνδεσης και συνδυασμού

Διασφάλιση ποιότητας και παγκόσμια διαθεσιμότητα
Διατηρούμε αυστηρά πρότυπα ποιότητας για να εξασφαλίσουμε αξιόπιστη απόδοση:

Συμμόρφωση με τα πρότυπα IPC-Class-2

Αποδέχεται αρχεία εικόνας Gerber RS-274-X

Παγκόσμια διαθεσιμότητα με αξιόπιστες επιλογές αποστολής
