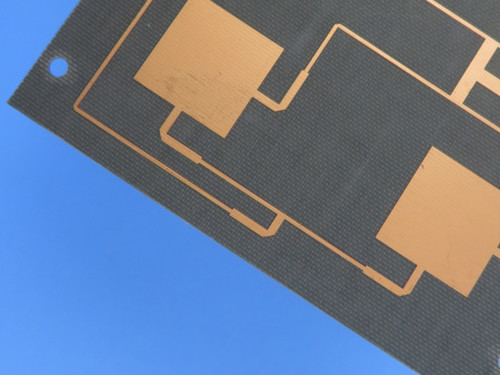

F4BTMS1000 PCB διπλής όψης 0,508mm OSP Τελειωμένο

F4BTMS1000 PCB Double-Sided 0.508mm OSP Finished
F4BTMS1000 PCB Double-Sided 0.508mm OSP Finished

Μεγάλες Εικόνας :  F4BTMS1000 PCB διπλής όψης 0,508mm OSP Τελειωμένο

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: F4BTMS1000 Κέντρο - 0,508 mm (20mil) Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 85 mm x 40 mm = 1PCS, +/- 0,15 mm Μοντέλο: 0,6 χλστ
Τελεία επιφάνειας: OSP Μάσκα συγκόλλησης: - Όχι, όχι.
Επισημαίνω:

F4BTMS1000 PCB

,

Double-sided PCB

,

0.508mm OSP Τελειωμένο PCB

Παρουσιάζουμε το F4BTMS1000, ένα state-of-the-art διπλό στρώμα πλακέτα εκτυπωμένων κυκλωμάτων (PCB) μελετητικά σχεδιασμένο για εφαρμογές υψηλής απόδοσης σε τομείς όπως η αεροδιαστημική, τηλεπικοινωνίες,και προηγμένα ηλεκτρονικάΑυτό το PCB χρησιμοποιεί προηγμένη τεχνολογία υλικών και ανώτερες διαδικασίες κατασκευής, εξασφαλίζοντας εξαιρετική αξιοπιστία και απόδοση προσαρμοσμένη για να ανταποκρίνεται στις αυστηρές απαιτήσεις της σύγχρονης τεχνολογίας.



Βασικές προδιαγραφές

- Βασικό υλικό: F4BTMS1000, ένα προηγμένο σύνθετο υλικό


- Αριθμός στρωμάτων: 2 στρώματα, παρέχοντας ένα συμπαγές σχέδιο


- Διάμετρος πλάκας: 85 mm x 40 mm (με ανοχή ± 0,15 mm)


- Ελάχιστο ίχνος και χώρος: 4 χιλιοστά επί 4 χιλιοστά, επιτρέποντας για περίπλοκα σχέδια


- Ελάχιστο μέγεθος τρύπας: 0,3 mm, χωριστή για διάφορα στοιχεία


- Τελειωμένη πλάκα πάχος: 0,6 mm, διασφαλίζοντας την ανθεκτικότητα


- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα για βέλτιστη αγωγιμότητα


- Μέσω πάχους επικάλυψης: 20 μm, βελτιώνοντας την αντοχή


- Επιφανειακή φινίρισμα: OSP (Οργανικό συντηρητικό συγκόλλησης), προώθηση της συγκόλλησης


- Μεταξιδιωτική οθόνη: Καμία τόσο στην άνω όσο και στην κάτω επιφάνεια για καθαρό φινίρισμα


- Solder Mask: Καμία τόσο από πάνω όσο και από κάτω, επιτρέποντας προσαρμοσμένες εφαρμογές


- Ηλεκτρικές δοκιμές: 100% ηλεκτρικές δοκιμές πραγματοποιούνται πριν από την αποστολή για να εξασφαλιστεί η ποιότητα



Συγκέντρωση PCB

Η κατασκευή του F4BTMS1000 χαρακτηρίζεται από μια ακριβή στοίβα:



- Χαλκό στρώμα 1: 35 μm που παρέχει εξαιρετική αγωγιμότητα
- Κέντρο (F4BTMS1000): 0,508 mm (20 mil), εξασφαλίζοντας δομική ακεραιότητα
- Διάταξη χαλκού 2: 35 μm, παρέχοντας σταθερή απόδοση



F4BTMS1000 PCB διπλής όψης 0,508mm OSP Τελειωμένο 0



Διασφάλιση ποιότητας

Το F4BTMS1000 PCB συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2, διασφαλίζοντας ότι πληροί τα υψηλότερα επίπεδα αξιοπιστίας και απόδοσης.Αυτό το PCB είναι έτοιμο να αναπτυχθεί στο επόμενο καινοτόμο έργο σας.



Προηγμένα χαρακτηριστικά υλικού

Το F4BTMS1000 είναι κατασκευασμένο από τη σειρά F4BTMS, η οποία διαθέτει σημαντικές εξελίξεις στη διαμόρφωση υλικών.που παρέχουν βελτιωμένα χαρακτηριστικά απόδοσης όπως::



- Υψηλή διηλεκτρική σταθερά (Dk): 10,2 στα 10GHz, ιδανική για εφαρμογές υψηλής συχνότητας


- Χαμηλός συντελεστής διάσπασης: 0,0020 στα 10GHz και 0,0023 στα 20GHz, ελαχιστοποιώντας την απώλεια ενέργειας


- Ελεγχόμενη θερμική επέκταση (CTE): 16 ppm/°C (άξονας x), 18 ppm/°C (άξονας y) και 32 ppm/°C (άξονας z), παρέχοντας σταθερότητα σε όλα τα εύρια θερμοκρασίας


- Εξαιρετική θερμική αγωγιμότητα: 0,81 W/mk, βελτιώνοντας την απώλεια θερμότητας


- Ελάχιστη απορρόφηση υγρασίας: 0,03%, εξασφαλίζοντας αξιοπιστία σε υγρό περιβάλλον



Εφαρμογές

Αυτά τα αξιοσημείωτα χαρακτηριστικά καθιστούν το F4BTMS1000 κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων, μεταξύ άλλων:



- Εργαλεία αεροδιαστημικού εξοπλισμού, συμπεριλαμβανομένης της τεχνολογίας διαστήματος και καμπίνας
- Συστήματα μικροκυμάτων και ραδιοσυχνοτήτων για τηλεπικοινωνίες
- Στρατιωτικές εφαρμογές ραντάρ
- Προχωρημένα δίκτυα τροφοδοσίας
- Φάση-ευαίσθητες κεραίες και συστήματα φάσης
- Οι δορυφορικές επικοινωνίες και οι διάφορες εφαρμογές υψηλής τεχνολογίας



Συμπεράσματα

Το F4BTMS1000 PCB αντιπροσωπεύει την κορυφή της τεχνολογικής αριστείας, συνδυάζοντας προηγμένα υλικά με ακριβή κατασκευή για να παραδώσει ένα προϊόν που ξεχωρίζει τόσο στην ποιότητα όσο και στην απόδοση.Τα μοναδικά χαρακτηριστικά του και η ευελιξία του το καθιστούν εξαιρετική επιλογή για τεχνολογίες αιχμήςΕπιλέξτε το F4BTMS1000 για το επόμενο σας έργο και βιώστε τα σημαντικά πλεονεκτήματα που έρχονται με την ανώτερη μηχανική.



F4BTMS1000 PCB διπλής όψης 0,508mm OSP Τελειωμένο 1
