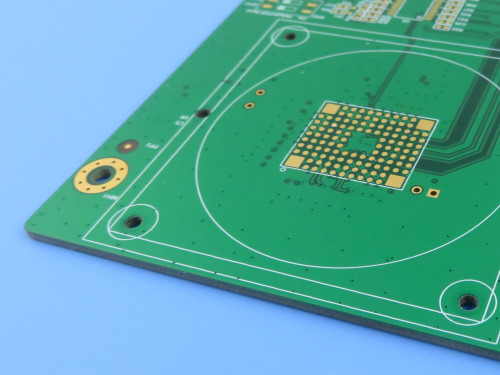

HDI PCB 10 στρωμάτων High TG FR4 1.6mm με Blind Vias RF κυκλώματα

Το πρόσφατα προμηθευμένο 10 στρώματα N + 4 + N HDI PCB είναι σχεδιασμένο για υψηλή αξιοπιστία, υψηλής ταχύτητας και υψηλής ισχύος εφαρμογές, καθιστώντας το ιδανικό για την αυτοκινητοβιομηχανία, δίκτυα, τηλεπικοινωνίες,και συστήματα διακομιστώνΚατασκευασμένο με υλικό ITEQ IT-180A FR-4, αυτό το PCB προσφέρει εξαιρετική θερμική σταθερότητα, αντοχή CAF και ακεραιότητα σήματος, εξασφαλίζοντας ισχυρή απόδοση σε απαιτητικά περιβάλλοντα.

Βασικές προδιαγραφές:
στρώματα: 10 (δομή HDI N+4+N)

Υλικό: ITEQ IT-180A FR-4 (υψηλή θερμοκρασία 175°C, ανθεκτική σε CAF)

Δάχος πλάκας: 1,6 mm ± 10%

Μέγεθος πίνακα: 269 mm x 213 mm (1 κομμάτι πίνακα)

Επιφανειακή επιφάνεια: Χρυσός βύθισης χωρίς ηλεκτρικό νικέλιο (ENIG)

Μασκές συγκόλλησης: πράσινη (από τις δύο πλευρές)

Σιδερένιο: Λευκό (από τις δύο πλευρές)

Προχωρημένη Εγκατάσταση και Κατασκευή:


Διάδρομοι τυφλών οδών: L1-L2, L7-L10

Θάφτη οδός: L2-L8

Μέσα από τη γέμιση: Τύπος VII (γεμάτη και καλυμμένη)

Μέγεθος τρύπας: 0,2 mm

Ελάχιστο πλάτος ίχνη/διαχωρισμός: 110 μm

Ελάχιστο Δυνατότητα διαμετρήσεως: 100 μm

Βάρος χαλκού: 1/2 oz (18μm) βάση + επικάλυψη (μέχρι 45μm στα εξωτερικά στρώματα)

Υλικά οφέλη της υψηλής απόδοσης IT-180A

Με υψηλή θερμική αξιοπιστία, αντέχει εκτεταμένη έκθεση σε υψηλές θερμοκρασίες, επιτυγχάνοντας T288 > 20 λεπτά και T266 > 60 λεπτά,διασφάλιση της σταθερότητας κατά τη διάρκεια της επαναροής χωρίς μόλυβδο και σε δύσκολες συνθήκες λειτουργίας.

Ο χαμηλός συντελεστής θερμικής διαστολής (CTE) του υλικού ∙ 11-15 ppm/°C στους άξονες X/Y ∙ μειώνει την καμπύλη και ενισχύει τη σταθερότητα των διαστάσεων,κρίσιμη για τα πολυεπίπεδα PCB σε περιβάλλον υψηλής θερμοκρασίας.

Για υψηλής ταχύτητας σχεδιασμούς, το IT-180A παρέχει εξαιρετική ακεραιότητα σήματος, με διηλεκτρική σταθερά (Dk) 4,4 και συντελεστή διάσπασης (Df) 0,015 στα 10 GHz,μείωση της απώλειας σήματος και διατήρηση σταθερής απόδοσης σε εφαρμογές ραδιοσυχνοτήτων και υψηλής συχνότητας.

Επιπλέον, το υλικό προσφέρει ανώτερη αντοχή κατά του CAF (αγωγός ανοδικού νήματος),προληπτική ενέργεια για την πρόληψη ηλεκτρικών βλαβών και διασφάλιση υψηλής αξιοπιστίας της διάτρησης σε υγρές ή υψηλής τάσης συνθήκες.

Σύμφωνα με τα σύγχρονα περιβαλλοντικά πρότυπα, το IT-180A είναι απαλλαγμένο από μόλυβδο και επιβραδυντικό φλόγας UL 94 V0, ανταποκρίνεται σε αυστηρές απαιτήσεις ασφάλειας για εφαρμογές αυτοκινήτων, βιομηχανίας και τηλεπικοινωνιών.

Ποιότητα και συμμόρφωση:
Η εικόνα του Gerber RS-274-X εξασφαλίζει ακριβή κατασκευή, ενώ τα πρότυπα IPC κλάσης 2 εγγυώνται σταθερή ποιότητα.

Παγκόσμια Διαθεσιμότητα
Διατίθενται παγκοσμίως, αυτά τα 10 στρώματα HDI PCB είναι ιδανικά για:

Συσκευές ηλεκτρονικού ελέγχου (ECU) για αυτοκίνητα

Διακομιστές κέντρων δεδομένων και υλικό δικτύωσης

Σταθμοί βάσης τηλεπικοινωνιών και μονάδες ραδιοσυχνοτήτων

Βιομηχανική ηλεκτρονική ισχύος

Αυτό το υψηλής αξιοπιστίας HDI PCB 10 στρωμάτων εξασφαλίζει ανώτερη θερμική διαχείριση, ακεραιότητα σήματος και αντοχή, καθιστώντας το την ιδανική επιλογή για ηλεκτρονικά συστήματα κρίσιμης σημασίας.
