F4BTMS1000 PCB Διπλής Όψης 1.905mm Πάχος Φινίρισμα Βύθισης Χρυσού

MOQ:	1pcs
τιμή:	USD9.99-99.99/PCS
Τυπική συσκευασία:	Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	5000 PCS ανά μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Κίνα

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Υλικό PCB:

F4BTMS1000 Core - 1.905 mm (75mil)

Αριθμός στρωμάτων:

2-στρώμα

Μοντέλο:

20,0 mm

Μέγεθος PCB:

349 χιλ. x 361 χιλ. = 1 ΤΕΜ, +/- 0.15 χιλ.

Βάρος χαλκού:

Εξωτερικά στρώματα 1 ουγκιά (1,4 ml)

Τελεία επιφάνειας:

Χρυσός βύθισης

Επισημαίνω:

PCB 1.905mm Πάχος

Χρυσό PCB βύθισης

Διπλής όψης PCB

Περιγραφή προϊόντος

Το PCB F4BTMS1000 2-layer ξεχωρίζει ως μια πρωτοποριακή λύση ειδικά σχεδιασμένη για εφαρμογές στην αεροδιαστημική, τα μικροκύματα και τις τεχνολογίες RF.

Κατασκευή και Προδιαγραφές PCB

Σύνθεση Υλικού

Αυτό το PCB είναι κατασκευασμένο από υψηλής ποιότητας υλικό F4BTMS1000, μια προηγμένη σύνθεση που συνδυάζει ρητίνη πολυτετραφθοροαιθυλενίου με σημαντική ποσότητα κεραμικών και εξαιρετικά λεπτών ινών γυαλιού. Αυτή η καινοτόμος σύνθεση υλικού ενισχύει σημαντικά τις διηλεκτρικές ιδιότητες, τη θερμική σταθερότητα και τη συνολική απόδοση του PCB.

Τεχνικές Προδιαγραφές

- Αριθμός Στρώσεων: 2 στρώσεις
- Διαστάσεις Πίνακα: 349mm x 361mm (±0.15mm)
- Ελάχιστο Trace/Space: 8/7 mils
- Ελάχιστο Μέγεθος Οπής: 0.3mm
- Πάχος Τελικού Πίνακα: 2.0mm
- Βάρος Τελικού Χαλκού: 1oz (1.4 mils) στις εξωτερικές στρώσεις
- Πάχος Επιμετάλλωσης Via: 20 μm
- Φινίρισμα Επιφάνειας: Χρυσός εμβάπτισης
- Ηλεκτρική Δοκιμή: 100% ηλεκτρική δοκιμή πριν από την αποστολή

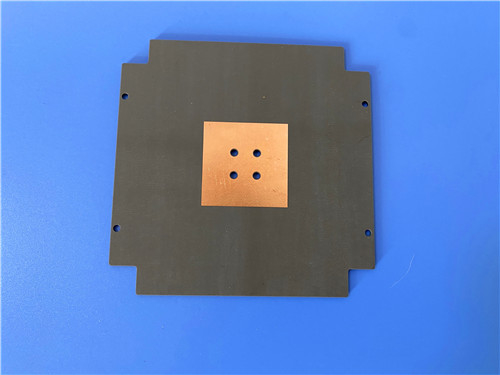

F4BTMS1000 PCB Διπλής Όψης 1.905mm Πάχος Φινίρισμα Βύθισης Χρυσού 0

Stackup PCB

Το stackup αυτού του PCB αποτελείται από:

- Χάλκινη Στρώση 1: 35 μm
- F4BTMS1000 Core: 1.905 mm (75 mils)
- Χάλκινη Στρώση 2: 35 μm

Αυτή η δομή επιτρέπει τη βέλτιστη αγωγιμότητα και θερμική διαχείριση, καθιστώντας την κατάλληλη για εφαρμογές υψηλής συχνότητας.

Πλεονεκτήματα Απόδοσης

Ενισχυμένες Διηλεκτρικές Ιδιότητες

Το F4BTMS1000 διαθέτει διηλεκτρική σταθερά (Dk) 10.2 στα 10GHz, με χαμηλό συντελεστή απώλειας 0.0020 στα 10GHz. Αυτή η απόδοση εξασφαλίζει ελάχιστη απώλεια σήματος, καθιστώντας το PCB ιδανικό για εφαρμογές μικροκυμάτων και RF όπου η διατήρηση της ακεραιότητας του σήματος είναι υψίστης σημασίας.

Θερμική Σταθερότητα και Αγωγιμότητα

Με θερμική αγωγιμότητα 0.81 W/mk και χαμηλό συντελεστή θερμικής διαστολής, το F4BTMS1000 διαχειρίζεται αποτελεσματικά τη διάχυση της θερμότητας. Αυτό είναι κρίσιμο σε περιβάλλοντα όπου συμβαίνουν διακυμάνσεις θερμοκρασίας, εξασφαλίζοντας σταθερή απόδοση και αξιοπιστία.

Αντοχή στην Υγρασία

Ο χαμηλός ρυθμός απορρόφησης υγρασίας 0.03% ενισχύει την ανθεκτικότητα του PCB, καθιστώντας το κατάλληλο για χρήση σε σκληρά περιβάλλοντα όπου η υγρασία μπορεί να θέσει σε κίνδυνο την απόδοση.

Αυστηρά Πρότυπα Ποιότητας

Κατασκευασμένο σύμφωνα με τα πρότυπα IPC-Class-2, το PCB F4BTMS1000 εγγυάται υψηλή αξιοπιστία και ποιότητα. Κάθε πλακέτα υποβάλλεται σε διεξοδική 100% ηλεκτρική δοκιμή πριν από την αποστολή, διασφαλίζοντας ότι κάθε μονάδα πληροί αυστηρές προδιαγραφές απόδοσης.

Υλικό PCB:	PTFE, Εξαιρετικά λεπτό και εξαιρετικά λεπτό fiberglass, κεραμικά.
Ονομασία (F4BTMS )	F4BTMS	DK (10GHz)	DF (10 GHz)
	F4BTMS220	2.2±0.02	0.0009
	F4BTMS233	2.33±0.03	0.0010
	F4BTMS255	2.55±0.04	0.0012
	F4BTMS265	2.65±0.04	0.0012
	F4BTMS294	2.94±0.04	0.0012
	F4BTMS300	3.0±0.04	0.0013
	F4BTMS350	3.5±0.05	0.0016
	F4BTMS430	4.3±0.09	0.0015
	F4BTMS450	4.5±0.09	0.0015
	F4BTMS615	6.15±0.12	0.0020
	F4BTMS1000	10.2±0.2	0.0020
Αριθμός στρώσεων:	Μονής όψης, Διπλής όψης PCB, Πολυστρωματικό PCB, Υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Διηλεκτρικό πάχος	0.09mm (3.5mil), 0.127mm (5mil), 0.254mm(10mil),0.508mm(20mil), 0.635mm(25mil), 0.762mm(30mil), 0.787mm(31mil), 1.016mm(40mil), 1.27mm(50mil), 1.5mm(59mil), 1.524mm(60mil), 1.575mm(62mil), 2.03mm(80mil), 2.54mm(100mil), 3.175mm(125mil), 4.6mm(160mil), 5.08mm(200mil), 6.35mm(250mil)
Μέγεθος PCB:	≤400mm X 500mm
Μάσκα συγκόλλησης:	Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Φινίρισμα επιφάνειας:	Γυμνός χαλκός, HASL, ENIG, Ασημί εμβάπτισης, Κασσίτερος εμβάπτισης, OSP, Καθαρός χρυσός, ENEPIG κ.λπ.

Εφαρμογές

Το PCB F4BTMS1000 είναι ευέλικτο και μπορεί να χρησιμοποιηθεί σε μια ποικιλία προηγμένων εφαρμογών, όπως:

- Εξοπλισμός Αεροδιαστημικής: Ιδανικό για συστήματα που απαιτούν υψηλή αξιοπιστία και απόδοση σε ακραίες συνθήκες.

- Τεχνολογίες Μικροκυμάτων και RF: Ιδανικό για εφαρμογές όπου η ακεραιότητα του σήματος είναι κρίσιμη.

- Συστήματα Στρατιωτικού Ραντάρ: Σχεδιασμένο για να πληροί τις απαιτητικές προδιαγραφές των αμυντικών εφαρμογών.

- Κεραίες Phased Array: Κατάλληλο για προηγμένα συστήματα επικοινωνιών και ραντάρ.

Συμπέρασμα

Το PCB F4BTMS1000 αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB, συνδυάζοντας ανώτερα υλικά και κατασκευή με αυστηρά πρότυπα ποιότητας. Οι εξαιρετικές ηλεκτρικές και θερμικές του ιδιότητες το καθιστούν μια ελκυστική επιλογή για επαγγελματίες στην αεροδιαστημική, τον στρατό και τις βιομηχανίες υψηλής συχνότητας. Είτε σχεδιάζετε υπερσύγχρονα συστήματα επικοινωνιών είτε εξοπλισμό αεροδιαστημικής, το F4BTMS1000 είναι σχεδιασμένο για να καλύψει τις πιο απαιτητικές σας απαιτήσεις.

F4BTMS1000 PCB Διπλής Όψης 1.905mm Πάχος Φινίρισμα Βύθισης Χρυσού 1
