12-στρωματικό PCB 370HR πάχους 1.6mm, φινίρισμα ENIG, πράσινη μάσκα συγκόλλησης

12-στρωματικό PCB 370HR πάχους 1.6mm, φινίρισμα ENIG, πράσινη μάσκα συγκόλλησης

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Vacuum bags+Cartons
Περίοδος παράδοσης: 8-9 working days
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS per month
Λεπτομέρειες
Place of Origin
China
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
PCB material:
IS370 HR - Prepreg 1080 (65%) x 1 - 0.0727mm
Layer count:
12 layers
PCB thickness:
1.58mm +/- 10%
PCB size:
120mm x 88 mm/1up, +/- 0.15mm
Copper weight:
1 oz signal and plane layers
Solder mask:
Green
Silkscreen:
White
Surface finish:
ENIG, with 0.1um (0.004 mils) gold, for -40°C to +85°C
Επισημαίνω:

12-στρωματικό PCB 370HR

,

PCB 1.6mm πάχους με φινίρισμα ENIG

,

Πράσινη μαντίλα συγκόλλησης PCB

Περιγραφή προϊόντος

Στο ανταγωνιστικό τοπίο της ηλεκτρονικής, η ζήτηση για προηγμένα πλαίσια εκτυπωμένων κυκλωμάτων (PCB) δεν ήταν ποτέ μεγαλύτερη.έχει σχεδιαστεί για να παρέχει ανώτερη θερμική απόδοση, αξιοπιστία και ευελιξία.



Προδιαγραφές Λεπτομέρειες
Βασικό υλικό 370HR
Αριθμός στρωμάτων 12 στρώσεις
Διάμετροι του πίνακα 120 mm x 88 mm (1 προς τα πάνω, +/- 0,15 mm)
Ελάχιστο ίχνος/χώρος 4/6 ml
Ελάχιστο μέγεθος τρύπας 8 χιλιοστά
Σκοπός Διάταξη L1-L4
Τελειωμένο βάρος Cu 1 ουγκιά (στρώματα σήματος και επίπεδα)
Πιο ψηλά σε μεταξένια οθόνη Λευκό
Πυκνωτή οδοντόκρεμα Λευκό
Πάνω μάσκα συγκόλλησης Πράσινο
Μασκές επίλυσης κάτω Πράσινο
Μοντέλο 10,58 mm (+/- 10%)
Σημείωση UL Απαιτείται για τα PCB
Ηλεκτρικές δοκιμές Απαιτείται
Μεταξοσυσκευή σε πακέτα συγκόλλησης Χωρίς μεταξοειδές επίδεσμο σε πακέτα συγκόλλησης
Τελεία επιφάνειας ΕΝΙΓ, με χρυσό 0,1 μm (0,004 mils), για θερμοκρασία -40 °C έως +85 °C



Δοκιμές και διασφάλιση ποιότητας

Πριν από την αποστολή πραγματοποιείται ηλεκτρική δοκιμή 100%, με σκοπό να διασφαλιστεί ότι κάθε PCB πληροί τα πρότυπα IPC-Class-2.



Αντιστοίχιση αντίστασης

Η αντιστοίχιση αντίστασης είναι κρίσιμη για εφαρμογές υψηλής συχνότητας.

- στρώμα 1: 7mil μονοτελής, 100 ohm, αναφερόμενο στο στρώμα 2

- Τμήμα 3: 9mil μονοτελής, 100 Ωμ, αναφερόμενος στο στρώμα 2

- Σκηνή 4: 10mil μονόκλινη, 100 ohm, αναφερόμενη στο στρώμα 5

- στρώμα 6: 7mil μονοτελή, 100 ohm, αναφερόμενος στο στρώμα 5

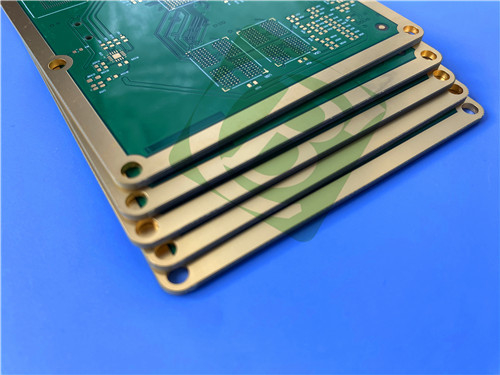

12-στρωματικό PCB 370HR πάχους 1.6mm, φινίρισμα ENIG, πράσινη μάσκα συγκόλλησης 0



Το υλικό 370HR

Το υλικό αυτό υπερέχει σε θερμικές επιδόσεις, μηχανική αντοχή,και χημική αντοχή, ξεπερνώντας τα παραδοσιακά υλικά FR-4.



Βασικά χαρακτηριστικά

- Υψηλή θερμική απόδοση: Tg 180°C και Td 340°C.

- Χαμηλός συντελεστής θερμικής διαστολής (CTE): 13/14ppm/°C, εξασφαλίζοντας την αξιοπιστία.

- Συμμόρφωση με το RoHS: Απαλλαγμένη από επιβλαβείς ουσίες.

- Ανθεκτικό σε CAF: Μειώνει τον κίνδυνο των ζητημάτων των αγωγών ανωδικών νήμων.

- Αποκλεισμός ακτινοβολίας UV και φθορισμός AOI: Βελτιώνει τη συμβατότητα με τα αυτοματοποιημένα συστήματα επιθεώρησης.



Τυπικές εφαρμογές

Η ευελιξία αυτού του 12 στρωτού PCB το καθιστά κατάλληλο για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων:



- Υπολογιστές, αποθήκευση και περιφερειακά

- Δίκτυα και επικοινωνίες

- Αυτοκινητοβιομηχανία και μεταφορές

- Καταναλωτικά Ηλεκτρονικά

- Αεροδιαστημική και Άμυνα

- Ιατρική, Βιομηχανική και Οργανωτική



Αυτές οι βιομηχανίες επωφελούνται από την ανώτερη θερμική σταθερότητα και την αξιοπιστία του 370HR, καθιστώντας το ιδανικό για συσκευές υψηλών επιδόσεων.



Συμπεράσματα

Αυτή η 12επίπεδα PCB κατασκευασμένη με το υλικό 370HR της Isola αντιπροσωπεύει την πρωτοπορία της τεχνολογίας PCB.το καθιστά ένα ζωτικό συστατικό στα σύγχρονα ηλεκτρονικάΜε την παγκόσμια διαθεσιμότητα, το PCB αυτό είναι έτοιμο να ανταποκριθεί στις αυξανόμενες απαιτήσεις διαφόρων βιομηχανιών υψηλής τεχνολογίας, εξασφαλίζοντας αξιοπιστία και απόδοση σε διάφορες εφαρμογές.



12-στρωματικό PCB 370HR πάχους 1.6mm, φινίρισμα ENIG, πράσινη μάσκα συγκόλλησης 1
