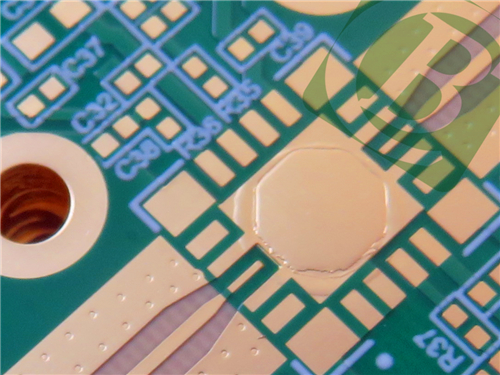

6-Layer M6 Υψηλής Ταχύτητας IS370HR Υβριδική PCB με Χάλκινο Κέρμα

Καθώς η βιομηχανία ηλεκτρονικών προϊόντων εξελίσσεται, η ζήτηση για πλακέτες εκτυπωμένων κυκλωμάτων (PCB) υψηλών επιδόσεων συνεχίζει να αυξάνεται.Είναι σχεδιασμένο για να ανταποκρίνεται στα αυστηρά πρότυπα της σύγχρονης τεχνολογίας..

Επιλογή υλικού

Η επιλογή των υλικών είναι πρωταρχικής σημασίας στον σχεδιασμό PCB, και το 6-στρώμα πλακέτο μας χρησιμοποιεί υλικό M6 High Speed σε συνδυασμό με High Tg FR-4.Αυτός ο συνδυασμός παρέχει εξαιρετικές θερμικές και ηλεκτρικές επιδόσεις, καθιστώντας το ιδανικό για πολύπλοκες και απαιτητικές εφαρμογές.

Υλικό υψηλής ταχύτητας M6

- Η διηλεκτρική σταθερά (DK): 3,4 σε 1 GHz και 3,34 σε 13 GHz, η οποία ελαχιστοποιεί την απώλεια σήματος και ενισχύει την ακεραιότητα του σήματος.

- Συντελεστής διάσπασης: 0,002 σε 1 GHz, εξασφαλίζοντας αποτελεσματική απόδοση σε εφαρμογές υψηλής συχνότητας.

- Υψηλή τιμή Tg: άνω των 185°C, επιτρέποντας την αξιόπιστη λειτουργία σε περιβάλλον υψηλής θερμοκρασίας.

- Θερμική θερμοκρασία αποσύνθεσης (Td): 410°C, εξασφαλίζοντας αντοχή σε ακραίες συνθήκες.

- Περιβαλλοντική συμμόρφωση: RoHS και απαλλαγμένο από αλογόντα, σύμφωνα με βιώσιμες πρακτικές παραγωγής.

Υλικό IS370HR

- Θερμικές επιδόσεις: Tg 180°C, γεγονός που το καθιστά κατάλληλο για απαιτητικές εφαρμογές.

- Χαμηλός συντελεστής θερμικής διαστολής (CTE): 13/14 ppm/°C, ο οποίος ενισχύει τη σταθερότητα των διαστάσεων.

- Αντίσταση CAF: Μειώνει τον κίνδυνο των προβλημάτων των αγωγών ανοδικού νήματος, εξασφαλίζοντας μακροπρόθεσμη αξιοπιστία.

Η συστοιχία των PCB αποτελείται από:

- Τάξη χαλκού 1: 35 μm

- Κέντρο M6: 0,25 mm, DK 3.61

- Τάξη χαλκού 2: 18 μm

- IS370HR Κέντρο: 0,1 mm, DK 4.17

- Τά στρώματα 3, 4, 5 και 6 χαλκού: Διαφορετικά πάχους βελτιστοποιημένα για τις επιδόσεις

Αυτή η στρωμένη διαμόρφωση όχι μόνο βελτιώνει την ηλεκτρική απόδοση, αλλά εξασφαλίζει επίσης αποτελεσματική θερμική διαχείριση.

Διασφάλιση ποιότητας

Για να εξασφαλιστεί η αξιοπιστία, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας τη συμμόρφωση με τα πρότυπα IPC-Class-2.Αυτή η αυστηρή διαδικασία δοκιμών είναι ζωτικής σημασίας για την παράδοση ενός προϊόντος που πληροί τις προσδοκίες υψηλής απόδοσης.

Βασικά χαρακτηριστικά και οφέλη

1. Υψηλή θερμική σταθερότητα: Ο συνδυασμός των υλικών M6 και IS370HR εξασφαλίζει ότι το PCB μπορεί να αντέξει υψηλές θερμοκρασίες, καθιστώντας το ιδανικό για εφαρμογές σε σκληρά περιβάλλοντα.

2. Ακεραιότητα σήματος: Η χαμηλή διηλεκτρική σταθερά και οι συντελεστές διάσπασης συμβάλλουν στην ελάχιστη απώλεια σήματος, καθιστώντας αυτό το PCB κατάλληλο για εφαρμογές υψηλής συχνότητας.

3. Περιβαλλοντική συμμόρφωση: Επειδή είναι RoHS και απαλλαγμένο από αλογόνες, το PCB αυτό πληροί τις αυστηρές απαιτήσεις των σύγχρονων ηλεκτρονικών συσκευών, ενώ προωθεί βιώσιμες πρακτικές.

Τυπικές εφαρμογές

Η ευελιξία αυτού του PCB 6 στρωμάτων του επιτρέπει να χρησιμοποιείται σε μια ποικιλία εφαρμογών, συμπεριλαμβανομένων:

- Σταθμοί βάσης επικοινωνίας 5G: Υποστήριξη κεραίων χιλιοστών κυμάτων και ακτινοβολιών ραδιοσυχνοτήτων των μονάδων ενεργών κερατών (AAU).

- Αυτοκινητοβιομηχανία: εφαρμογές όπως το ραντάρ χιλιοστών κυμάτων 77GHz και τα προηγμένα συστήματα υποβοήθησης οδηγού (ADAS).

-Δίκτυα και επικοινωνίες

- Αεροδιαστημική και Άμυνα

Συμπεράσματα

Με το ανθεκτικό σχεδιασμό, τις εξαιρετικές θερμικές επιδόσεις και το ευρύ φάσμα εφαρμογών, αυτό το PCB είναι έτοιμο να βελτιώσει σημαντικά τα ηλεκτρονικά σας σχέδια.Η επένδυση σε αυτή την προηγμένη λύση PCB όχι μόνο εξασφαλίζει την αξιοπιστία και την απόδοση, αλλά και τοποθετεί τα προϊόντα σας για επιτυχία σε ένα ολοένα και πιο ανταγωνιστικό τοπίο.

Για ερωτήσεις ή για παραγγελία, επικοινωνήστε μαζί μας σήμερα! Ας ανεβάσουμε μαζί τις ηλεκτρονικές λύσεις σας!
