MOQ: | 1PCS |
τιμή: | USD9.99-99.99/PCS |
Τυπική συσκευασία: | Vacuum bags+Cartons |
Περίοδος παράδοσης: | 8-9 working days |
Μέθοδος πληρωμής: | T/T |
Ικανότητα εφοδιασμού: | 5000PCS per month |
Στον ταχύτατο κόσμο των ηλεκτρονικών, η ζήτηση για υψηλής απόδοσης κυκλώματα εκτυπωμένων κυκλωμάτων (PCBs) είναι πρωταρχική.είναι ειδικά σχεδιασμένο για να υπερέχει στις εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων.
Επιλογή υλικού: Rogers RO3010
Στο επίκεντρο αυτού του PCB είναι το Rogers RO3010, ένα υψηλής απόδοσης λαμινίρισμα γνωστό για τις εξαιρετικές ηλεκτρικές και μηχανικές του ιδιότητες.Αυτό το κεραμικό συνθετικό υλικό PTFE είναι σχεδιασμένο για εμπορικές εφαρμογές μικροκυμάτων και RF, παρέχοντας σταθερή διηλεκτρική σταθερά (Dk) και ανώτερη απόδοση σε ευρύ φάσμα συχνοτήτων.
Βασικά χαρακτηριστικά του Rogers RO3010:
- Δηλεκτρική σταθερά (Dk): 10,2 ± 0,30 στα 10 GHz, η οποία εξασφαλίζει ελάχιστη απώλεια σήματος και εξαιρετική απόδοση σε περιβάλλοντα υψηλής συχνότητας.
- Συντελεστής διάσπασης: Με έναν χαμηλό συντελεστή διάσπασης 0,0022 στα 10 GHz, ο Rogers RO3010 ελαχιστοποιεί την απώλεια ενέργειας, βελτιώνοντας τη συνολική απόδοση.
- Θερμική σταθερότητα: Η θερμοκρασία θερμικής αποσύνθεσης (Td) υπερβαίνει τους 500°C, εξασφαλίζοντας σταθερή απόδοση ακόμη και σε απαιτητικές θερμικές συνθήκες.
- Χαμηλή απορρόφηση υγρασίας: Η απορρόφηση υγρασίας μόλις 0,05% αυξάνει την αξιοπιστία σε διάφορες περιβαλλοντικές συνθήκες.
- Συντελεστής θερμικής διαστολής (CTE): Με τους άξονες X και Y σε 13 ppm/°C και 11 ppm/°C και τον άξονα Z σε 16 ppm/°C, ο Rogers RO3010 προσφέρει εξαιρετική σταθερότητα διαστάσεων.

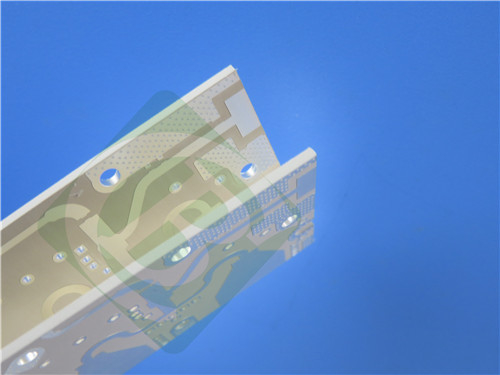

Προδιαγραφές PCB
Το τετραστρωτό αυτό PCB έχει σχεδιαστεί με ακρίβεια, με συμπαγές διαστάσεις 35 mm x 42 mm. Το μέγεθος του το καθιστά κατάλληλο για εφαρμογές όπου ο χώρος είναι περιορισμένος,καθιστώντας την ιδανική επιλογή για μικροσκοπικές ηλεκτρονικές συσκευές.
Παράμετρος | Προδιαγραφές |
Αριθμός στρωμάτων | 4 στρώσεις |
Δάχος τελικής σανίδας | 2.7mm |
Ελάχιστο ίχνος/χώρος | 6/9 ml |
Ελάχιστο μέγεθος τρύπας | 00,4 mm |
Σκοπός | Α1 έως Α2 |
Τελειωμένο βάρος χαλκού | 1 ουγκιά (1,4 ml) για τα εξωτερικά στρώματα |
Μέσα από πάχος επικάλυψης | 20 μm |
Τελεία επιφάνειας | Κύλινδρο βύθισης |
Σιδερένιο | Κανένα από τις δύο πλευρές |
Μάσκα συγκόλλησης | Κανένα από τις δύο πλευρές |
Ηλεκτρικές δοκιμές | 100% ηλεκτρική δοκιμή πριν από την αποστολή |
Διαμόρφωση στοιβακτηρίου
Η συσσώρευση αυτού του PCB έχει σχεδιαστεί για να βελτιστοποιήσει την απόδοση:
- Τάξη χαλκού 1: 35 μm
- Ρότζερς RO3010 Υποστρώμα: 50 mils (1.27mm)
- Τάξη χαλκού 2: 35 μm
- Προετοιμασία 1060 Συσκευή σύνδεσης: 0,05 mm
- Τάγμα χαλκού 3: 35 μm
- Ρότζερς RO3010 Υποστρώμα: 50 mils (1.27mm)
- Τάγμα χαλκού 4: 35 μm
Η διαμόρφωση αυτή εξασφαλίζει αποτελεσματικές ηλεκτρικές συνδέσεις και σταθερή θερμική διαχείριση, οι οποίες είναι κρίσιμες για εφαρμογές υψηλής συχνότητας.
Διασφάλιση ποιότητας
Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας τη συμμόρφωση με τα πρότυπα IPC-Class-2.Αυτή η αυστηρή διαδικασία δοκιμών εγγυάται ότι κάθε πλακέτο λειτουργεί αξιόπιστα σε απαιτητικές εφαρμογές.
Τυπικές εφαρμογές
Η ευελιξία αυτού του PCB το καθιστά κατάλληλο για διάφορες εφαρμογές υψηλής συχνότητας, συμπεριλαμβανομένων:
- Εφαρμογές αυτοκινητοβιομηχανικών ραντάρ: Βελτίωση της ασφάλειας των οχημάτων και των συστημάτων πλοήγησης.
- Αντενές δορυφορικής παγκόσμιας θέσης (GPS): διασφάλιση ακριβούς παρακολούθησης της θέσης.
- Κυτταρικά συστήματα τηλεπικοινωνιών: ιδανικά για ενισχυτές ισχύος και κεραίες, που υποστηρίζουν αξιόπιστη επικοινωνία.
- Πατς κεραίες για ασύρματες επικοινωνίες: Υποστήριξη απρόσκοπτης συνδεσιμότητας για κινητές συσκευές.
- Δορυφόροι απευθείας μετάδοσης: Παροχή υψηλής ποιότητας δορυφορικών σημάτων για ψυχαγωγία και επικοινωνίες.
- Datalink για τα καλωδιακά συστήματα: διευκόλυνση της αποτελεσματικής μετάδοσης δεδομένων για τα καλωδιακά δίκτυα.
- Απομακρυσμένοι αναγνώστες μετρητών: Βελτίωση της διαχείρισης των υπηρεσιών κοινής ωφέλειας με αξιόπιστη συλλογή δεδομένων.
- Ηλεκτρικά συστήματα υποστήριξης: Υποστήριξη της διανομής ενέργειας υψηλής απόδοσης σε πολύπλοκα συστήματα.
Συμπεράσματα
Η επιλογή αυτής της προηγμένης λύσης PCB εγγυάται ότι τα προϊόντα σας όχι μόνο θα ανταποκριθούν αλλά και θα υπερβούν τις προσδοκίες του σημερινού τεχνολογικού τοπίου.αεροδιαστημική, ή ηλεκτρονικά καταναλωτικά, αυτό το PCB έχει σχεδιαστεί για να παρέχει την υψηλή απόδοση που απαιτείτε.
Για piερισσότερε piληροφορίε ή για να piαραγγείλετε, piαρακαλούμε εpiικοινωνήστε μαζί μας σήμερα!Ας συνεργαστούμε για να βελτιώσουμε τις ηλεκτρονικές λύσεις σας!
