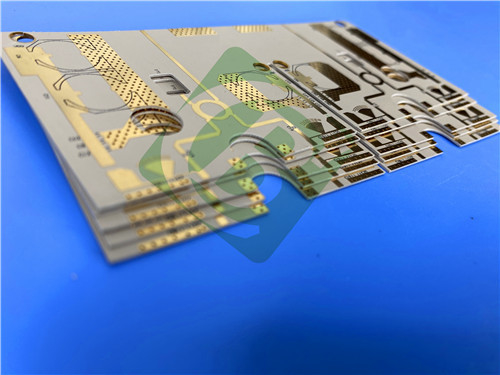

30mil RT duroid 6035HTC PCB Διπλό στρώμα με Immersion Gold

Παρουσιάζουμε το υψηλής απόδοσης διπλά στρώμα άκαμπτο PCB, προσεκτικά κατασκευασμένο με υλικό Rogers RT/duroid 6035HTC.Σχεδιασμένο για σενάρια υψηλής ισχύος RF και μικροκυμάτων όπου η θερμική διαχείριση και η αξιόπιστη απόδοση είναι ζωτικής σημασίας, ξεχωρίζει ως εξαιρετική επιλογή για ενισχυτές ισχύος, ζεύγη και συναφείς εφαρμογές.

PCBΣυγκέντρωση

Η συσσώρευση αυτού του PCB είναι επιδέξια σχεδιασμένη ως εξής:

Copper_layer_1: 35 μm

RT ατμοσφαιρικά οχήματα

Copper_layer_2: 35 μm

Λεπτομέρειες PCB

Τι κάνει το RT/duroid 6035HTC υλικό να ξεχωρίζει;

Τα υλικά των κυκλωμάτων υψηλής συχνότητας Rogers RT/duroid 6035HTC είναι κεραμικά γεμάτα σύνθετα PTFE, ειδικά σχεδιασμένα για εφαρμογές υψηλής ισχύος RF και μικροκυμάτων,τους καθιστώντας μια εξαιρετική επιλογή σε τέτοια σενάριαΤα υφάσματα αυτά διαθέτουν θερμική αγωγιμότητα σχεδόν 2,4 φορές μεγαλύτερη από εκείνη των τυποποιημένων προϊόντων RT/duroid 6000.μαζί με χαλκό φύλλο (ED και αντίστροφη θεραπεία) που προσφέρει εξαιρετική μακροχρόνια θερμική σταθερότητα.

Επιπλέον, το προηγμένο σύστημα γεμίσματος του Ρότζερς επιτρέπει εξαιρετική ικανότητα γεωτρήσεων, μειώνοντας το κόστος γεωτρήσεων σε σύγκριση με τα τυπικά θερμικά αγωγικά λαμινάτα που χρησιμοποιούν γεμίσματα αλουμινίου.Τα βασικά χαρακτηριστικά περιλαμβάνουν μια διηλεκτρική σταθερά (DK) 3.5 +/- 0,05 σε 10 GHz/23°C, συντελεστής διάσπασης 0,0013 σε 10 GHz/23°C και θερμικός συντελεστής διαλεκτρικής σταθεράς -66 ppm/°C. Επίσης έχει απορρόφηση υγρασίας 0,06%,υψηλή θερμική αγωγιμότητα 1.44 W/m/K στους 80 °C, CTE στον άξονα X και στον άξονα Y 19 ppm/°C, στον άξονα Z 39 ppm/°C, βαθμολογία εύφλεκτης επιφάνειας UL 94-V0 και συμβατότητα χωρίς μόλυβδο.

Οφέλη

- Υψηλή θερμική αγωγιμότητα

- Δεν ξέρω.Η βελτιωμένη διηλεκτρική διάχυση θερμότητας επιτρέπει χαμηλότερες θερμοκρασίες λειτουργίας για εφαρμογές υψηλής ισχύος

- Εξαιρετική απόδοση υψηλής συχνότητας

- Μικρότερη απώλεια εισαγωγής και εξαιρετική θερμική σταθερότητα των ίχνη

Πού Μπορεί να Χρησιμοποιηθεί;

Οι μοναδικές ιδιότητες του RT/duroid 6035HTC καθιστούν αυτό το PCB κατάλληλο για ένα ευρύ φάσμα εφαρμογών:

-Υψηλής ισχύος ενισχυτές RF και μικροκυμάτων

- Δεν ξέρω.Συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών ή συσκευών για τη μεταφορά ηλεκτρικής ενέργειας

Συμμόρφωση και διαθεσιμότητα

Αυτό το PCB συμμορφώνεται με τα αυστηρά πρότυπα IPC-Class-2, εγγυώντας σταθερή ποιότητα και αξιόπιστη απόδοση.να επιτρέπει την ομαλή ενσωμάτωση στις ροές εργασίας παραγωγής.

Παρέχουμε παγκόσμια διαθεσιμότητα, διασφαλίζοντας ότι αυτό το υψηλής ποιότητας PCB είναι προσβάσιμο σε μηχανικούς και κατασκευαστές σε όλο τον κόσμο.

Το RT/duroid 6035HTC PCB συνδυάζει εξαιρετικές θερμικές επιδόσεις, λειτουργικότητα υψηλής συχνότητας και αξιοπιστία, καθιστώντας το ιδανικό για εφαρμογές υψηλής ισχύος RF και μικροκυμάτων.Χάρη στις εξαιρετικές του υλικές ιδιότητες και στο στοχαστικό σχεδιασμόΤο PCB είναι κατάλληλο για να ανταποκρίνεται στις απαιτήσεις των ενεργειακών έργων, επιλέγοντας μια λύση που ξεχωρίζει τόσο από την απόδοση όσο και από την πρακτικότητα.
