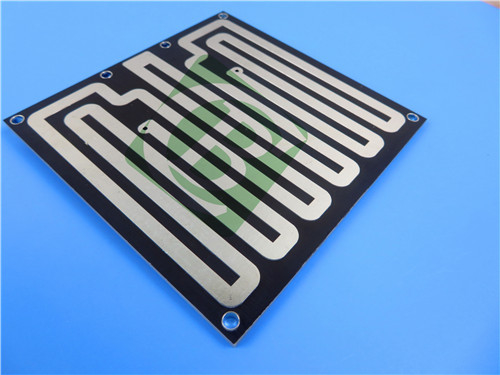

Παρουσιάζουμε την υψηλής απόδοσης άκαμπτη PCB 2 στρώσεων, σχεδιασμένη με εξειδίκευση χρησιμοποιώντας υλικό F4BTME320. Αυτή η προηγμένη PCB έχει σχεδιαστεί για ακρίβεια και αξιοπιστία στις πιο απαιτητικές εφαρμογές RF και μικροκυμάτων, καθιστώντας την ιδανική επιλογή για αεροδιαστημικά συστήματα, τεχνολογίες ραντάρ και δορυφορικές επικοινωνίες.
Η στοίβαξη αυτής της PCB αποτελείται από:
Χάλκινο στρώμα 1: 35 μm
Πυρήνας F4BTME320: 1.524 mm (60 mil)
Χάλκινο στρώμα 2: 35 μm
Λεπτομέρειες PCB
| Παράμετρος |
Λεπτομέρειες |
| Βασικό υλικό |
F4BTME320 |
| Αριθμός στρώσεων |
2 στρώσεις |
| Διαστάσεις πλακέτας |
136mm x 98mm (1 τεμάχιο), ανοχή ±0.15mm |
| Ελάχιστο μέγεθος οπής |
0.4mm |
| Τυφλές διατρήσεις |
Όχι |
| Τελικό πάχος πλακέτας |
1.6mm |
| Τελικό βάρος Cu (Εξωτερικά στρώματα) |
1oz (1.4 mils) |
| Φινίρισμα επιφάνειας |
Βύθιση κασσίτερου |
| Επάνω μεταξοτυπία |
Όχι |
| Κάτω μεταξοτυπία |
Όχι |
| Επάνω μάσκα συγκόλλησης |
Μαύρο |
| Κάτω μάσκα συγκόλλησης |
Όχι |
| Ηλεκτρική δοκιμή |
100% χρησιμοποιημένο πριν από την αποστολή |
Χαρακτηριστικά και πλεονεκτήματα του υλικού F4BTME320
Διηλεκτρικές ιδιότητες
Το laminate F4BTME320 παρουσιάζει σταθερή διηλεκτρική σταθερά 3.2 με στενή ανοχή ±0.06 στα 10 GHz. Αυτή η εξαιρετική σταθερότητα είναι κρίσιμη για εφαρμογές υψηλής συχνότητας, εξασφαλίζοντας σταθερή απόδοση σήματος.
Χαρακτηριστικά εξαιρετικά χαμηλών απωλειών
Με έναν αξιοσημείωτα χαμηλό συντελεστή απαγωγής μόλις 0.002 στα 10 GHz (0.0026 στα 20 GHz), το F4BTME320 ελαχιστοποιεί την απώλεια σήματος, καθιστώντας το ιδανικό για ευαίσθητες εφαρμογές RF όπως κεραίες συστοιχίας φάσης και στρατιωτικά συστήματα ραντάρ.
Αντοχή στην υγρασία
Διαθέτοντας ρυθμό απορρόφησης υγρασίας μόλις 0.05%, αυτή η PCB διατηρεί εξαιρετική απόδοση σε υγρά περιβάλλοντα, μειώνοντας σημαντικά τον κίνδυνο αποκόλλησης.
Θερμική απόδοση
Οι τιμές CTE για το F4BTME320 έχουν σχεδιαστεί για θερμική αξιοπιστία:
- Άξονας X: 13 ppm/°C
- Άξονας Y: 15 ppm/°C
- Άξονας Z: 58 ppm/°C
Αυτές οι βελτιστοποιημένες τιμές εξασφαλίζουν σταθερότητα διαστάσεων σε θερμοκρασίες λειτουργίας από -55°C έως 288°C.
Εξαιρετική απόδοση PIM
Με τιμές PIM σταθερά κάτω από -160 dBc, αυτό το υλικό προσφέρει εξαιρετική απόδοση για εφαρμογές ευαίσθητες στην παθητική διαμόρφωση, όπως κεραίες σταθμών βάσης.
Τυπικές εφαρμογές
Οι προηγμένες ιδιότητες αυτής της PCB την καθιστούν κατάλληλη για τις πιο απαιτητικές εφαρμογές υψηλής συχνότητας:
- Αεροδιαστημικά και αμυντικά συστήματα: Ραντάρ και αεροηλεκτρονικά που απαιτούν ακραία αξιοπιστία
- Κεραίες συστοιχίας φάσης: Εφαρμογές ακριβείας ευαίσθητες στη φάση
- Δορυφορικές επικοινωνίες: Μετάδοση σήματος υψηλής συχνότητας
- Στρατιωτικά συστήματα ραντάρ: Συστήματα ανίχνευσης κρίσιμης σημασίας
- Υποδομή 5G: Κεραίες σταθμών βάσης και εξαρτήματα RF
- Συστήματα μικροκυμάτων και RF: Διαχωριστές ισχύος, συζεύκτες και δίκτυα τροφοδοσίας
Συμμόρφωση και πρότυπα
Αυτή η PCB συμμορφώνεται αυστηρά με τα πρότυπα IPC-Class-2, διασφαλίζοντας ότι πληροί τις αυστηρές απαιτήσεις του κλάδου για ποιότητα και αξιοπιστία. Όλα τα έργα τέχνης παρέχονται σε μορφή Gerber RS-274-X για απρόσκοπτη ενσωμάτωση στην κατασκευή.
Παγκόσμια διαθεσιμότητα
Προσφέρουμε αποστολή παγκοσμίως, εξασφαλίζοντας έγκαιρη παράδοση σε μηχανικούς και κατασκευαστές σε όλες τις περιοχές.
Συμπέρασμα
Αυτή η άκαμπτη PCB 2 στρώσεων με κατασκευή F4BTME320 αντιπροσωπεύει την κορυφή της τεχνολογίας πλακέτας κυκλώματος υψηλής συχνότητας. Συνδυάζοντας ανώτερες ιδιότητες υλικού με μηχανική ακριβείας και αυστηρό έλεγχο ποιότητας, αυτή η λύση προσφέρει απαράμιλλη απόδοση για τις πιο απαιτητικές εφαρμογές. Επιλέγοντας αυτήν την PCB, επιλέγετε μια λύση που θα ενισχύσει την ακεραιότητα του σήματος, θα βελτιώσει την αξιοπιστία του συστήματος και θα αντέξει στα πιο απαιτητικά περιβάλλοντα λειτουργίας. Συνεργαστείτε μαζί μας για τις προηγμένες απαιτήσεις σας σε PCB RF και μικροκυμάτων.
