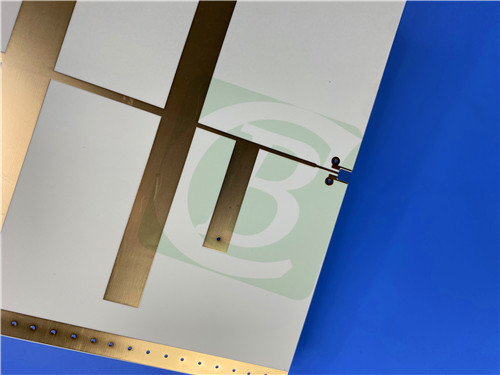

RF PCB διπλής όψης RO3003G2 5mil Laminate 1oz χαλκό

Αυτό το προηγμένο άκαμπτο PCB 2 στρώσεων χρησιμοποιεί το υψηλής συχνότητας laminate Rogers RO3003G2, ειδικά σχεδιασμένο για συστήματα ραντάρ αυτοκινήτων χιλιοστομετρικών κυμάτων. Αυτή η λύση προσφέρει εξαιρετική απόδοση για εφαρμογές ADAS στα 77GHz, προσφέροντας ανώτερη ακεραιότητα σήματος και αξιοπιστία σε απαιτητικά περιβάλλοντα αυτοκινήτων.

Λεπτομέρειες Κατασκευής PCB

Η στοίβαξη αυτού του PCB αποτελείται από:

- Χάλκινο στρώμα 1: 35 μm (1oz)

- Πυρήνας RO3003G2: 0,127 mm (5 mil)

- Χάλκινο στρώμα 2: 35 μm (1oz)

Προδιαγραφές PCB

Πλεονεκτήματα Υλικού RO3003G2

Διηλεκτρικές Ιδιότητες

Το laminate RO3003G2 παρουσιάζει μια εξαιρετικά σταθερή διηλεκτρική σταθερά 3.0±0.04 στα 10GHz και 3.07 στα 77GHz, εξασφαλίζοντας σταθερή απόδοση σε όλες τις συχνότητες ραντάρ αυτοκινήτων.

Χαρακτηριστικά Χαμηλών Απωλειών

Με συντελεστή απαγωγής μόλις 0.0011 στα 10GHz, το RO3003G2 ελαχιστοποιεί την απώλεια σήματος, κρίσιμη για τη διατήρηση της ευαισθησίας και της ακρίβειας του ραντάρ.

Θερμική Σταθερότητα

- Εξαιρετικός θερμικός συντελεστής διηλεκτρικής σταθεράς: -35 ppm/°C

- Αντιστοιχισμένο σύστημα CTE (16/17/18 ppm/°C στους άξονες X/Y/Z)

- Διατηρεί την απόδοση σε όλο το εύρος θερμοκρασιών αυτοκινήτων

Βελτιωμένα Χαρακτηριστικά

- Χαλκός ED πολύ χαμηλού προφίλ (VLP)

- Μειωμένη διηλεκτρική πορώδης

- Βελτιστοποιημένο σύστημα πληρωτικού για σταθερή απόδοση

Βασικά Οφέλη

- Η καλύτερη στην κατηγορία απόδοση απώλειας εισαγωγής

- Ελαχιστοποιημένη μεταβολή διηλεκτρικής σταθεράς

- Επιτρέπει την αξιόπιστη υλοποίηση μικρών via (0.2mm)

- Βελτιστοποιημένο για ραντάρ αυτοκινήτων 77GHz

- Βελτιωμένη απόδοση κατασκευής

Τυπικές Εφαρμογές

- Συστήματα προσαρμοζόμενου ελέγχου ταχύτητας

- Προειδοποίηση εμπρόσθιας σύγκρουσης

- Βοήθεια ενεργού πέδησης

- Βοήθεια αλλαγής λωρίδας

- Πιλότος κυκλοφοριακής συμφόρησης

- Αυτοματοποιημένα συστήματα στάθμευσης

- Ανίχνευση τυφλού σημείου

Διασφάλιση Ποιότητας

- Συμμορφώνεται με τα πρότυπα IPC-Class-2

- Μορφή Gerber RS-274-X

- Παγκόσμια διαθεσιμότητα

- 100% ηλεκτρική δοκιμή

Συμπέρασμα

Αυτή η λύση PCB RO3003G2 αντιπροσωπεύει την αιχμή της τεχνολογίας ραντάρ αυτοκινήτων, συνδυάζοντας τα προηγμένα υλικά υψηλής συχνότητας της Rogers με την κατασκευή ακριβείας. Η βελτιστοποιημένη απόδοσή του στα 77GHz το καθιστά ιδανικό για εφαρμογές ADAS επόμενης γενιάς που απαιτούν αξιόπιστη λειτουργία σε απαιτητικά περιβάλλοντα.
