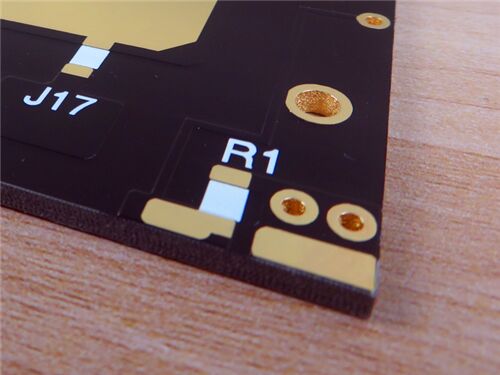

Αυτή η άκαμπτη πλακέτα PCB 2 στρώσεων είναι προσαρμοσμένη για συστήματα μικροκυμάτων, RF και ραντάρ υψηλής απόδοσης, χρησιμοποιώντας το laminate Wangling F4BTM350 ως βασικό υλικό. Το υλικό F4BTM350 ενσωματώνει νανο-κεραμικά υψηλής διηλεκτρικής σταθεράς και χαμηλών απωλειών, προσδίδοντας στην PCB ανώτερες ηλεκτρικές και θερμικές ιδιότητες. Αυτή η PCB ανταποκρίνεται αξιόπιστα στις αυστηρές απαιτήσεις της μετάδοσης σήματος υψηλής συχνότητας σε εφαρμογές RF ακριβείας, όπως οι δορυφορικές επικοινωνίες και οι κεραίες σταθμών βάσης.
Προδιαγραφές PCB
| Παράμετρος |
Λεπτομέρειες |
| Αριθμός Στρώσεων |
2-Στρώσεων (άκαμπτη δομή) |
| Βασικό Υλικό |
Wangling F4BTM350 (ύφασμα από ίνες γυαλιού + γέμισμα νανο-κεραμικών + ρητίνη πολυτετραφθοροαιθυλενίου) |
| Διαστάσεις Πλακέτας |
328mm × 84.08mm ανά τεμάχιο (1PCS), ανοχή ±0.15mm |
| Ελάχιστο Ίχνος/Διάστημα |
5 mils (ίχνος) / 7 mils (διάστημα) |
| Ελάχιστο Μέγεθος Οπής |
0.4mm |
| Διάτρητες Οπές |
Χωρίς τυφλές οπές; Συνολικές διάτρητες οπές: 68; Πάχος επιμετάλλωσης οπών: 20 μm |
| Τελικό Πάχος Πλακέτας |
3.1mm |
| Τελικό Βάρος Χαλκού |
1oz (1.4 mils) για εξωτερικές στρώσεις |
| Φινίρισμα Επιφάνειας |
Χρυσός εμβάπτισης |
| Μεταξοτυπία |
Λευκό στην επάνω στρώση; Χωρίς μεταξοτυπία στην κάτω στρώση |
| Μάσκα Συγκόλλησης |
Μαύρο στην επάνω στρώση; Χωρίς μάσκα συγκόλλησης στην κάτω στρώση |
| Διασφάλιση Ποιότητας |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
Στοίβαξη PCB
| Όνομα Στρώσης |
Υλικό |
Πάχος |
| Επάνω Στρώση Χαλκού (Copper_layer_1) |
Χαλκός |
35 μm |
| Βασικός Πυρήνας |
Πυρήνας F4BTM350 |
3.048mm (120 mil) |
| Κάτω Στρώση Χαλκού (Copper_layer_2) |
Χαλκός |
35 μm |
F4BTM350 Εισαγωγή Υλικού
Τα laminate F4BTM350 της Wangling κατασκευάζονται μέσω επιστημονικής σύνθεσης υφάσματος από ίνες γυαλιού, γεμίσματος νανο-κεραμικών και ρητίνης πολυτετραφθοροαιθυλενίου, ακολουθούμενη από αυστηρές διαδικασίες συμπίεσης. Βασισμένο στο F4BM διηλεκτρικό στρώμα, αυτό το υλικό ενσωματώνει νανο-κεραμικά υψηλής διηλεκτρικής σταθεράς και χαμηλών απωλειών, τα οποία ενισχύουν σημαντικά τη διηλεκτρική του σταθερά, την αντοχή στη θερμότητα, την αντίσταση μόνωσης και τη θερμική αγωγιμότητα, μειώνοντας παράλληλα τον συντελεστή θερμικής διαστολής και διατηρώντας τα χαρακτηριστικά χαμηλών απωλειών.
Τα F4BTM350 και F4BTME350 μοιράζονται το ίδιο διηλεκτρικό στρώμα, αλλά διαφέρουν στην αντιστοίχιση φύλλου χαλκού: Το F4BTM350 συνδυάζεται με φύλλο χαλκού ED, κατάλληλο για εφαρμογές χωρίς απαιτήσεις PIM. Το F4BTME350 χρησιμοποιεί χαλκό με αντίστροφη επεξεργασία (RTF), παρέχοντας εξαιρετική απόδοση PIM, πιο ακριβή έλεγχο γραμμής και χαμηλότερες απώλειες αγωγού.
Βασικά ΥλικάΧαρακτηριστικάΧαρακτηριστικό
| Προδιαγραφή/Περιγραφή |
Διηλεκτρική Σταθερά (Dk) |
| 3.5 ± 0.07 στα 10GHz |
Συντελεστής Απώλειας |
| 0.0025 στα 10GHz |
Συντελεστής Θερμικής Διαστολής (CTE) |
| Άξονας X: 10 ppm/°C; Άξονας Y: 12 ppm/°C; Άξονας Z: 51 ppm/°C (-55°C έως 288°C) |
Θερμικός Συντελεστής Dk |
| -60 ppm/°C (-55°C έως 150°C) |
Απορρόφηση Υγρασίας |
| ≤0.05% |
Βαθμός Ευφλεκτότητας |
| UL-94 V0 |
Δείκτης Συγκριτικής Παρακολούθησης (CTI) |
| >600V, Βαθμός 0 |
Αντιστοίχιση Φύλλου Χαλκού |
| Συνδυάζεται με φύλλο χαλκού ED (κατάλληλο για εφαρμογές μη PIM) |
Πλεονέκτημα Φινιρίσματος Επιφάνειας |
| Ο χρυσός εμβάπτισης εξασφαλίζει εξαιρετική συγκολλησιμότητα και αντοχή στη διάβρωση |
Βασικά Οφέλη |
Ανώτερη Απόδοση Υψηλής Συχνότητας: Η υψηλή Dk (3.5±0.07) και ο χαμηλός συντελεστής απώλειας (0.0025 στα 10GHz) εξασφαλίζουν σταθερή και αποτελεσματική μετάδοση σήματος υψηλής συχνότητας.
Εξαιρετική Θερμική Σταθερότητα: Ο χαμηλός CTE (X:10 ppm/°C, Y:12 ppm/°C) και η εξαιρετική αντοχή στη θερμότητα εγγυώνται τη σταθερότητα των διαστάσεων υπό θερμική κυκλοφορία.
Υψηλή Αξιοπιστία Μόνωσης: CTI >600V (Βαθμός 0) και υψηλή αντίσταση μόνωσης επιτρέπουν την ασφαλή λειτουργία σε σκληρά ηλεκτρικά περιβάλλοντα.
Χαμηλή Περιβαλλοντική Ευαισθησία: Η απορρόφηση υγρασίας ≤0.05% ελαχιστοποιεί την υποβάθμιση της απόδοσης σε υγρές συνθήκες.
Ασφαλές & Συμμορφωμένο: Ο βαθμός ευφλεκτότητας UL-94 V0 και η συμμόρφωση με το IPC-Class-2 πληρούν αυστηρά πρότυπα ασφάλειας και ποιότητας του κλάδου.
Πρότυπο Ποιότητας & Διαθεσιμότητα
Πρότυπο Ποιότητας: Συμμορφώνεται με το IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα προϊόντος μέσω αυστηρού ελέγχου της διαδικασίας κατασκευής και 100% ηλεκτρικής δοκιμής πριν από την αποστολή.
Διαθεσιμότητα: Υποστηρίζει την παγκόσμια προμήθεια, επιτρέποντας την έγκαιρη παράδοση και την αποτελεσματική υποστήριξη μετά την πώληση για πελάτες σε όλο τον κόσμο.
Τυπικές Εφαρμογές
Συστήματα Μικροκυμάτων, RF και Ραντάρ
Μετατοπιστές Φάσης
Διαχωριστές Ισχύος, Συζεύκτες, Συνδυαστές
Δίκτυα Τροφοδοσίας
Κεραίες Ευαίσθητες στη Φάση, Κεραίες Φασικής Διάταξης
Δορυφορικές Επικοινωνίες
Κεραίες Σταθμών Βάσης
Σύνοψη
Η PCB Wangling F4BTM350 είναι μια αξιόπιστη λύση υψηλής απόδοσης προσαρμοσμένη για εφαρμογές RF ακριβείας. Χάρη στις εξαιρετικές ηλεκτρικές-θερμικές ιδιότητες του υλικού, τον αυστηρό έλεγχο ποιότητας και την παγκόσμια δυνατότητα προμήθειας, ανταποκρίνεται αποτελεσματικά στις απαιτητικές απαιτήσεις της μετάδοσης σήματος υψηλής συχνότητας σε πεδία μικροκυμάτων, δορυφορικών επικοινωνιών και σταθμών βάσης, παρέχοντας στους πελάτες μια οικονομικά αποδοτική και αξιόπιστη επιλογή PCB.
