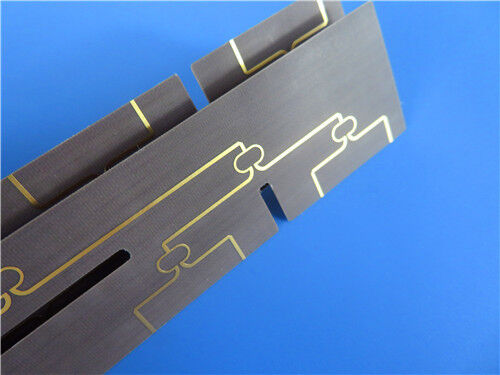

Δύο στρώματα F4BM217 PCB 3.9mil Υπόστρωμα με χρυσό βύθισης

Το εν λόγω PCB χρησιμοποιεί ως βασικό υλικό το στρώμα F4BM217 της Wangling και συμμορφώνεται αυστηρά με τα κριτήρια ποιότητας IPC-Class-2,με μέγιστη θερμοκρασία που υπερβαίνει τα 100 °C,, ραδιοσυχνοτήτων (RF) και άλλων ηλεκτρονικών συστημάτων υψηλής συχνότητας.

Προδιαγραφές PCB

Το PCB διαθέτει διπλή κατασκευή με ακριβείς προδιαγραφές για τη διασφάλιση βέλτιστης λειτουργικότητας.

Στάκοι-επάνω Διαμόρφωση

F4BM217 Εισαγωγή υλικού

Ο Γουάνγκλινγκ.Φελλωμένα υλικά F4BM217είναι προηγμένα διηλεκτρικά υλικά που κατασκευάζονται με επιστημονική σύνθεση και αυστηρές διαδικασίες πίεσης και αποτελούνται από συνδυασμό υφάσματος από ίνες γυαλιού, ρητίνης πολυτετραφθοροαιθυλενίου (PTFE),και ταινία PTFE, παρέχοντας βελτιωμένες ηλεκτρικές επιδόσεις σε σύγκριση με τα στρώματα F4B220, που χαρακτηρίζονται κυρίως από χαμηλότερες διαλεκτρικές απώλειες, υψηλότερη αντίσταση μόνωσης και βελτιωμένη σταθερότητα.Αυτό το υλικό είναι μια βιώσιμη εναλλακτική λύση σε παρόμοια προϊόντα από το εξωτερικό., προσφέροντας οικονομική απόδοση χωρίς να διακυβεύεται η ποιότητα.

F4BM217 καιF4BME217έχουν το ίδιο διηλεκτρικό στρώμα αλλά διαφέρουν σε συνδυασμούς χαλκού:

- Το F4BM217 είναι συνδυασμένο με χαλκό φύλλο ED, καθιστώντας το ιδανικό για εφαρμογές χωρίς απαιτήσεις PIM (Passive Intermodulation).

- Το F4BME217 χρησιμοποιεί αντίστροφα επεξεργασμένο φύλλο (RTF) χαλκού, παρέχοντας εξαιρετικές επιδόσεις PIM, ακριβέστερο έλεγχο πλάτους γραμμής και μικρότερη απώλεια αγωγού.

Με τη ρύθμιση της αναλογίας του PTFE προς το υαλοπλαστικό ύφασμα, τόσο το F4BM217 όσο και το F4BME217 επιτυγχάνουν ακριβή έλεγχο της διηλεκτρικής σταθεράς.Η υψηλότερη αναλογία της ινώδους γυαλιού οδηγεί σε υψηλότερη διηλεκτρική σταθερά, συνοδευόμενη από καλύτερη σταθερότητα διαστάσεων, χαμηλότερο συντελεστή θερμικής διαστολής (CTE), βελτιωμένη απόδοση μετατόπισης θερμοκρασίας,και ελαφρά αύξηση της διηλεκτρικής απώλειας, επιτρέποντας προσαρμογή με βάση τις ανάγκες της εφαρμογής.

F4BM217 Χαρακτηριστικά υλικού

Τα στρώματα F4BM217 παρουσιάζουν εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες, μεταξύ των οποίων:

Τυπικές εφαρμογές

Χρησιμοποιώντας τις εξαιρετικές υψηλής συχνότητας επιδόσεις και τη σταθερότητά του, το εν λόγω PCB είναι κατάλληλο για τις ακόλουθες εφαρμογές:

-Τα συστήματα μικροκυμάτων, ραδιοσυχνοτήτων και ραντάρ

- Μεταβλητές φάσης.

- Παθητικά συστατικά

-Διαχωριστές ισχύος, ζεύγη και συνδυαστές

-Δίκτυα τροφοδοσίας

-Αντενές φάσης

- Συστήματα δορυφορικής επικοινωνίας

-Αντενές σταθμού βάσης.

Πληροφορίες για την ποιότητα και την προμήθεια

Πρότυπο ποιότητας: συμμορφώνεται με την IPC-Class-2, εξασφαλίζοντας αξιόπιστες επιδόσεις για εμπορικά ηλεκτρονικά προϊόντα.

Μορφή σχεδίου: Gerber RS-274-X, η τυποποιημένη μορφή βιομηχανίας για την κατασκευή PCB, εξασφαλίζοντας συμβατότητα με τις περισσότερες διαδικασίες παραγωγής.

Διαθεσιμότητα: Παρέχεται παγκοσμίως, υποστηρίζοντας τις παγκόσμιες απαιτήσεις του έργου.
