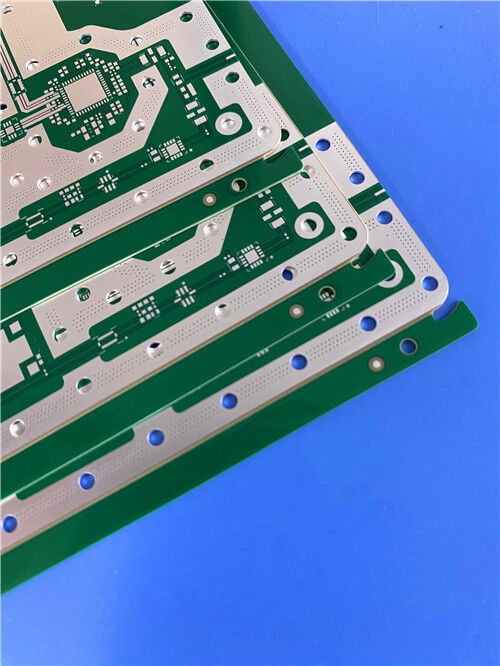

Αυτή η πλακέτα PCB 4 στρώσεων χρησιμοποιεί ελάσματα Astra MT77 και προεμποτισμό 1078 MT77, με φινίρισμα επιφάνειας Immersion Silver (Ag). Διαθέτει εσωτερικά στρώματα χαλκού 0,5oz, εξωτερικά στρώματα χαλκού 1oz και τελικό πάχος πλακέτας 0,574mm. Το προϊόν υιοθετεί πράσινη μάσκα συγκόλλησης με λευκή μεταξοτυπία και ενσωματώνει τυφλές διατρήσεις με ρητίνη 0,25mm. Προσαρμοσμένα για εφαρμογές RF/microwave, τα ελάσματα Astra MT77 προσφέρουν εξαιρετική ηλεκτρική σταθερότητα και απόδοση εξαιρετικά χαμηλών απωλειών, χρησιμεύοντας ως μια οικονομικά αποδοτική εναλλακτική λύση στα υλικά PTFE.
Προδιαγραφές PCB
| Παράμετρος Κατασκευής |
Προδιαγραφή |
| Βασικό Υλικό |
Έλασμα Astra MT77 + φύλλο PP MT77 1078 |
| Διάταξη Στρώσεων |
PCB RF/microwave 4 στρώσεων |
| Διαστάσεις Πάνελ |
126mm × 78mm ανά μονάδα (συμπεριλαμβανομένης της άκρης επεξεργασίας), 1 ΤΕΜ |
| Τελικό Πάχος Πλακέτας |
0,674mm (άθροισμα των στρώσεων στοίβας, ελεγχόμενη ακρίβεια) |
| Βάρος Χαλκού |
Εσωτερικά στρώματα (Χαλκός 2/3): 0,5oz (0,018mm το καθένα). Εξωτερικά στρώματα (Χαλκός 1/4): 1oz (0,035mm το καθένα) |
| Προδιαγραφή Διατρήσεων |
Διάμετρος 0,25mm; Γεμισμένο και καλυμμένο με ρητίνη; |
| Φινίρισμα Επιφάνειας |
Immersion Silver (Ag) |
| Μάσκα Συγκόλλησης |
Χρώμα: Πράσινο; Μεταξοτυπία: Λευκό (πάνω/κάτω όπως απαιτείται) |
Στοίβα-Διάταξη
| Ακολουθία Στρώσεων |
Υλικό |
Πάχος |
| Χάλκινο Στρώμα 1 (Εξωτερικό Πάνω) |
Χαλκός |
0,035mm (1oz) |
| Core MT77 Astra |
Έλασμα Astra MT77 |
0,127mm (5mil) |
| Χάλκινο Στρώμα 2 (Εσωτερικό Πάνω) |
Χαλκός |
0,018mm (0,5oz)
|
| Prepreg 1078 MT77 (1ο Στρώμα) |
MT77 1078 Prepreg |
0,107mm |
| Prepreg 1078 MT77 (2ο Στρώμα) |
MT77 1078 Prepreg |
0,107mm |
| Χάλκινο Στρώμα 3 (Εσωτερικό Κάτω) |
Χαλκός |
0,018mm (0,5oz) |
| Core MT77 Astra |
Έλασμα Astra MT77 |
0,127mm (5mil) |
| Χάλκινο Στρώμα 4 (Εξωτερικό Κάτω) |
Χαλκός |
0,035mm (1oz) |
| Συνολικό Τελικό Πάχος |
— |
0,574mm |
Ιδιότητες Υλικού Ελάσματος Astra MT77
Τα υλικά ελάσματος Astra MT77 παρουσιάζουν εξαιρετικές ηλεκτρικές ιδιότητες με υψηλή σταθερότητα σε ένα ευρύ φάσμα συχνοτήτων και θερμοκρασιών, καθιστώντας τα ιδανικά για σύγχρονες εμπορικές σχεδιάσεις τυπωμένων κυκλωμάτων RF/microwave. Τα βασικά πλεονεκτήματα περιλαμβάνουν:
-Σταθερή Διηλεκτρική Σταθερά (Dk): Η διηλεκτρική σταθερά διατηρεί τη σταθερότητα μεταξύ -40°C και +140°C, ακόμη και σε συχνότητες έως και τη ζώνη W (75GHz~110GHz), εξασφαλίζοντας σταθερή απόδοση μετάδοσης σήματος σε ακραία περιβάλλοντα λειτουργίας.
-Εξαιρετικά Χαμηλός Συντελεστής Διασποράς (Df): Με τιμή Df 0,0017, το Astra MT77 ελαχιστοποιεί την εξασθένηση του σήματος και την απώλεια ενέργειας, ξεπερνώντας τα συμβατικά υλικά και υποστηρίζοντας τη μετάδοση σήματος RF/microwave υψηλής πιστότητας.
-Οικονομική Αποδοτικότητα: Λειτουργώντας ως μια υψηλής απόδοσης εναλλακτική λύση στα PTFE και άλλα εμπορικά ελάσματα μικροκυμάτων, το MT77 εξισορροπεί τις ανώτερες ηλεκτρικές ιδιότητες με ανταγωνιστικό κόστος, κατάλληλο για μαζική παραγωγή εφαρμογών RF.
-Ευελιξία Εφαρμογής: Ιδιαίτερα κατάλληλο για κεραίες αυτοκινήτων μεγάλου μήκους και συστήματα ραντάρ, συμπεριλαμβανομένου του προσαρμοστικού ελέγχου ταχύτητας, της ανίχνευσης πριν από τη σύγκρουση, της παρακολούθησης τυφλού σημείου, της προειδοποίησης αναχώρησης από τη λωρίδα κυκλοφορίας και των συστημάτων stop-and-go.
Τι είναι η τυφλή διάτρηση γεμισμένη και καλυμμένη με ρητίνη;
Η τυφλή διάτρηση γεμισμένη και καλυμμένη με ρητίνη είναι μια διαδικασία κατασκευής PCB ακριβείας προσαρμοσμένη για εφαρμογές υψηλής πυκνότητας και υψηλής συχνότητας, η οποία περιλαμβάνει το γέμισμα της οπής της τυφλής διάτρησης με μονωτική ρητίνη και την κάλυψη και των δύο πλευρών για να εξασφαλιστεί η επιπεδότητα και η απόδοση. Οι βασικές λεπτομέρειες έχουν ως εξής:
Αρχή Διεργασίας: Πρώτον, τρυπιούνται τυφλές διατρήσεις 0,25mm μέσω των στρώσεων PCB. Στη συνέχεια, εγχέεται μονωτική ρητίνη ανθεκτική σε υψηλές θερμοκρασίες στις τυφλές διατρήσεις για να γεμίσουν πλήρως οι οπές, εξαλείφοντας τα κενά αέρα. Μετά τη σκλήρυνση, η επιφάνεια της ρητίνης λειαίνεται και καλύπτεται με ένα λεπτό στρώμα χαλκού ή μάσκας συγκόλλησης για να επιτευχθεί μια λεία επιφάνεια που να είναι σύμφωνη με το PCB.
Βασικές Λειτουργίες:
-Αποτρέπει τη γέφυρα συγκόλλησης κατά τη διάρκεια της τεχνολογίας επιφανειακής τοποθέτησης (SMT) εξαλείφοντας τις οπές τυφλών διατρήσεων που μπορεί να παγιδεύσουν πάστα συγκόλλησης.
-Μειώνει την αντανάκλαση του σήματος και τη διασταυρούμενη συνομιλία σε κυκλώματα RF/microwave, εξασφαλίζοντας σταθερή ακεραιότητα σήματος σε υψηλές συχνότητες.
-Ενισχύει τη μηχανική αντοχή της δομής της τυφλής διάτρησης, αποτρέποντας το ράγισμα ή την αποκόλληση κατά τη διάρκεια θερμικών κύκλων και δονήσεων.
-Επιτρέπει την ομοιόμορφη εφαρμογή μάσκας συγκόλλησης και την επίπεδη επιφάνεια, διευκολύνοντας την ακριβή τοποθέτηση εξαρτημάτων για σχέδια υψηλής πυκνότητας.
Εφαρμοσιμότητα για PCB MT77: Για κυκλώματα RF/microwave που χρησιμοποιούν υλικό MT77, οι τυφλές διατρήσεις γεμισμένες και καλυμμένες με ρητίνη συμπληρώνουν τις ιδιότητες χαμηλών απωλειών του υλικού, αποφεύγοντας την υποβάθμιση του σήματος που προκαλείται από ασυνέχειες τυφλών διατρήσεων και διασφαλίζοντας ότι το PCB πληροί τις αυστηρές απαιτήσεις απόδοσης των συστημάτων ραντάρ και κεραιών αυτοκινήτων.
Εμβέλεια Ποιότητας & Εφαρμογής
Οι τυπικές εφαρμογές επικεντρώνονται σε συστήματα RF/microwave αυτοκινήτων, συμπεριλαμβανομένου του προσαρμοστικού ελέγχου ταχύτητας (ACC), των μονάδων ανίχνευσης πριν από τη σύγκρουση, των αισθητήρων ανίχνευσης τυφλού σημείου (BSD), των συστημάτων προειδοποίησης αναχώρησης από τη λωρίδα κυκλοφορίας (LDW) και των μονάδων ελέγχου stop-and-go. Είναι επίσης κατάλληλο για άλλες εμπορικές συσκευές RF που απαιτούν σταθερή ηλεκτρική απόδοση σε ένα ευρύ φάσμα συχνοτήτων και θερμοκρασιών. Αυτό το PCB είναι διαθέσιμο παγκοσμίως, υποστηρίζοντας τις παγκόσμιες απαιτήσεις έργων ηλεκτρονικών αυτοκινήτων και διασφαλίζοντας την έγκαιρη παράδοση.
