16 στρώσεις S1000-2M PCB 3oz βαρύ χαλκό HASL φινίρισμα

Αυτό το PCB 16 στρώσεων κατασκευάζεται χρησιμοποιώντας laminate S1000-2M (TG 180°C) με βαρύ χαλκό 3oz ανά στρώση, επιτυγχάνοντας ένα συμπιεσμένο πάχος 6,7mm. Διαθέτει φινίρισμα επιφάνειας Lead-Free Hot Air Solder Leveling (HASL), μπλε μάσκα συγκόλλησης με λευκή μεταξοτυπία. Το υλικό S1000-2M FR-4 προσδίδει στο PCB εξαιρετική περιβαλλοντική αντοχή και επεξεργασιμότητα, ενώ ο βαρύς χαλκός 3oz ενισχύει την ικανότητα μεταφοράς ρεύματος και την απαγωγή θερμότητας. Πληροί τις απαιτήσεις απόδοσης των ηλεκτρονικών συστημάτων υψηλού αριθμού στρώσεων και υψηλής ισχύος στους τομείς της πληροφορικής, των επικοινωνιών και των ηλεκτρονικών αυτοκινήτων.

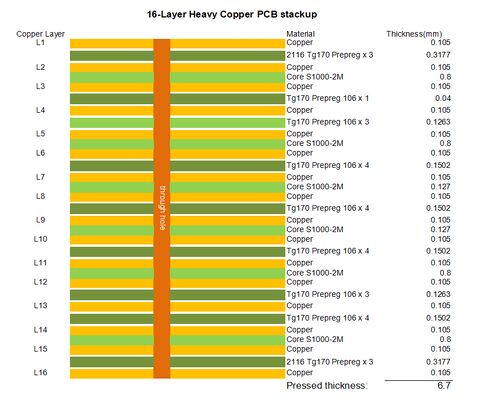

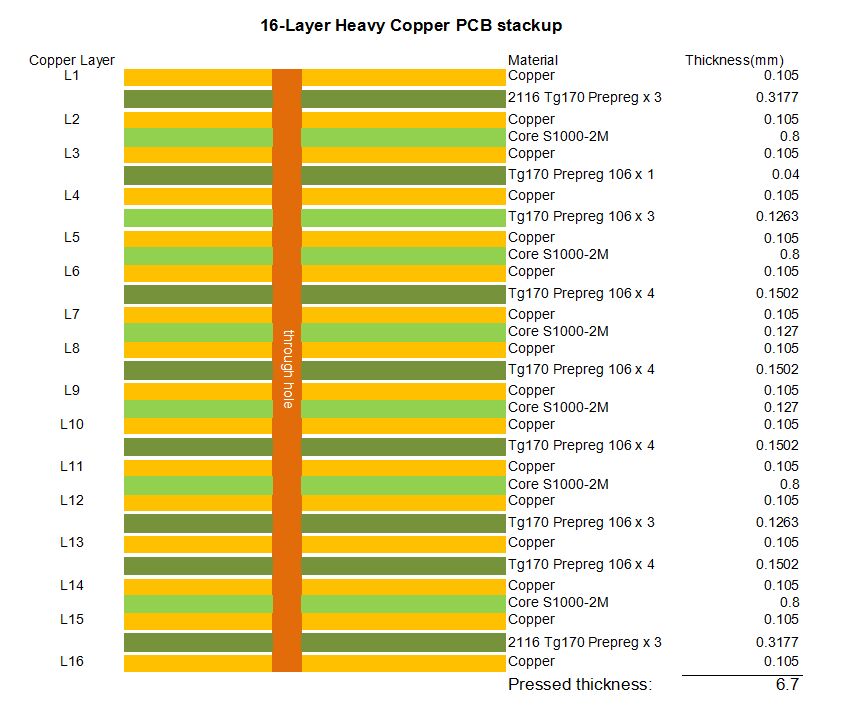

Προδιαγραφές PCB

Χαρακτηριστικά Laminate S1000-2M

Το S1000-2M είναι ένα laminate FR-4 υψηλής απόδοσης με TG 180°C, σχεδιασμένο για PCB υψηλού αριθμού στρώσεων και διαδικασίες κατασκευής χωρίς μόλυβδο. Τα βασικά του χαρακτηριστικά είναι τα εξής:

-Βελτιωμένη Αξιοπιστία Through-Hole: Ο χαμηλότερος συντελεστής θερμικής διαστολής (CTE) στον άξονα Z μειώνει τη θερμική καταπόνηση στις επιμεταλλωμένες οπές, εξασφαλίζοντας σταθερή απόδοση διασύνδεσης ακόμη και υπό θερμική κυκλοφορία.

-Ανώτερη Περιβαλλοντική Αντοχή: Η εξαιρετική απόδοση Pressure Cooker Test (PCT) και η χαμηλή απορρόφηση νερού επιτρέπουν υψηλή αντοχή στη θερμότητα και την υγρασία, προσαρμοζόμενη σε σκληρά περιβάλλοντα λειτουργίας.

-Εξαιρετική Επεξεργασιμότητα & Θερμική Σταθερότητα: Η καλή μηχανική επεξεργασιμότητα διευκολύνει την κατεργασία ακριβείας των PCB υψηλού αριθμού στρώσεων, ενώ η υψηλή θερμική αντοχή πληροί τις απαιτήσεις θερμοκρασίας συγκόλλησης χωρίς μόλυβδο (συμβατό με διαδικασίες χωρίς μόλυβδο).

-Ευρεία Ευελιξία Εφαρμογών: Ιδανικό για PCB υψηλού αριθμού στρώσεων, που χρησιμοποιούνται ευρέως στην πληροφορική, τις επικοινωνίες, τα ηλεκτρονικά αυτοκινήτων και άλλα ηλεκτρονικά συστήματα υψηλής αξιοπιστίας.

Τι είναι ο Βαρύς Χαλκός;

Ο βαρύς χαλκός αναφέρεται σε στρώσεις χαλκού με τελικό βάρος 2oz (70μm) ή περισσότερο, και ο χαλκός 3oz (105μm) είναι μια τυπική προδιαγραφή για PCB βαρέος χαλκού. Σε αντίθεση με τις τυπικές στρώσεις χαλκού (0,5oz-1oz), ο βαρύς χαλκός κατασκευάζεται μέσω εξειδικευμένων διαδικασιών ηλεκτρολυτικής επιμετάλλωσης και συμπίεσης για να επιτευχθεί μεγαλύτερο πάχος, εξισορροπώντας την ικανότητα μεταφοράς ρεύματος και τη δομική σταθερότητα.

Λειτουργίες του Βαρέος Χαλκού

-Υψηλή Ικανότητα Μεταφοράς Ρεύματος: Το αυξημένο πάχος χαλκού μειώνει την αντίσταση, επιτρέποντας στο PCB να μεταφέρει υψηλότερο ρεύμα χωρίς υπερβολική θέρμανση, κάτι που είναι κρίσιμο για ηλεκτρονικές συσκευές υψηλής ισχύος.

-Αποτελεσματική Απαγωγή Θερμότητας: Ο χαλκός έχει εξαιρετική θερμική αγωγιμότητα. Οι παχύτερες στρώσεις χαλκού επιταχύνουν τη μεταφορά θερμότητας από τα εξαρτήματα στο PCB, μειώνοντας τη συσσώρευση θερμότητας και παρατείνοντας τη διάρκεια ζωής της συσκευής.

-Ενισχυμένη Μηχανική Αντοχή: Οι στρώσεις βαρέος χαλκού βελτιώνουν τη δομική ακαμψία και την ανθεκτικότητα του PCB, ενισχύοντας την αντοχή στην θερμική κόπωση και τη μηχανική καταπόνηση, ιδιαίτερα κατάλληλο για εφαρμογές υψηλού αριθμού στρώσεων και υψηλής αξιοπιστίας.

-Σταθερότητα Ακεραιότητας Σήματος: Για κυκλώματα υψηλής ισχύος και υψηλής συχνότητας, ο βαρύς χαλκός ελαχιστοποιεί την εξασθένηση του σήματος και την πτώση τάσης, εξασφαλίζοντας σταθερή μετάδοση σήματος.

Πεδία Εφαρμογής του Βαρέος Χαλκού

Τα PCB βαρέος χαλκού 3oz, σε συνδυασμό με το laminate S1000-2M, χρησιμοποιούνται ευρέως σε τομείς που απαιτούν υψηλό ρεύμα, υψηλή απαγωγή θερμότητας και υψηλή αξιοπιστία:

-Ηλεκτρονικά Αυτοκινήτων: Μονάδες ελέγχου ισχύος, συστήματα διαχείρισης κινητήρα, συστήματα διαχείρισης μπαταριών (BMS) ηλεκτρικών οχημάτων (EV) και συστήματα φόρτισης επί του οχήματος.

-Βιομηχανικός Έλεγχος: Βιομηχανικά τροφοδοτικά, κινητήρες, κυκλώματα μετατροπέων και εξοπλισμός βιομηχανικού ελέγχου βαρέως τύπου.

-Εξοπλισμός Επικοινωνιών: Ενισχυτές RF υψηλής ισχύος, μονάδες ισχύος σταθμών βάσης και τροφοδοτικά επικοινωνιών.

-Ιατρικές Συσκευές: Ιατρικός εξοπλισμός υψηλής ισχύος (π.χ., διαγνωστικά όργανα, θεραπευτικές συσκευές) που απαιτεί σταθερή απόδοση και χαμηλή θερμική μετατόπιση.

-Ανανεώσιμη Ενέργεια: Αντιστροφείς ηλιακής ενέργειας, συστήματα ελέγχου αιολικής ενέργειας και εξοπλισμός αποθήκευσης ενέργειας.

Πεδίο Εφαρμογήςτου PCB S1000-2M

Με τα συνεργιστικά πλεονεκτήματα του laminate S1000-2M και του βαρέος χαλκού 3oz, αυτό το προϊόν είναι κατάλληλο για ηλεκτρονικά συστήματα υψηλής ισχύος και υψηλής αξιοπιστίας στην πληροφορική, τις επικοινωνίες, τα ηλεκτρονικά αυτοκινήτων, τον βιομηχανικό έλεγχο και άλλους τομείς.
