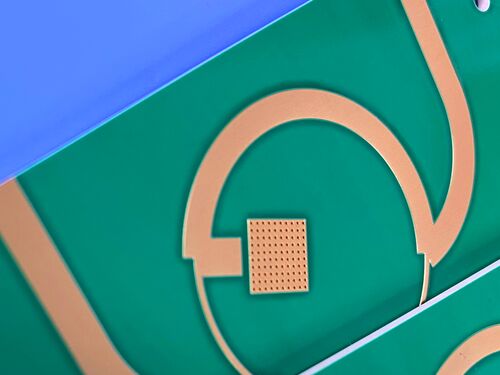

Αυτή η πλακέτα PCB είναι μια άκαμπτη πλακέτα τυπωμένου κυκλώματος (PCB) 4 στρωμάτων υψηλής απόδοσης κατασκευασμένη με Rogers RT duroid 6010.2LM, ένα σύνθετο υλικό μικροκυμάτων κεραμικού-PTFE σχεδιασμένο για ηλεκτρονικές και μικροκυματικές εφαρμογές κυκλωμάτων που απαιτούν υψηλή διηλεκτρική σταθερά. Αξιοποιώντας την υψηλή Dk, τη χαμηλή απώλεια και τον αυστηρό έλεγχο διαστάσεων του υλικού, η PCB επιτρέπει τη μείωση του μεγέθους του κυκλώματος, διασφαλίζοντας παράλληλα επαναλαμβανόμενη απόδοση, καθιστώντας την κατάλληλη για εφαρμογές X-band και κάτω, όπως κεραίες patch και συστήματα δορυφορικών επικοινωνιών.

Προδιαγραφές PCB

Στοίβαξη PCB

Σχέδια, Πρότυπο Ποιότητας και Διαθεσιμότητα

Η PCB παρέχεται με σχέδια σε μορφή Gerber RS-274-X, το βιομηχανικό πρότυπο για την κατασκευή PCB.

Συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, ένα παγκοσμίως αναγνωρισμένο σημείο αναφοράς που εγγυάται σταθερή απόδοση, αξιόπιστη ποιότητα κατασκευής και συμμόρφωση με τις βιομηχανικές απαιτήσεις.

Επιπλέον, αυτή η PCB είναι διαθέσιμη παγκοσμίως, καλύπτοντας τις ανάγκες διεθνών πελατών και έργων μικροκυματικών κυκλωμάτων σε όλο τον κόσμο.

Εισαγωγή στο Υλικό RT duroid 6010.2LM

Τα σύνθετα υλικά μικροκυμάτων RT/duroid 6010LM κεραμικού-PTFE είναι ειδικά σχεδιασμένα για ηλεκτρονικές και μικροκυματικές εφαρμογές κυκλωμάτων που απαιτούν υψηλή διηλεκτρική σταθερά. Τα σύνθετα υλικά RT/duroid 6010.2LM προσφέρουν υψηλή διηλεκτρική σταθερά (Dk) για σημαντική μείωση του μεγέθους του κυκλώματος, διατηρώντας παράλληλα χαρακτηριστικά χαμηλής απώλειας, καθιστώντας τα ιδανικά για λειτουργίες σε X-band ή χαμηλότερα. Επιπλέον, ο αυστηρός έλεγχος Dk και πάχους τους διασφαλίζει επαναλαμβανόμενη απόδοση του κυκλώματος, κρίσιμη για εφαρμογές μικροκυμάτων υψηλής αξιοπιστίας.

Βασικά Χαρακτηριστικά του Υλικού RT duroid 6010.2LM

Οφέλη του Υλικού RT duroid 6010.2LM

-Η υψηλή διηλεκτρική σταθερά επιτρέπει σημαντική μείωση του μεγέθους του κυκλώματος, βελτιστοποιώντας τη χρήση χώρου σε συμπαγή ηλεκτρονικά συστήματα.

-Τα χαρακτηριστικά χαμηλής απώλειας τα καθιστούν ιδανικά για λειτουργία σε X-band ή χαμηλότερα, διασφαλίζοντας ελάχιστη εξασθένηση σήματος και υψηλή ακεραιότητα σήματος.

-Ο αυστηρός έλεγχος Dk και πάχους εγγυάται επαναλαμβανόμενη απόδοση του κυκλώματος, κρίσιμη για εφαρμογές μικροκυμάτων υψηλής αξιοπιστίας.

-Η χαμηλή απορρόφηση υγρασίας ενισχύει τη μακροπρόθεσμη αξιοπιστία και σταθερότητα σε μεταβαλλόμενες περιβαλλοντικές συνθήκες.

-Επιτρέπει αξιόπιστες επιμεταλλωμένες διαμπερείς οπές σε πλακέτες πολλαπλών στρωμάτων, διασφαλίζοντας στιβαρή διαστρωματική συνδεσιμότητα και μηχανική αντοχή.

Τυπικές Εφαρμογές

Αξιοποιώντας την υψηλή Dk, τη χαμηλή απώλεια και την επαναλαμβανόμενη απόδοση, αυτή η PCB είναι ειδικά σχεδιασμένη για τις ακόλουθες εφαρμογές μικροκυμάτων και υψηλής αξιοπιστίας:

-Κεραίες Patch

-Συστήματα Δορυφορικών Επικοινωνιών

-Ενισχυτές Ισχύος

-Συστήματα Αποφυγής Σύγκρουσης Αεροσκαφών

-Συστήματα Προειδοποίησης Ραντάρ Εδάφους

Συμπέρασμα

Αυτή η άκαμπτη PCB 4 στρωμάτων, κατασκευασμένη με σύνθετο υλικό μικροκυμάτων κεραμικού-PTFE Rogers RT duroid 6010.2LM, ενσωματώνει ανώτερη διηλεκτρική απόδοση, χαρακτηριστικά χαμηλής απώλειας και στιβαρή δομική αξιοπιστία, τα οποία είναι κρίσιμα για εφαρμογές μικροκυμάτων υψηλής αξιοπιστίας.

Τα εγγενή πλεονεκτήματα του RT duroid 6010.2LM - συμπεριλαμβανομένης της υψηλής διηλεκτρικής σταθεράς (Dk) για μικρογραφία κυκλωμάτων, χαμηλής απώλειας για λειτουργίες X-band και κάτω, αυστηρού ελέγχου διαστάσεων και Dk, και αξιόπιστων επιμεταλλωμένων διαμπερών οπών - τοποθετούν αυτήν την PCB ως μια λύση υψηλής απόδοσης για εφαρμογές μικροκυμάτων και αεροδιαστημικής.
