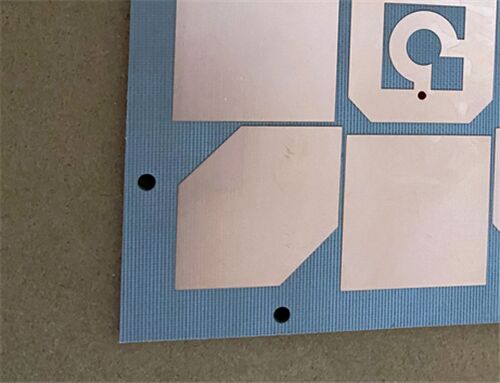

Δύο στρώματα F4BTMS1000 PCB 10mil Υψηλής Συχνότητας Λαμινίρισμα OSP Φινίρισμα

Ψάχνετε για ένα υψηλής αξιοπιστίας 2 στρώσεων άκαμπτο RF PCB σχεδιασμένο για να ανταποκρίνεται στις αυστηρές απαιτήσεις των αεροδιαστημικών, στρατιωτικών και υψηλής συχνότητας εφαρμογών; Αυτό το 2 στρώσεων άκαμπτο RF PCB είναι κατασκευασμένο μεF4BTMS1000συμμορφούμενο με τα πρότυπα ποιότητας IPC-Class 2, αυτό το PCB εξασφαλίζει σταθερή και αξιόπιστη απόδοση για κρίσιμες εφαρμογές όπως αεροδιαστημικοί εξοπλισμός, στρατιωτικά συστήματα ραντάρ,δορυφορικές επικοινωνίεςΜε έντονη έμφαση στην υψηλή αξιοπιστία, τη χαμηλή διαλεκτρική απώλεια και την ευρεία προσαρμοστικότητα στη συχνότητα,Η εταιρεία είναι η ιδανική επιλογή για τους μηχανικούς και τις ομάδες προμηθειών που αναζητούν ένα εγχώριο προϊόν., υποστρώμα υποκατάστατο από ξένες ουσίες για αεροδιαστημικά και ραδιοφωνικά έργα υψηλής ακρίβειας.

PCBΠροδιαγραφέςσ

Πίνακες PCB-επάνω Διαμόρφωση

Τύπος και διαθεσιμότητα των εικόνων

Τύπος σχεδίου: Παρέχεται από την Gerber RS-274-X Το τυποποιημένο πρότυπο της βιομηχανίας για την κατασκευή PCB, εξασφαλίζοντας συμβατότητα και αξιοπιστία.

Διαθεσιμότητα: Παγκόσμια ∆ιαθέτουμε παγκόσμια αποστολή για να καλύψουμε τις ανάγκες των μηχανικών και των κατασκευαστών σε όλο τον κόσμο, με χρόνο παράδοσης που πληροί τα πρότυπα της βιομηχανίας.

Υποστρώμα F4BTMS1000: Το κλειδί για υψηλής αξιοπιστίας απόδοσης

Ως μέρος της αναβαθμισμένης σειράς F4BTMS, το υπόστρωμα F4BTMS1000 αποτελεί τη ραχοκοκαλιά της εξαιρετικής αξιοπιστίας και της απόδοσης των PCBs μας, σχεδιασμένα για να ανταποκριθούν στις αυστηρές απαιτήσεις της αεροδιαστημικής, στρατιωτικής,και εφαρμογές υψηλής συχνότητας:

Η σειρά F4BTMS αντιπροσωπεύει μια αναβαθμισμένη έκδοση της σειράς F4BTM, επιτυγχάνοντας τεχνολογικές ανακαλύψεις τόσο στη διαμόρφωση υλικών όσο και στις διαδικασίες κατασκευής.Αμπελώνα και συσκευές για την κατασκευή ή την επεξεργασία των προϊόντων αυτώνΤο υλικό αυτό προσφέρει σημαντικές βελτιώσεις στις συνολικές επιδόσεις και ένα ευρύτερο φάσμα διηλεκτρικών σταθερών.Είναι ένα υλικό υψηλής αξιοπιστίας ειδικά κατάλληλο για αεροδιαστημικές εφαρμογές και μπορεί να χρησιμεύσει ως υποκατάστατο παρόμοιων ξένων προϊόντων.

Με την ενσωμάτωση μικρής ποσότητας πολύ λεπτού υαλοπλαστικού υφάσματος και μεγάλου όγκου ομοιόμορφα κατανεμημένου ειδικού νανοκεραμικού που αναμιγνύεται με ρητίνη πολυτετραφθοροαιθυλενίου,το υλικό ελαχιστοποιεί την αρνητική επίδραση της γυάλινης ινών στην εξαγωγή ηλεκτρομαγνητικών κυμάτωνΑυτό το σχέδιο μειώνει τις διηλεκτρικές απώλειες, ενισχύει τη σταθερότητα των διαστάσεων και μειώνει την ανισιοτροπία X/Y/Z του υλικού.και αυξάνει τη θερμική αγωγιμότηταΕπιπλέον, το υλικό παρουσιάζει εξαιρετικό χαμηλό συντελεστή θερμικής διαστολής και σταθερά χαρακτηριστικά διηλεκτρικής θερμοκρασίας.

Ως τυποποιημένο χαρακτηριστικό, η σειρά F4BTMS είναι εξοπλισμένη με RTF (Reverse-Treated Foil) χαλκό χαλκού χαμηλής τραχύτητας, το οποίο μειώνει την απώλεια αγωγών και παρέχει εξαιρετική αντοχή στην απολέπιση.Είναι συμβατό με βάσεις από χαλκό και αλουμίνιο., ενισχύοντας περαιτέρω την ευελιξία του για ένα ευρύ φάσμα εφαρμογών υψηλής αξιοπιστίας.

Βασικά χαρακτηριστικά του PCB F4BTMS1000

Το F4BTMS1000 διαθέτει εξαιρετικά ηλεκτρικά και μηχανικά χαρακτηριστικά που έχουν προσαρμοστεί ειδικά για εφαρμογές υψηλής αξιοπιστίας και υψηλής συχνότητας, συμπεριλαμβανομένων:

Δηλεκτρική σταθερά (Dk): 10,2 στα 10GHz ∆ιασφαλίζει σταθερή διάδοση σήματος για εφαρμογές υψηλής συχνότητας ραδιοκυμάτων και μικροκυμάτων

Παράγοντας διασποράς: 0,0020 στα 10GHz και 0,0023 στα 20GHz ∙ Χαμηλή διαλεκτρική απώλεια, κρίσιμη για τη διατήρηση της ακεραιότητας του σήματος σε κυκλώματα υψηλής συχνότητας

CTE (συντελεστής θερμικής διαστολής): άξονας Χ 16 ppm/°C, άξονας Y 18 ppm/°C, άξονας Z 32 ppm/°C (περίοδος: -55°C έως 288°C)καθιστώντας το ιδανικό για αεροδιαστημικά περιβάλλοντα

Χαμηλός θερμικός συντελεστής Dk: -320 ppm/°C (περίοδος: -55°C έως 150°C)

Υψηλή θερμική αγωγιμότητα: 0,81 W/mk ∙ Επιτρέπει την αποτελεσματική διάχυση θερμότητας, προστατεύοντας τα εξαρτήματα σε περιβάλλοντα υψηλής ισχύος και σκληρού περιβάλλοντος

Χαμηλή απορρόφηση υγρασίας: 0,03% ∙ Βελτιώνει την αξιοπιστία σε υγρές ή σκληρές συνθήκες λειτουργίας, καθιστώντας το κατάλληλο για αεροδιαστημική και στρατιωτική χρήση

Εφαρμογές

Το F4BTMS1000 2 στρώσεων RF PCB είναι ειδικά σχεδιασμένο για εφαρμογές υψηλής αξιοπιστίας και υψηλής συχνότητας, συμπεριλαμβανομένων:

• Εργαλεία αεροδιαστημικού εξοπλισμού, διαστημικού εξοπλισμού και εξοπλισμού καμπίνας
• Συστήματα μικροκυμάτων και ραδιοσυχνοτήτων
• Συστήματα ραντάρ, ιδίως στρατιωτικά ραντάρ
• Δίκτυα τροφοδοσίας
• Άντενες ευαισθητοποίησης φάσης και άντενες φάσης
• Πληροφορίες μέσω δορυφόρου και πολλά άλλα
