| Υλικό βάσεων: | RO4350B | Αρίθμηση στρώματος: | 4 στρώματα |
|---|---|---|---|
| Πάχος PCB: | 1.0mm | Βάρος χαλκού: | 1oz |
| Η επιφάνεια τελειώνει: | Χρυσός βύθισης | ||
| Υψηλό φως: | 4 χρυσό PCB βύθισης στρώματος,Τυφλός μέσω του χρυσού PCB βύθισης,Τυφλός μέσω του PCB ραντάρ |
||

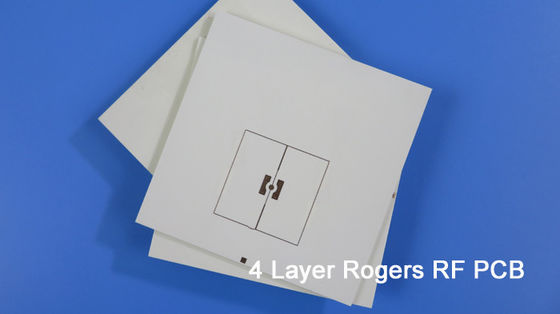

4 PCB υψηλής συχνότητας στρώματος που στηρίζεται σε 6.6mil και 20mil RO4350B με τυφλό μέσω για τον αισθητήρα ραντάρ
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Πολυστρωματικό Rogers PCBs καθίσταται βασισμένο σε αρκετούς τον πυρήνα που συνδυάζεται, οι οποίοι είναι διαφορετικοί από FR-4 πολυστρωματικό PCBs. Όπως είναι γνωστός σε όλοι, υπάρχουν 8 πυρήνες στην οικογένεια RO4350B, δηλ. 4mil (0.101mm) σε 60mil (1.524mm).
| RO4350B | |
| 4mil | 0.101mm |
| 6.6mil | 0.168mm |
| 10mil | 0.254mm |
| 13.3mil | 0.338mm |
| 16.6mil | 0.422mm |
| 20mil | 0.508mm |
| 30mil | 0.762mm |
| 60mil | 1.524mm |
Έτσι είναι πολύ ενδιαφέρον ότι stack-up 4 στρωμάτων μπορεί να γίνει σε πολλούς διαφορετικούς τρόπους.
Σήμερα, πρόκειται να εισαγάγουμε Rogers 4 στρώμα PCBs που στηρίζεται σε 6.6mil και 20mil RO4350B.
Δείτε πρώτα το ένα και stack-up παρουσιάζεται πρώτα.
Το στρώμα 1 στο στρώμα 2 είναι ο πρώτος πυρήνας 6.6mil, το στρώμα 3 στο στρώμα 4 είναι ο δεύτερος πυρήνας 20mil, συνδυάζονται μέσω του φύλλου 2 RO4450F (1 RO4450F=4mil). Αυτός ο πίνακας χρησιμοποιείται για τον αισθητήρα ραντάρ, 1.0mm παχύ, μαξιλάρια με το χρυσό βύθισης. Περιέχει τυφλό μέσω από το τοπ στρώμα σε εσωτερικό 1. Δεδομένου ότι είναι ασυμμετρική συγκέντρωση, το warpage 1,2% επιτρέπεται. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 10 πίνακες συσκευάζονται για την αποστολή.
Ο δεύτερος είναι πολύ παρόμοιος με προηγούμενο, stack-up εξηγεί όλων.
Χαρακτηριστικά γνωρίσματα και οφέλη
1) Η διηλεκτρική σταθερά (DK) είναι χαμηλή και σταθερή, έτσι η μετάδοση σημάτων είναι καλή χωρίς καθυστέρηση.
2) Ο χρυσός βύθισης έχει το άριστο planarity επιφάνειας, ιδιαίτερα χρήσιμο για PCBs με τις συσκευασίες BGA ή ακόμα και τοποθετημένα τα CSP συστατικά να μειώσει το ποσοστό αποτυχίας κατά τη διάρκεια της συνέλευσης και της συγκόλλησης.
3) 100% δοκιμές συμπεριλαμβανομένης της ηλεκτρικής δοκιμής και επιθεώρηση AOI, της θερμικής δοκιμής πίεσης, της δοκιμής αξιοπιστίας, της δοκιμής αντίστασης μόνωσης και της ιοντικής δοκιμής μόλυνσης,
4) Γρήγορος και εύκαμπτος για να κερδίσει χρόνο της παραγωγής από το πρωτότυπο στην τυποποιημένη παραγωγή
5) UL αναγνωρισμένος και RoHS οδηγία-υποχωρητικό
Εφαρμογές
Κεραία TV, συνδυαστής συσκευών αποστολής σημάτων, υγιής επαγωγή διακοπτών ελέγχου, τοποθετημένος πύργος ενισχυτής, ενότητα RF, θραύστης δύναμης, χαμηλού θορύβου φραγμός, κεραία 4G
| ΜΈΓΕΘΟΣ PCB | 70mm X 125mm = 1 κομμάτι |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | PCB Multlayer |
| Αριθμός στρωμάτων | 4 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | ΝΑΙ |
| STACKUP ΣΤΡΩΜΑΤΟΣ | Χαλκός -ΤΟΠ στρώμα σημάτων 18um (0,5 oz) +plate |
| RO4350B 0,508 χιλ. | |
| Χαλκός -Σαφή 0,018 χιλ. | |
| Prepreg RO4450F Χ 3, 0.305mm | |
| Χαλκός - Σαφή 0,018 χιλ. | |
| RO4350B 0,508 χιλ. | |
| Χαλκός - 18um (0.5oz) + στρώμα πιάτων BOT | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 4 mil/5 mil |
| Ελάχιστες/μέγιστες τρύπες: | 0,4 χιλ./5,6 χιλ. |
| Αριθμός διαφορετικών τρυπών: | 12 |
| Αριθμός τρυπών τρυπανιών: | 121 |
| Αριθμός αλεσμένων αυλακώσεων: | 0 |
| Αριθμός εσωτερικών διακοπών: | NA |
| Έλεγχος σύνθετης αντίστασης: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Αριθμός χρυσού δάχτυλου: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Υλικό βάσεων: | RO4350B Tg280℃, ER<3> |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 1 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | 0,5 oz |
| Τελικό ύψος του PCB: | 1,42 χιλ. ±10% |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Χρυσός βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Χρώμα μασκών ύλης συγκολλήσεως: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τύπος μασκών ύλης συγκολλήσεως: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Χρώμα του συστατικού μύθου | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Όνομα ή λογότυπο κατασκευαστών: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.4mm. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» |
| Επένδυση πινάκων: | 0,0029» |
| Ανοχή τρυπανιών: | 0,002» |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
